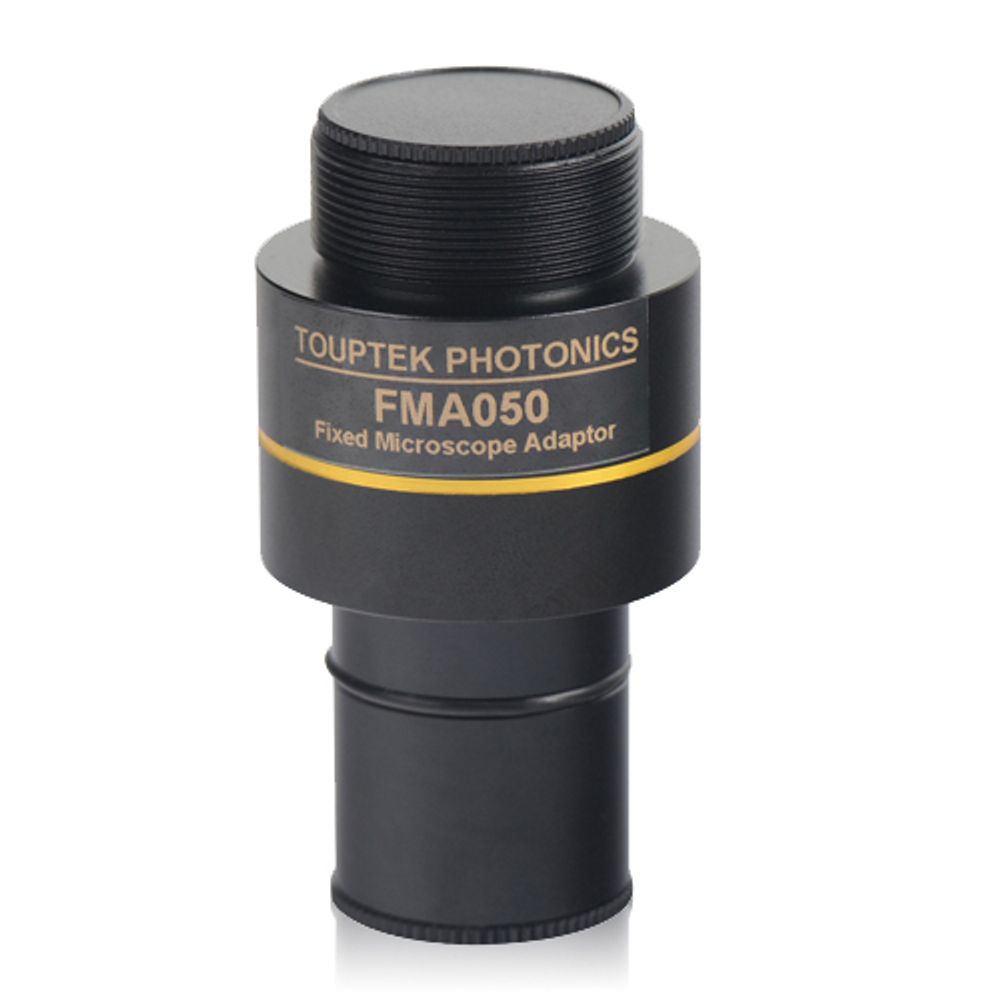

Адаптер 0,5 для видеоокуляра ToupCam

Линзовый адаптер ToupTek с увеличением 0,5х предназначен для интеграции цифровых камер в оптическую систему микроскопа. Устройство устанавливается в стандартный окулярный тубус или канал визуализации с посадочным диаметром 23,2 мм. Кратность 0,5х — это не просто технический параметр, а эффективный способ расширить поле зрения камеры по сравнению с прямой установкой без линзы. Благодаря этому в кадр помещается большая площадь исследуемого препарата, что особенно важно при документировании крупных образцов.

Оптическая система и настройка парфокальности

Оптическая схема адаптера построена на базе фиксированной фокальной линзы. При использовании устройства на тринокулярных микроскопах предусмотрена возможность настройки парфокальности — сохранения точного фокуса при переключении между визуальными окулярами и камерой. Настройка достигается путем регулировки высоты самого канала визуализации. Это позволяет один раз сфокусировать систему и больше не отвлекаться на подстройку резкости при смене режима наблюдения.

Совместимость с оборудованием

Адаптер оснащен стандартным резьбовым креплением C-Mount, которое повсеместно применяется для микроскопных и промышленных видеоокуляров. Оптическая схема с коэффициентом 0,5х оптимально рассчитана для работы с камерами, размер сенсора которых составляет от 1/2" до 2/3". Именно при таких габаритах матрицы достигается максимально широкое поле зрения без эффекта виньетирования (затемнения по краям кадра). Устройство идеально раскрывает свой потенциал с рекомендованными моделями ToupCam 3.1 MP, ToupCam 5.1 MP и ToupCam 9.0 MP.

Расчет поля зрения

Для оценки реального поля зрения камеры, установленной через данный адаптер, применяется формула F ≈ L/(а*b). В этом расчете F обозначает итоговое поле зрения в миллиметрах, L — физический размер матрицы, а — текущее увеличение объектива микроскопа. Переменная b — это увеличение самого адаптера, равное 0,5. Подобный математический подход позволяет заранее понять, какой именно участок препарата попадет в кадр при выбранной комбинации оптики.

Физические параметры

Устройство выполнено в компактном корпусе с габаритами 60х30х30 мм. Вес изделия составляет 71 грамм. Такая масса не создает избыточной механической нагрузки на тубус микроскопа, при этом обеспечивая надежную и стабильную фиксацию камеры в оптическом тракте.
