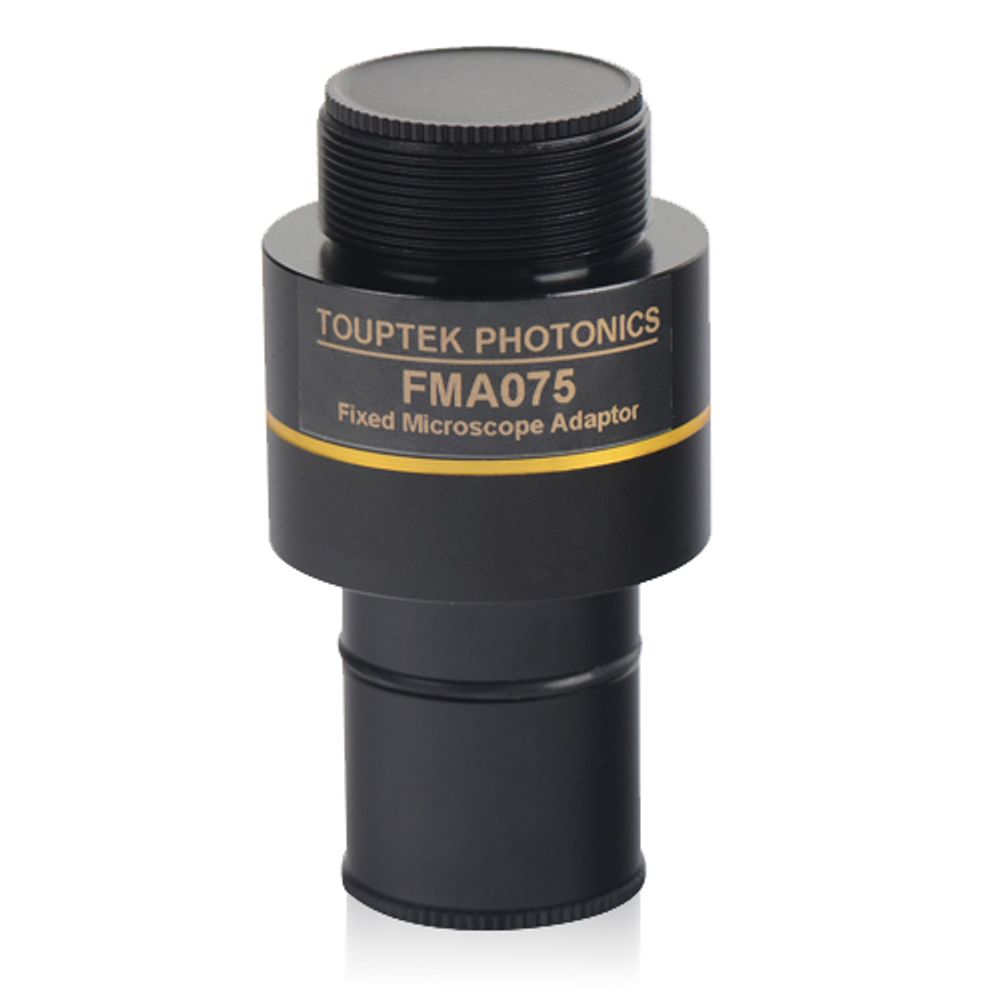

Адаптер 0,75 для видеоокуляра ToupCam

Линзовый адаптер ToupTek с увеличением 0,75х решает главную задачу микрофотографии — надежное сопряжение цифровых видеоокуляров с микроскопами. Аксессуар устанавливается в стандартный окулярный тубус или канал визуализации с посадочным диаметром 23,2 мм. Со стороны камеры используется классическое резьбовое соединение C-Mount. Это делает адаптер универсальным решением для большинства современных цифровых камер, включая профильную линейку ToupCam.

Совместимость с матрицами и камерами

Выбор кратности адаптера напрямую зависит от физического размера сенсора камеры. Оптическая схема данной модели (0,75х) рассчитана на работу с матрицами формата от 1/1,8" до 1". Такое сочетание исключает появление виньетирования, то есть затемнения по краям кадра, и обеспечивает правильное масштабирование картинки. Производитель рекомендует использовать этот адаптер в связке с цифровой камерой ToupCam 5.0 MP CCD, оснащенной высокочувствительной ПЗС-матрицей, для получения максимально ровного и детализированного поля зрения.

Оптическая схема и настройка парфокальности

Внутри адаптера установлена качественная оптика с фиксированной фокальной линзой. При работе с тринокулярными микроскопами часто возникает потребность в парфокальности — одновременной резкости изображения в окулярах и на мониторе компьютера. Поскольку линза адаптера неподвижна, точная настройка фокуса достигается путем механической регулировки высоты самого канала визуализации на микроскопе. Это позволяет один раз откалибровать систему и в дальнейшем не тратить время на перефокусировку при переходе от визуальных наблюдений к цифровой съемке.

Расчет поля зрения (FOV)

Для точной оценки реальной области препарата, которая будет видна на мониторе, применяется простая оптическая формула: F ≈ L / (a × b). В этом уравнении F обозначает итоговое поле зрения в миллиметрах, а L — физический размер матрицы камеры. Переменная a соответствует текущему увеличению объектива микроскопа, тогда как b — это кратность самого адаптера, равная 0,75х. Благодаря этому расчету можно заранее подобрать оптимальную конфигурацию оборудования под конкретные исследовательские задачи.

Физические характеристики

Адаптер выполнен в прочном и компактном корпусе с габаритами 60х30х30 мм. Вес изделия составляет всего 71 грамм. Благодаря этому аксессуар не создает избыточной механической нагрузки на тубус микроскопа, что позволяет сохранить идеальную балансировку прибора при длительной работе с точной оптикой.
