База ЭСТ Weaver-12 решает главную задачу — формирует надежное посадочное место стандарта Weaver (планка Вивера) на гладкоствольном оружии. Конструкция кронштейна рассчитана на установку на стволы диаметром от 19,5 до 22,5 мм, включая модели с вентилируемой оружейной планкой. Благодаря этому на ружье можно монтировать оружейные фонари (например, ФО-2 М-W), лазерные целеуказатели (ЛЦУ-ОМ-3L) и различные прицельные приспособления.
Конструктивные особенности и габариты

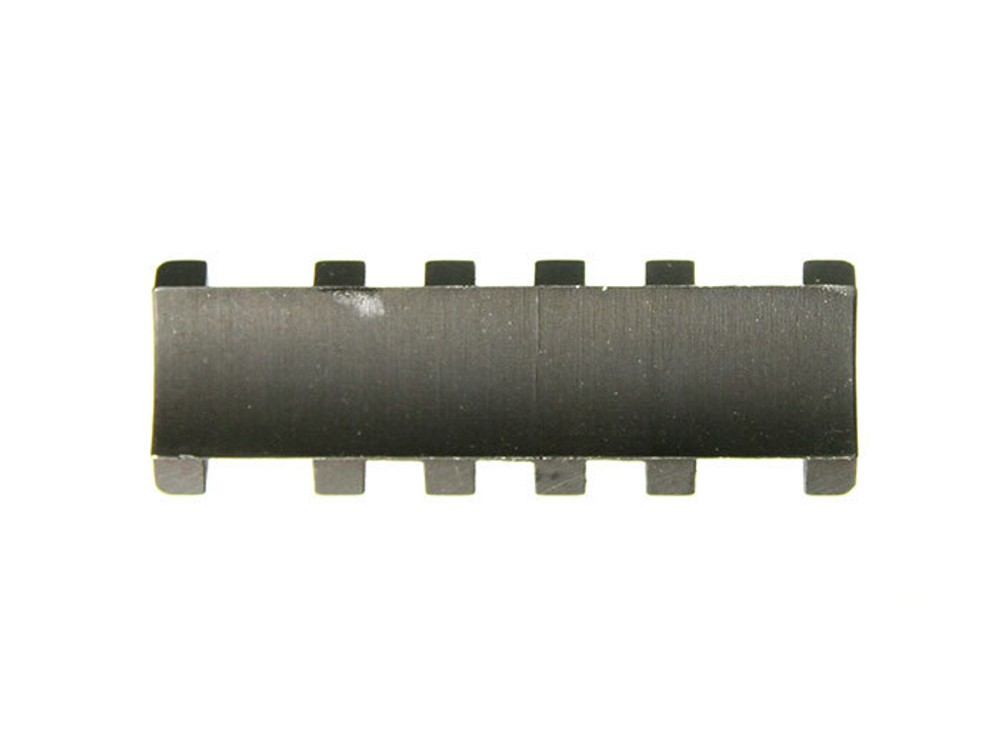

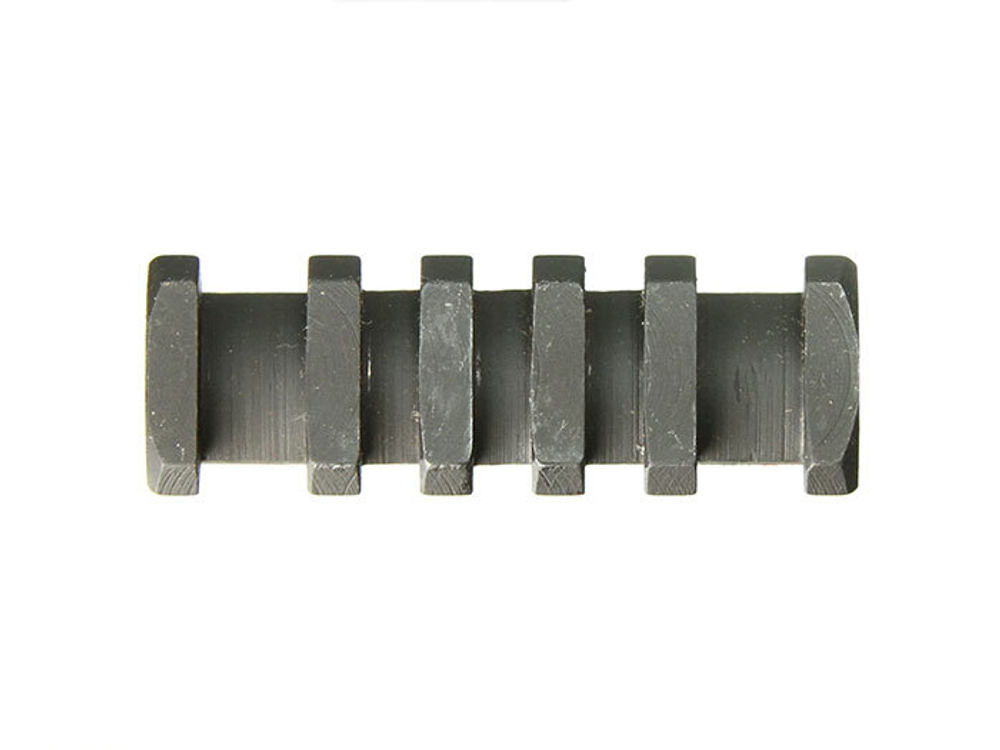

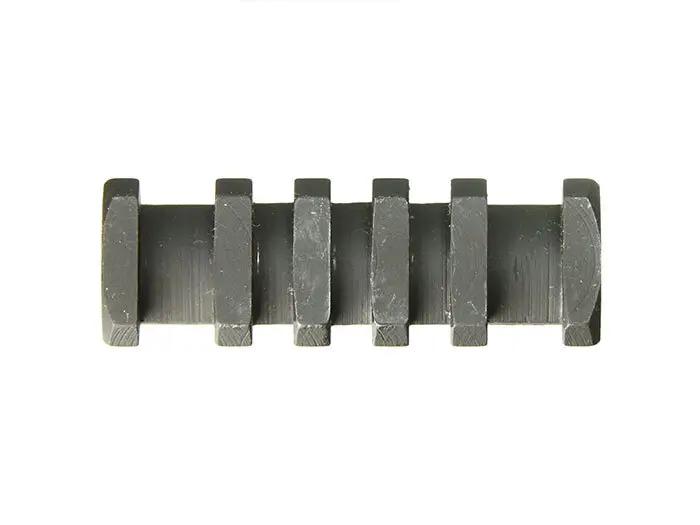

Кронштейн выполнен из прочного металла. Это гарантирует устойчивость к мощному импульсу отдачи гладкоствольного оружия при стрельбе тяжелыми навесками. Верхняя площадка представляет собой базу Weaver с тремя посадочными слотами, что позволяет точно позиционировать устанавливаемое оборудование под стрелка.
При габаритах 60x20x30 мм вес изделия составляет всего 110 граммов. Такой малый вес критически важен для ходовой охоты, так как кронштейн не нарушает привычный баланс оружия и не перевешивает ствол.
Пошаговая инструкция по установке
Для правильного монтажа базы Weaver-12 следуйте проверенному алгоритму. Сначала установите прокладку между стволом и базой. Толщина подбирается исходя из точного диаметра ствола:
- от 19,5 до 20,5 мм — используются обе прокладки (суммарная толщина 1,5 мм);
- от 20,5 до 21,5 мм — ставится одна прокладка (1 мм);
- от 21,5 до 22,5 мм — применяется одна тонкая прокладка (0,5 мм).

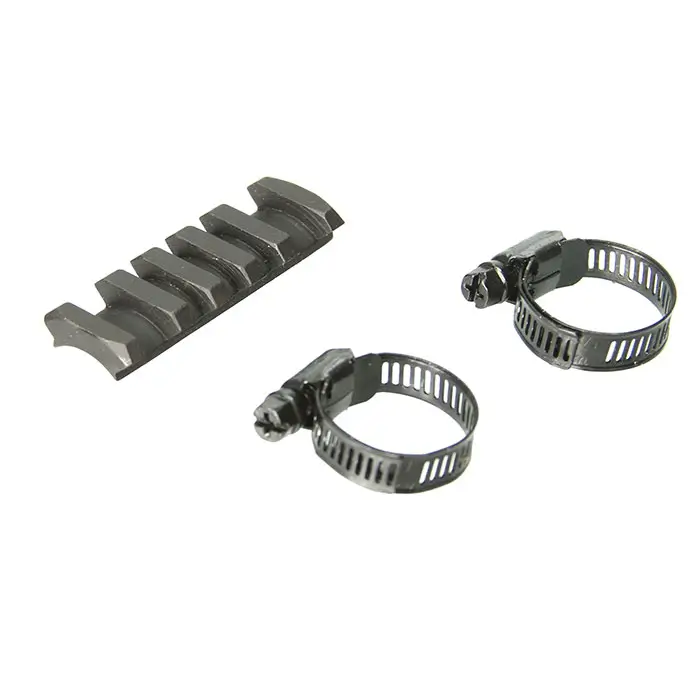

Затем пропустите два стяжных хомута через отверстия в вентилируемой оружейной планке. Равномерно затяните винты, не допуская видимой деформации самих хомутов. После затяжки обязательно проверьте отсутствие люфта легким покачиванием кронштейна.
Далее установите лазерный целеуказатель, фонарь или прицел согласно их заводским инструкциям. Важный технический нюанс: после совершения первых 2-3 выстрелов необходимо проверить надежность крепления. При необходимости подтяните стяжные винты, чтобы компенсировать микросмещения после отдачи.
- Планка
- Хомут
- Хомут
