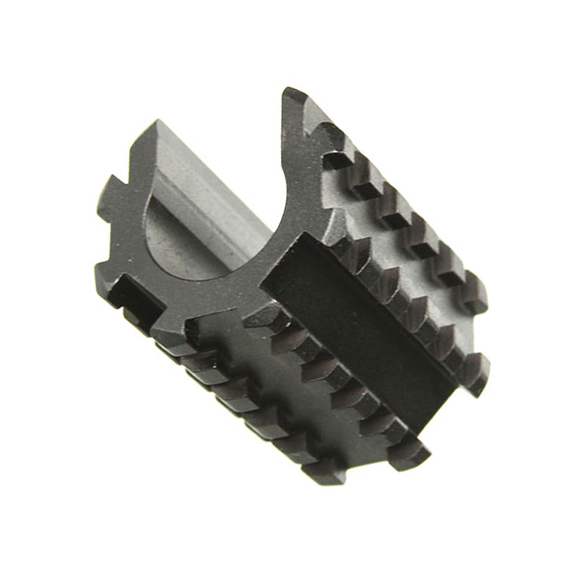

База ЭСТ Weaver-34 решает главную проблему владельцев классических бокфлинтов — отсутствие мест для крепления современных тактических аксессуаров. Кронштейн формирует три независимых посадочных места стандарта Weaver на гладкоствольных ружьях с вертикальным расположением стволов, включая популярные модели ТОЗ-34 и ИЖ-27. Это позволяет одновременно или вариативно устанавливать различное навесное оборудование. Например, оружейные фонари серии ФО-2 М1-W для работы в условиях плохой освещенности или лазерные целеуказатели вроде ЛЦУ-ОМ-3-6 для быстрой стрельбы навскидку.
Конструктивные особенности и материалы

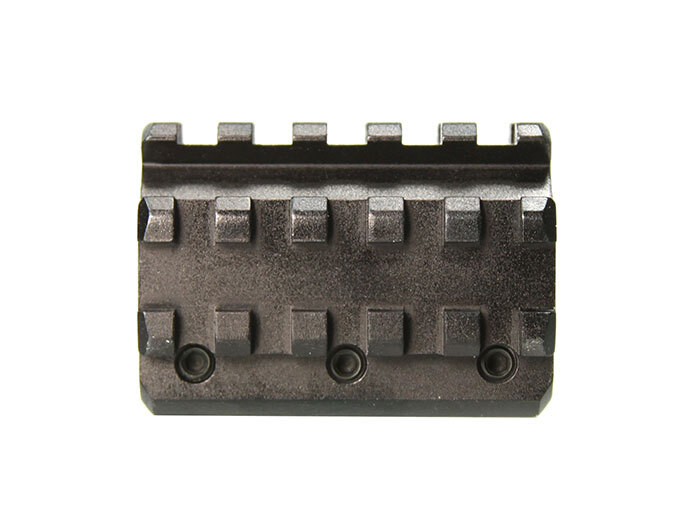

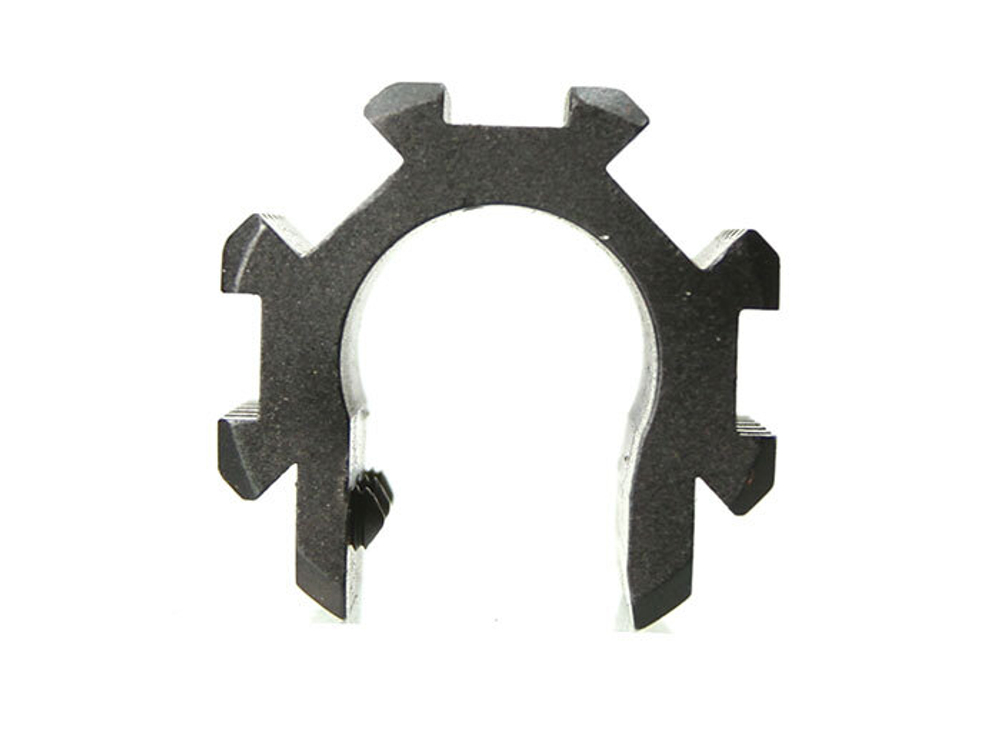

Корпус базы выточен из прочного алюминиевого сплава, благодаря чему вес изделия составляет всего 95 граммов. Для гладкоствольного оружия это критически важный параметр — кронштейн не утяжеляет ствол и сохраняет привычный баланс ружья при вскидывании. При габаритах 40x40x50 мм база остается достаточно компактной и не перекрывает обзор по штатной прицельной планке. Каждая из трех направляющих Weaver имеет по 5 посадочных слотов (схема 5х3). Такая конфигурация дает необходимую гибкость в настройке: вы можете сдвинуть фонарь или ЛЦУ ближе к цевью или дальше от него, подбирая максимально комфортное расстояние для управления оборудованием.
Инструкция по установке
База Weaver-34 устанавливается на нижний ствол. Процесс не требует обращения в оружейную мастерскую и выполняется в пять шагов:
- Выверните крепёжные винты из базы так, чтобы их конические части не выступали из внутренних отверстий.
- Надвиньте базу на нижний ствол оружия, обязательно оставив зазор около 5 мм до антабки или цевья.
- В пространство между стволом и базой введите паранитовую прокладку, которая должна максимально заполнять зазор. Затем установите вкладыш до совмещения его отверстий с крепежными винтами.
- Равномерно затяните три винта, избегая видимой деформации корпуса базы. После затяжки проверьте надежность установки легким покачиванием кронштейна.
- Установите выбранное навесное оборудование на подготовленные направляющие.
