Фазово-контрастное устройство (Микромед 3 U) – устройство для наблюдения методом фазового контраста ФКУ, предназначается для исследования малоконтрастных объектов, не видимых в микроскопы при обычных условиях наблюдения. Устройство может применяться совместно с биологическими микроскопами Микромед 3 (U2) и Микромед 3 (U3).

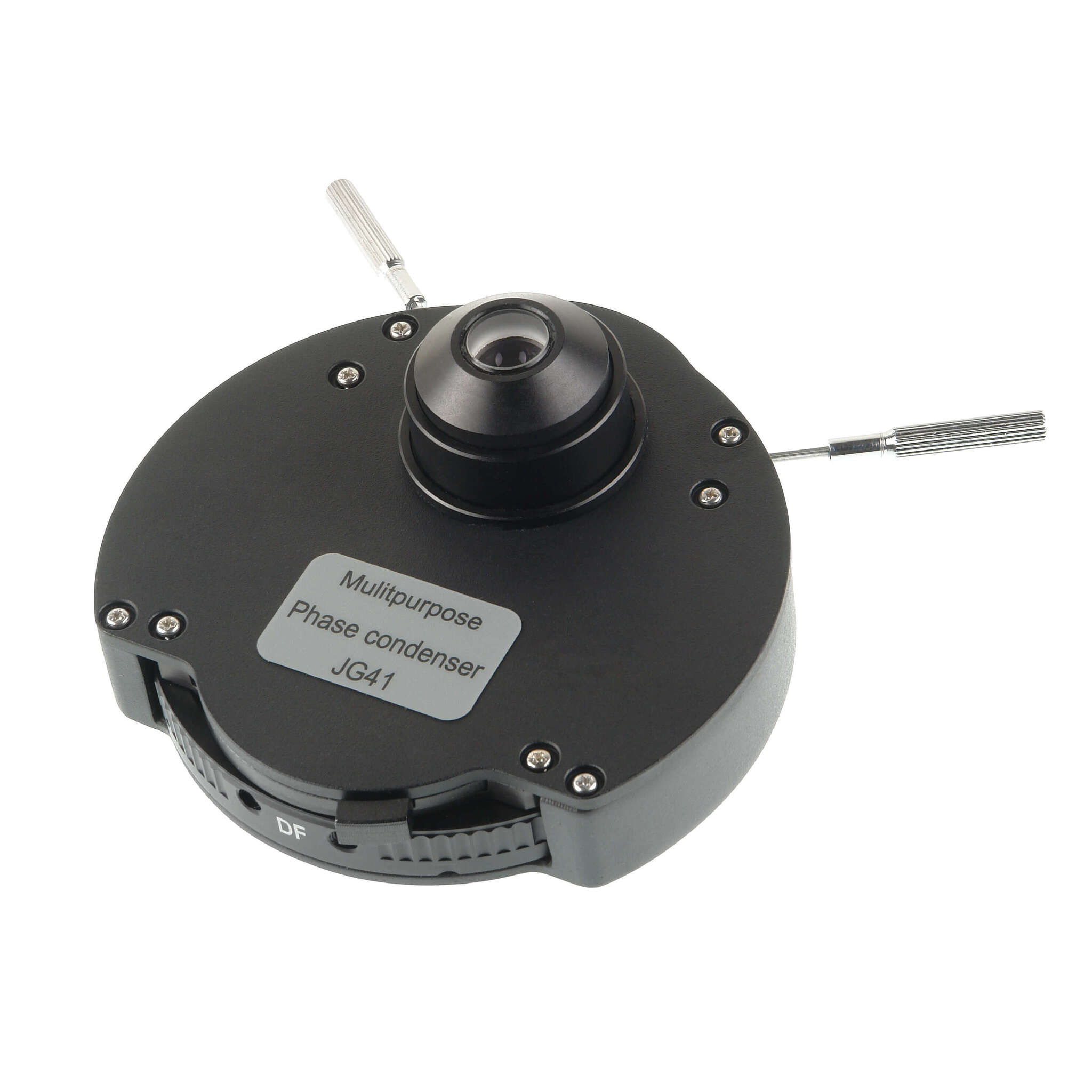

Основными частями устройства являются фазовый конденсор, фазовые объективы и вспомогательный микроскоп.
Крепление фазового конденсора типа "ласточкин хвост".

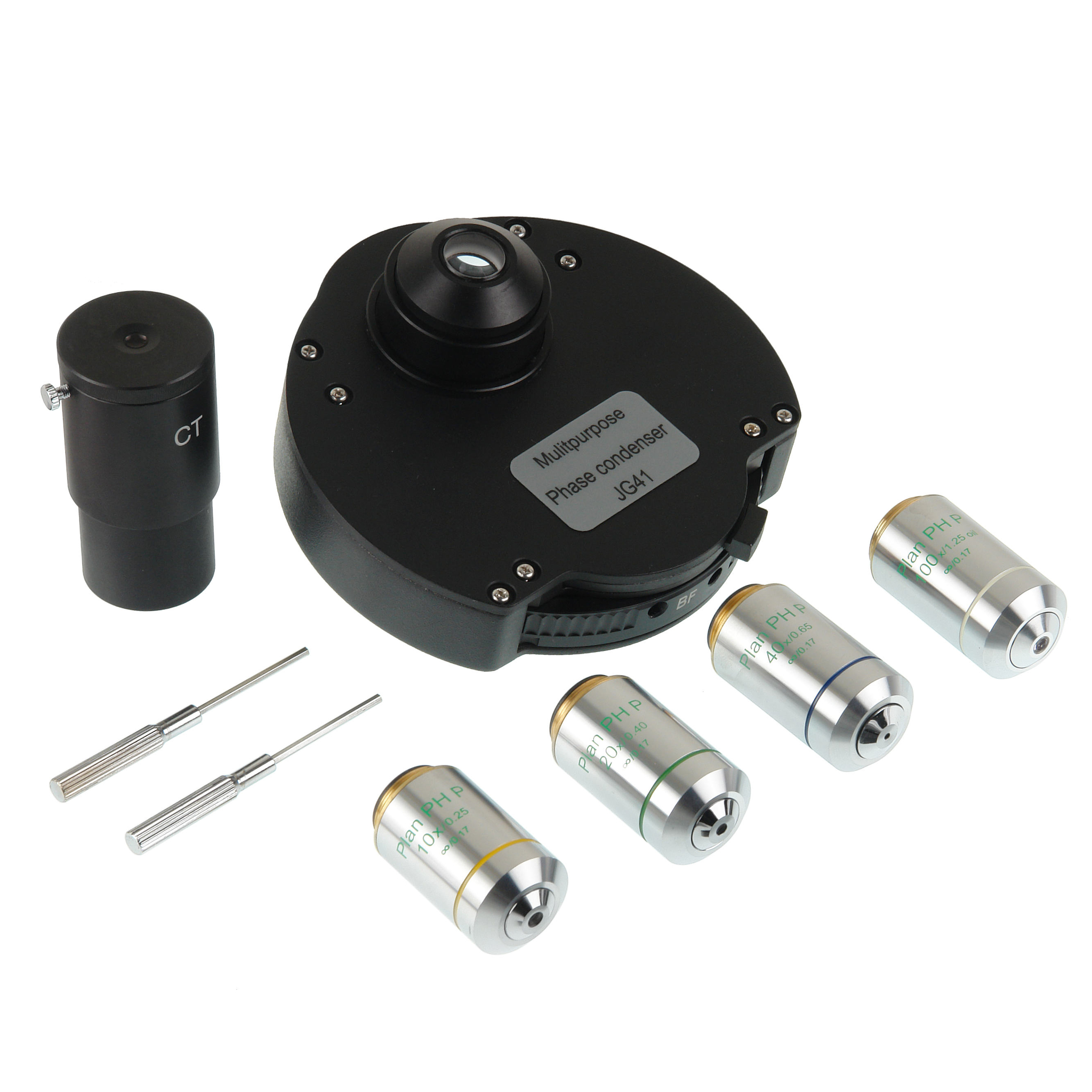

В комплект входят фазовые объективы-планахроматы 10х/0,25; 20х/0,40; 40х/0,65; 100х/1,25. Объективы рассчитаны на длину тубуса "бесконечность" и толщину покровного стекла 0,17 мм.
Принцип действия устройства основан на методе фазового контраста, позволяющем наблюдать неокрашенные малоконтрастные препараты.

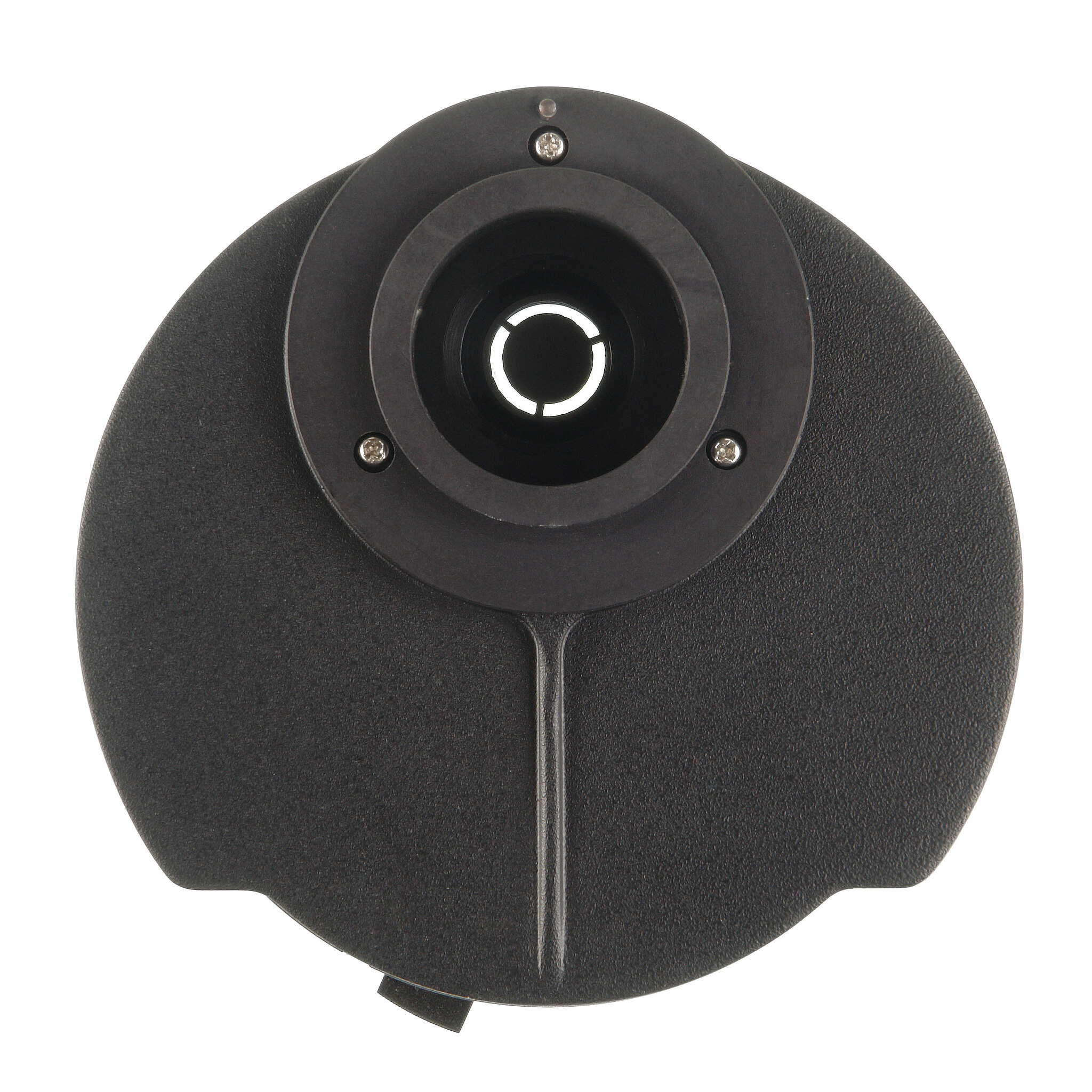

Конденсор может быть использован для наблюдения обычным способом; для этого под револьверным диском имеется ирисовая диафрагма, а в диске револьвера, кроме кольцевых диафрагм, имеется свободное отверстие для пропускания всего пучка света.
Смена кольцевых диафрагм, в зависимости от применяемого объектива, производится поворотом револьверного диска за накатанную часть до фиксации, причем в окне кожуха конденсора должна появиться цифра, соответствующая увеличению применяемого объектива или цифра «0», соответствующая свободному отверстию. Вспомогательный микроскоп применяется при центрировке изображения кольцевой диафрагмы конденсора относительно фазового кольца объектива.
Слайдер-конденсор темного поля приобретается дополнительно.
