Инструментальный цифровой микроскоп ToupCam HCAM02000KPA

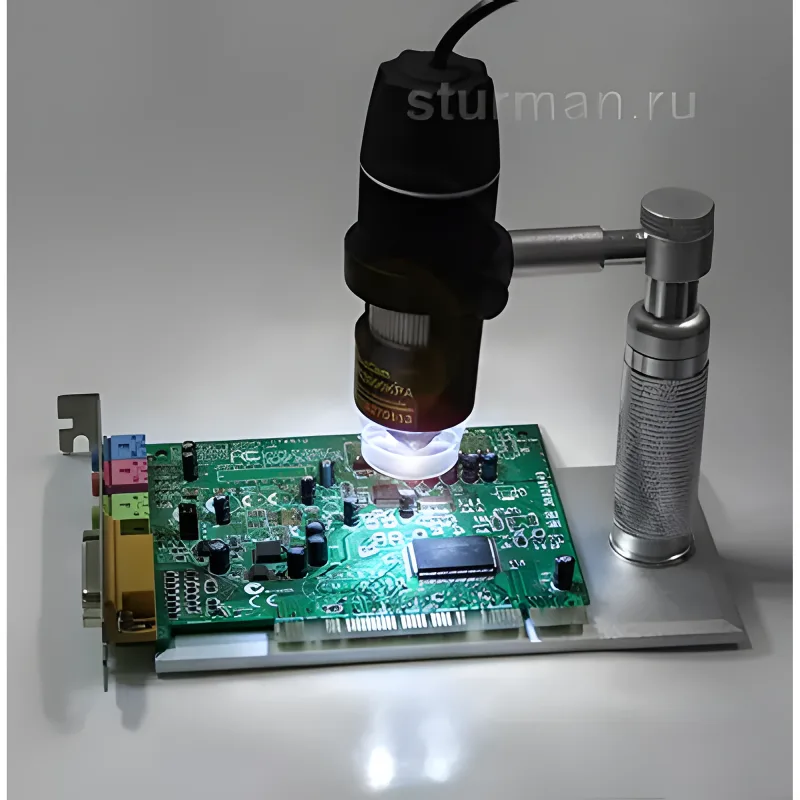

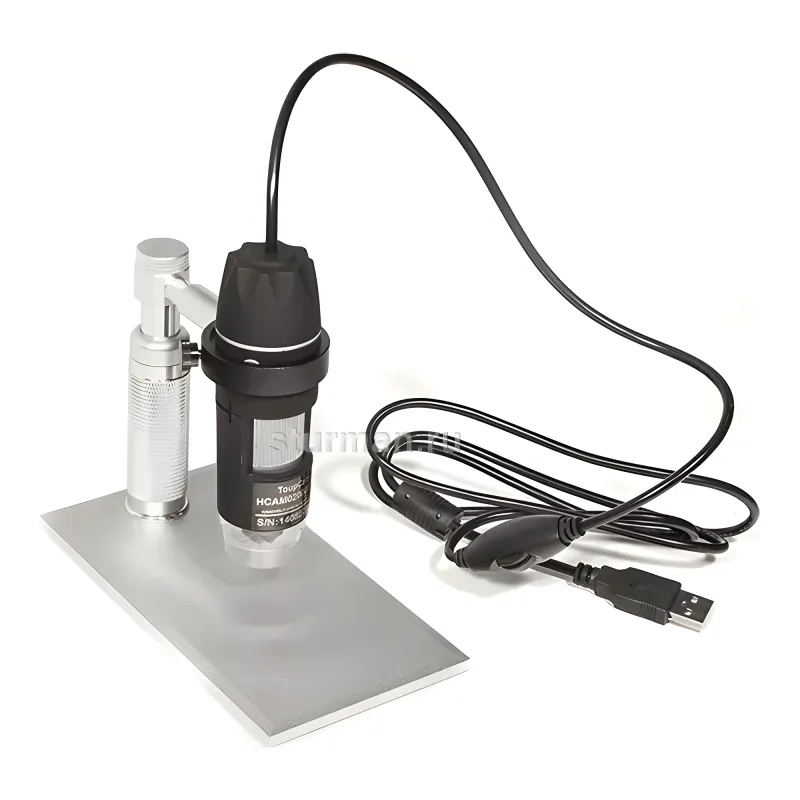

Цифровой USB-микроскоп ToupCam HCAM02000KPA (артикул TPH0200A) разработан для прикладных исследований и точных работ. Прибор производится в Китае и обеспечивается гарантией на 1 год. Благодаря большому расстоянию от объектива до предметного столика, модель оптимальна для микроэлектроники и ремонта ювелирных изделий. Наличие удобного профессионального штатива позволяет надежно зафиксировать камеру и освободить руки для пайки или манипуляций с инструментом. Микроскоп также отлично подходит для детального изучения объектов в рамках хобби: нумизматики, филателии, геологии и биологии.

Оптическая система и характеристики сенсора

Основа прибора — цветной высокочувствительный сенсор MI2010(Color) с разрешением 2 Мп (1600 x 1200 пикселей). Физический размер матрицы составляет 1/3“ (диагональ 7,959 мм) при размере пикселя 2,8 x 2,8 мкм. Заявленный диапазон от 10 до 200 крат представляет собой системное цифровое увеличение, которое отлично справляется с задачами документирования и визуального контроля. Камера поддерживает биннинг 1 x 1 и работает в диапазоне экспозиции 0,5–30 мс.

Фокусное расстояние регулируется в широких пределах от 19 до 113 мм. Это позволяет работать не только с плоскими препаратами, но и с объемными деталями, сохраняя достаточное пространство для пинцета. За равномерное освещение рабочей зоны отвечают 8 белых светодиодов с плавной регулировкой яркости. Спектральный диапазон 380–650 нм с ИК-фильтром, а также автоматический и ручной баланс белого гарантируют точную цветопередачу при любом внешнем свете.

При максимальном разрешении 1600 x 1200 скорость записи составляет 15 кадров в секунду, что подходит для создания детализированных снимков. Переключение в режим 800 x 600 дает 30 кадров в секунду — это обеспечивает плавную картинку без задержек, что критично при перемещении образца под объективом.

Конструкция и эргономика

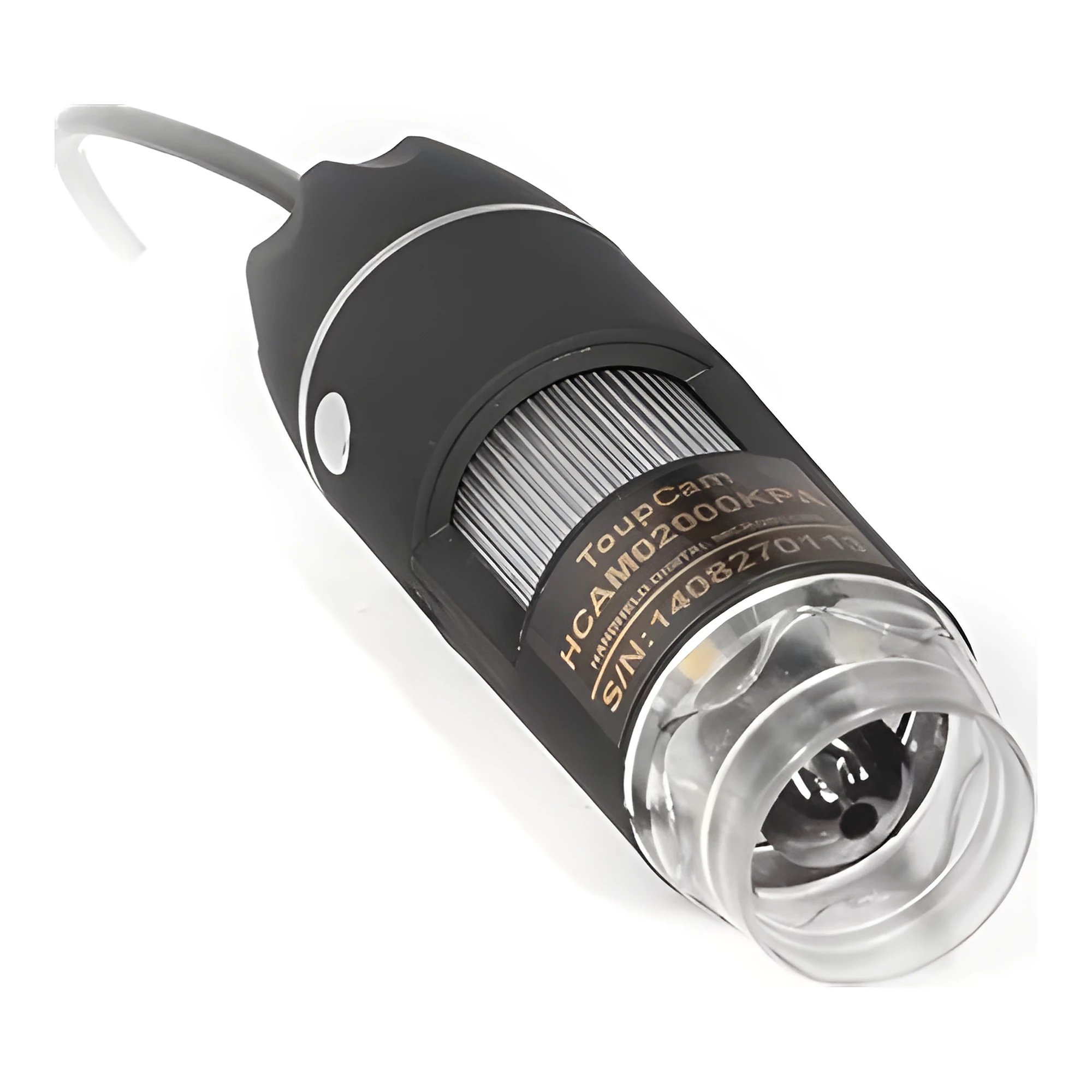

Корпус микроскопа выполнен из прочного пластика, что делает прибор легким и долговечным. Габариты в упаковке составляют 160 × 160 × 85 мм при весе брутто 0,47 кг. Питание и передача данных идут по одному кабелю через интерфейс USB 2.0 (5В от порта). Микроскоп отличается низким энергопотреблением и не требует дополнительного блока питания, избавляя рабочее место от лишних проводов.

Охлаждение реализовано по естественному принципу. Отсутствие вентиляторов исключает микровибрации, которые могли бы смазать картинку на большом увеличении. Прибор стабильно работает в широком диапазоне температур от -10° до +50°C при влажности 30~80%.

Программное обеспечение и обработка данных

Комплектное ПО превращает камеру в полноценный измерительный инструмент. Программа позволяет не только захватывать фото и видео, но и проводить точные измерения линейных размеров и площадей исследуемых объектов. Фотографии сохраняются в форматах BMP, PNG, JPEG и TIFF, а видеоролики — в AVI или MP4.

Для интеграции в сторонние приложения микроскоп поддерживает Directshow, Twain и Labview — стандартные программные интерфейсы (API) для захвата и управления изображением. Заявлена полная совместимость с операционными системами Windows XP / Vista / 7 / 8 (в версиях 32 и 64 bit).

Системные требования к ПК

Поскольку обработка изображения происходит на стороне компьютера, для стабильной работы без просадки кадров требуется процессор с минимальной частотой 2,8 GHz (уровня Intel Core2 или выше) и оперативная память (ОЗУ) объемом от 2 GB. Для подключения необходим свободный порт USB 2.0. Комфортный визуальный контроль обеспечит монитор с диагональю от 17 дюймов, а для установки программного обеспечения с комплектного CD-диска потребуется наличие оптического привода CD-ROM.

Техническое примечание

При производстве цифровых матриц существуют строгие технологические допуски. Производитель обращает внимание, что наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы является стандартной технической нормой. На практике такое количество не влияет на качество измерений и итоговую детализацию снимков.
