Калибровочный (микрометрический) слайд Микромед представляет собой прозрачное стекло с нанесенной измерительной шкалой. Он предназначен для точной настройки программного обеспечения микроскопов. Главная задача слайда — откалибровать программу анализа изображений, что позволяет переводить пиксели на экране в реальные физические величины (микрометры или миллиметры). Прибор подходит для работы с любыми микроскопами, оснащенными цифровой камерой. Механика процесса проста: съемка эталонной шкалы при рабочем увеличении задает точный масштаб для всех дальнейших измерений.
Технические и физические параметры

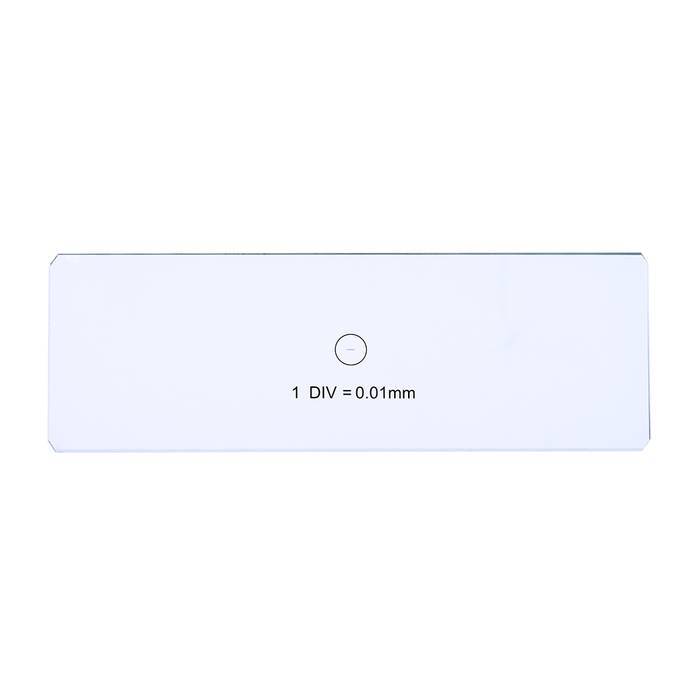

Слайд выполнен в форм-факторе классического предметного стекла. Габариты 82х40х5 мм и вес 10 г позволяют удобно размещать его на предметном столике микроскопа, надежно фиксируя стандартными зажимами. На поверхность стекла нанесена высокоточная микрометрическая шкала с ценой деления 0,01 мм. Благодаря этому программа получает максимально точный эталон, что исключает погрешности при последующем анализе микропрепаратов.
Пошаговая инструкция по калибровке
Процесс настройки занимает буквально пару минут. Алгоритм ниже описан на примере программы ScopePhoto Define Software Power, при этом сама логика действий универсальна и применима к большинству современного аналитического ПО.
Для проведения калибровки выполните следующие действия:
1. Поместите калибровочный слайд на предметный стол микроскопа.
2. Выберите рабочий объектив и установите максимальное разрешение камеры.
3. Получите на экране монитора контрастное изображение шкалы и сделайте снимок.
4. Откройте полученный кадр в программе анализа изображений.
5. В меню программы выберите функцию калибровки.
6. С помощью курсора мыши проведите линию между двумя делениями шкалы на снимке.
7. В появившемся диалоговом окне введите реальное физическое расстояние между выбранными делениями (опираясь на цену деления 0,01 мм) и сохраните полученный коэффициент.
После сохранения коэффициента программа автоматически зафиксирует масштаб. Это позволит проводить точные измерения любых объектов на последующих снимках, сделанных с тем же объективом.

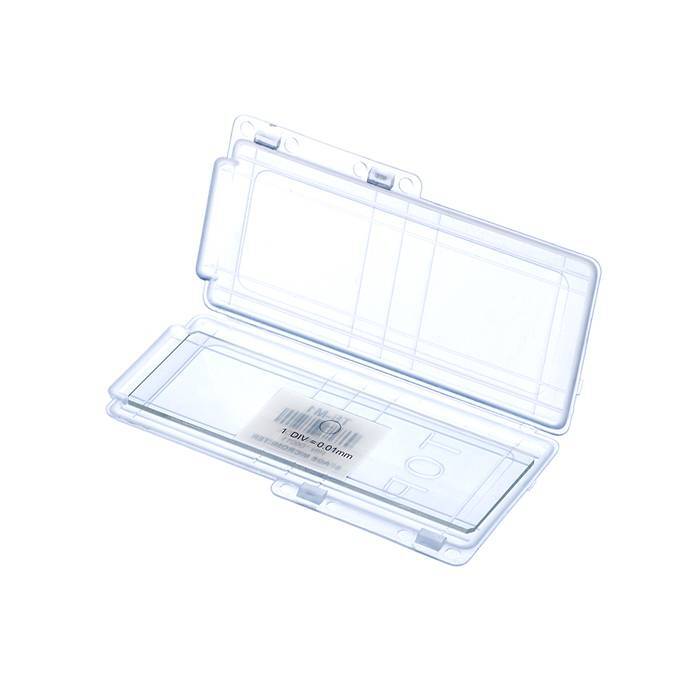

- Калибровочный (микрометрический) слайд
- Пластиковый кейс
