Цифровая камера MAGUS CBF12 разработана для оснащения профессиональных микроскопов и вывода изображения на внешний экран в реальном времени. Модель оптимально подходит для исследований в светлом поле на малых увеличениях. Свой оптический потенциал камера лучше всего раскрывает при работе с объективами 4х и 10х на биологических микроскопах с плоским полем, а также при установке на стереомикроскопы. Надежность прибора подкреплена расширенной гарантией производителя сроком на 5 лет.
Сенсор и качество изображения

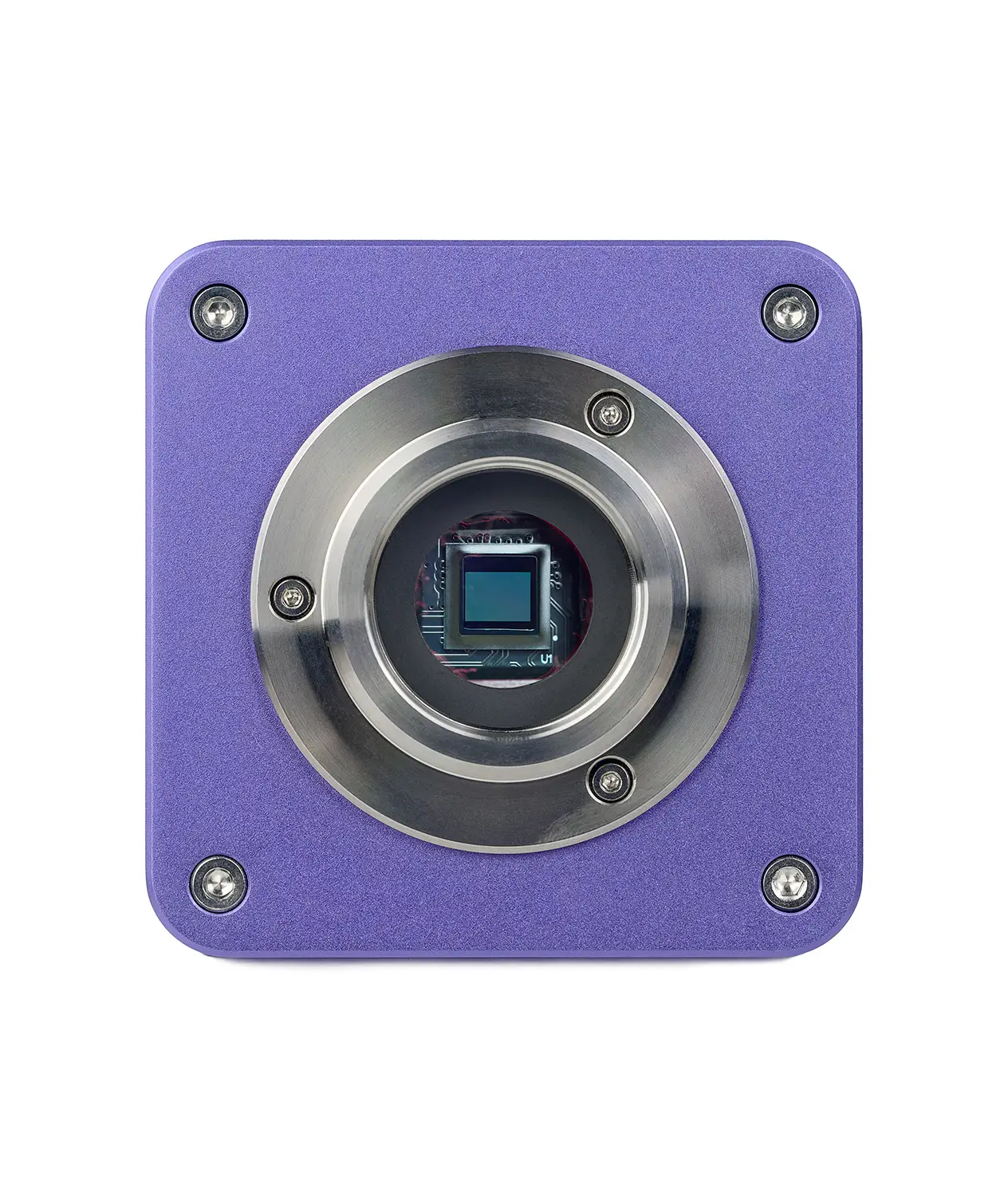

В основе камеры лежит цветной сенсор Aptina CMOS с разрешением 20 Мпикс. Физический размер матрицы составляет 1/1,8" (7,17x5,38 мм) при размере пикселя 1.4x1.4 мкм. Это позволяет формировать высокодетализированное 5К-изображение (5120x3840 пикс), обеспечивая отличную читаемость мельчайших структур изучаемого образца. Оптическая схема включает встроенный ИК-фильтр со спектральным диапазоном 380–650 нм. При этом светочувствительность достигает 8,4 кэ-/лк·с, а за считывание данных отвечает электронный скользящий затвор (Electronic Rolling Shutter, ERS).
Скорость работы и передача данных

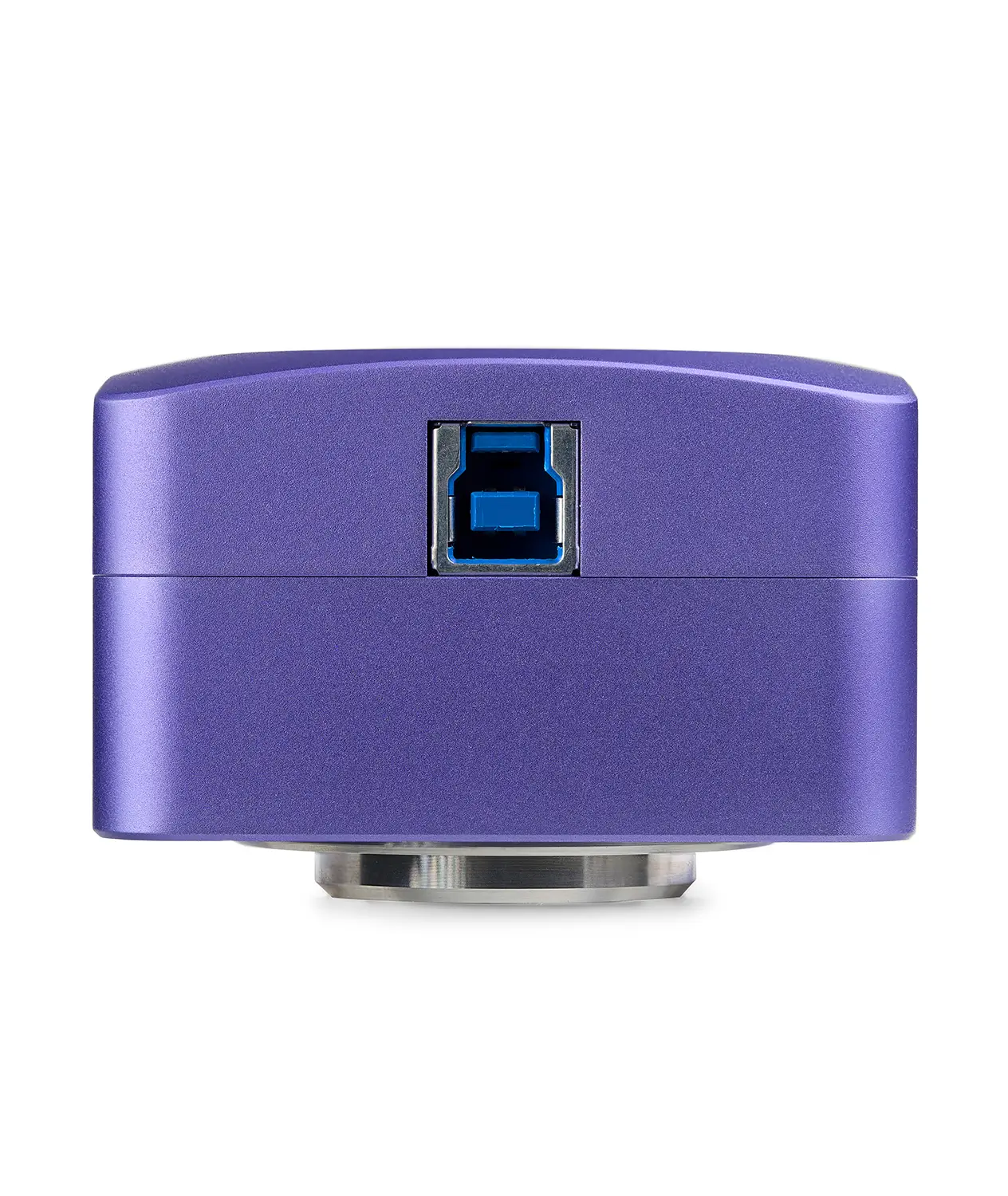

Кадровая частота напрямую зависит от выбранного разрешения. На максимальных настройках в 5K камера выдает 20 кадров в секунду, чего вполне достаточно для комфортной настройки фокуса. При снижении разрешения до 2560x1920 пикс скорость возрастает до 45 кадров в секунду. Этот режим идеален для точной фокусировки, наблюдения за быстро движущимися микроорганизмами и проведения плавных онлайн-трансляций. Передача такого массива данных осуществляется через высокоскоростной порт USB 3.0 с пропускной способностью 5 Гб/с, что в 10 раз быстрее классического USB 2.0. Питание камеры (5 В) также идет по этому кабелю, избавляя рабочее место от лишних проводов.
Программное обеспечение и обработка данных
Камера работает в связке с кроссплатформенным фирменным ПО MAGUS View, которое поддерживает операционные системы Windows (8/10/11), Mac OS X и Linux. Программа позволяет не просто выводить картинку на экран, но и проводить линейные измерения образцов, делать фото- и видеосъемку, а также выполнять постобработку. Пользователю доступны ручной и автоматический баланс белого, настройка яркости и точный контроль экспозиции с выдержкой от 0,02 мс до 15 с. Фотографии сохраняются в форматах *.jpg, *.bmp, *.png или *.tif. Для записи видео используются современные высокоэффективные кодеки *.h264 и *.h265, экономящие место на диске без потери качества, а также классические *.wmv и *.avi. Поскольку обработка 5K-изображения требует соответствующих мощностей, для комфортной работы потребуется ПК с процессором от Intel Core 2 (2,8 ГГц), минимум 2 ГБ оперативной памяти и монитором от 17 дюймов.
Установка и конструктивные особенности

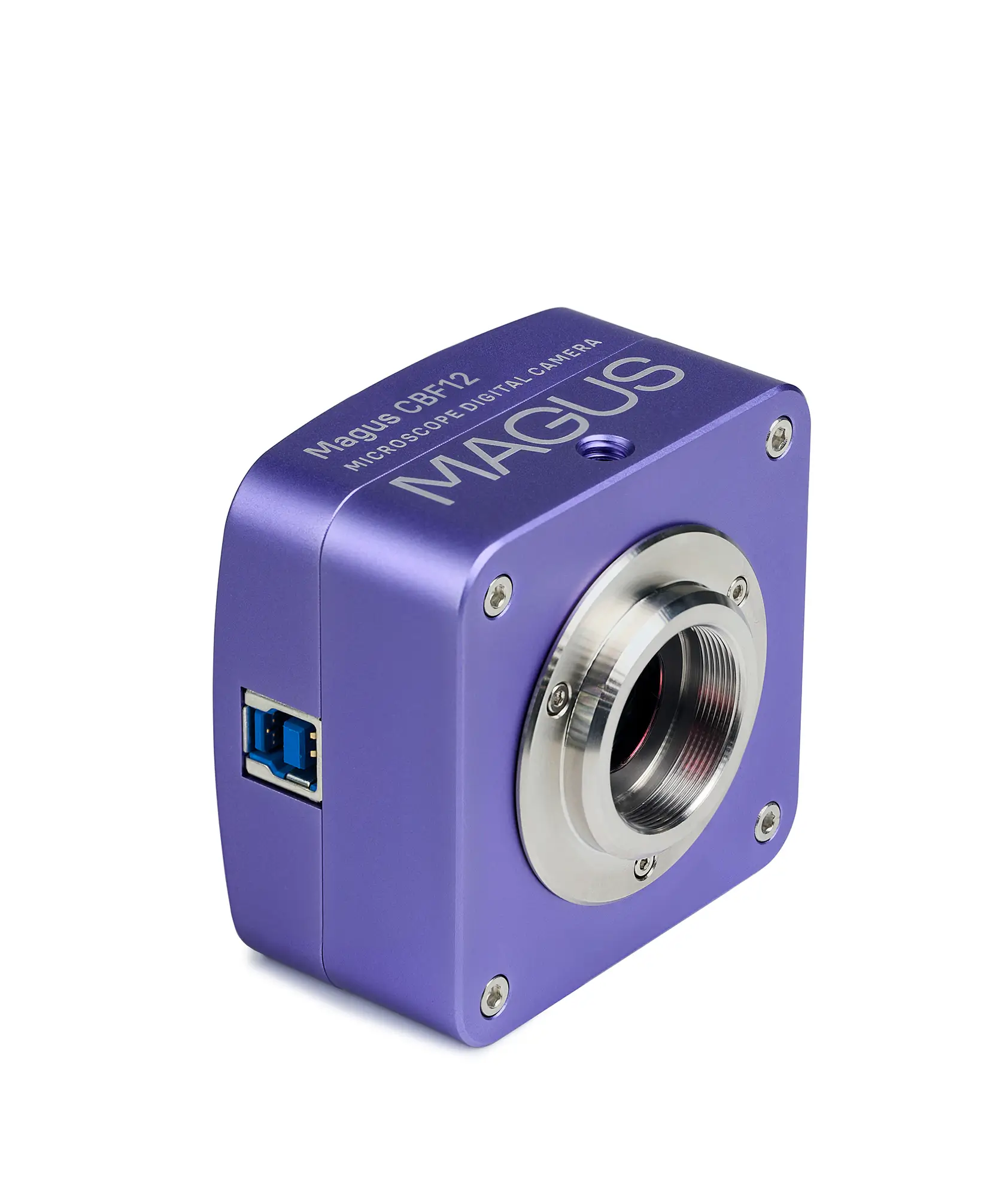

Монтаж камеры осуществляется в канал визуализации тринокуляра или прямо в окулярный тубус вместо штатного окуляра. Для фиксации используется стандартное резьбовое крепление для микроскопов C-mount. Чтобы получить максимальное поле зрения, рекомендуется применять адаптер C-mount с увеличением 0,5х, при этом перед установкой стоит проверить наличие нужных переходников в комплекте самого микроскопа. Электроника надежно защищена прочным цельнолитым алюминиевым корпусом. Прибор рассчитан на эксплуатацию при температуре от -10 до +50 °С и влажности 30–80%. Хранить камеру можно в неотапливаемых помещениях при температуре от -20 до +60 °C. Поставляется устройство в компактной упаковке с габаритами 15x15x10 см.
Основные особенности
- Цветной CMOS-сенсор Aptina 20 Мпикс (1/1,8") с высокой светочувствительностью
- Съемка фото и видео в сверхвысоком 5К-разрешении (5120x3840 пикс)
- Плавная трансляция изображения: 20 кадров в секунду при 5K и 45 кадров при 2.5K
- Скоростной интерфейс передачи данных USB 3.0 (5 Гб/с)
- Фирменное ПО MAGUS View для измерений и обработки (совместимо с Win/Mac/Linux)
- Прочный цельнолитой алюминиевый корпус, защищающий внутренние компоненты
Документация

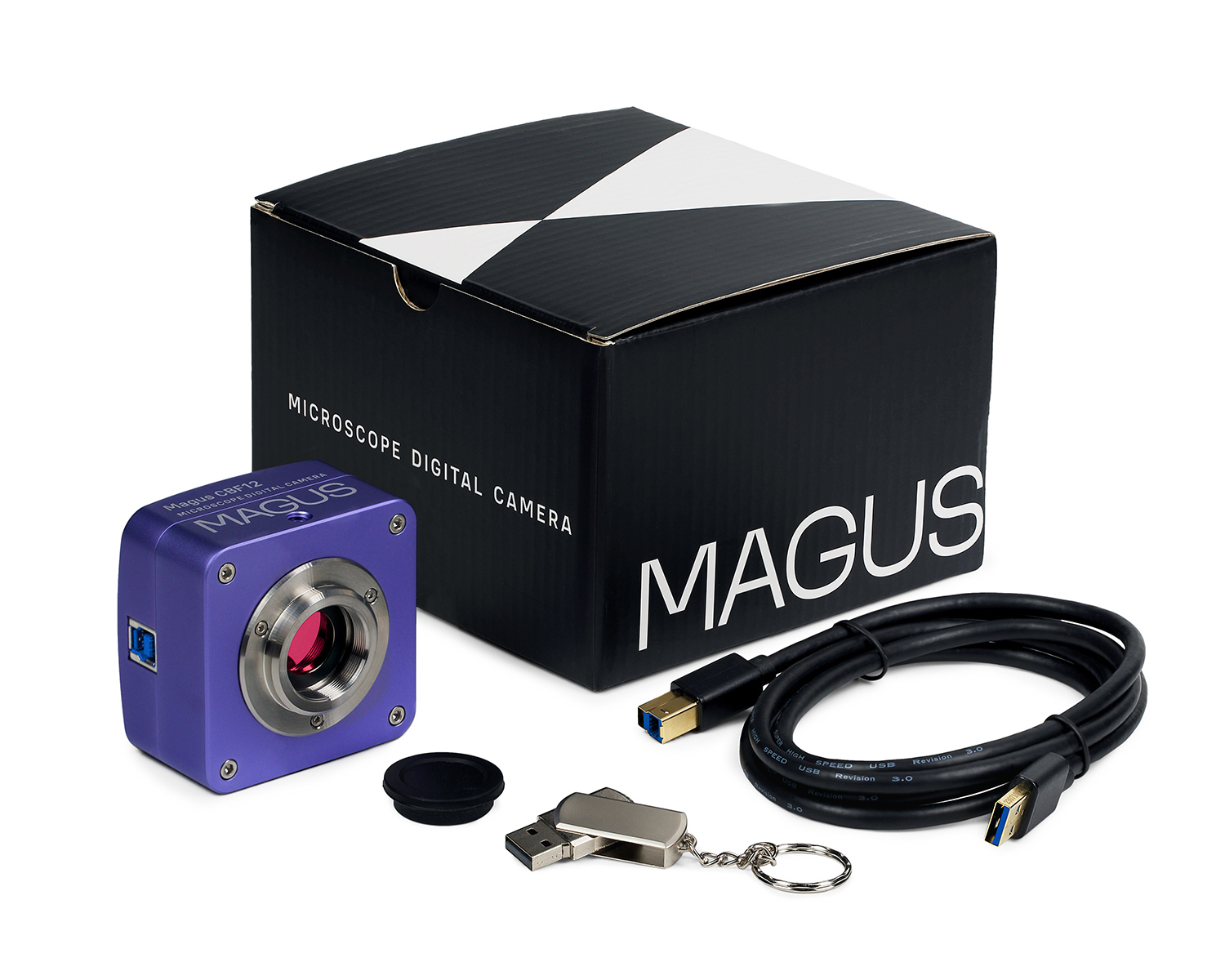

- Цифровая камера
- Кабель USB
- USB-флеш-накопитель с драйверами и программным обеспечением
- Инструкция по эксплуатации и гарантийный талон
