Компас DC45-2A представляет собой классический жидкостный навигационный прибор в тактическом оливковом цвете. Сердце компаса — капсула, заполненная специальной демпфирующей жидкостью. Это не просто техническая деталь, а гарантия комфортной работы в полевых условиях. Жидкость эффективно гасит колебания магнитной стрелки, обеспечивая быструю стабилизацию показаний даже при движении. Для быстрого освоения всех функций прибора производитель подготовил подробное руководство по эксплуатации на русском языке в формате PDF.
Конструкция и надежность

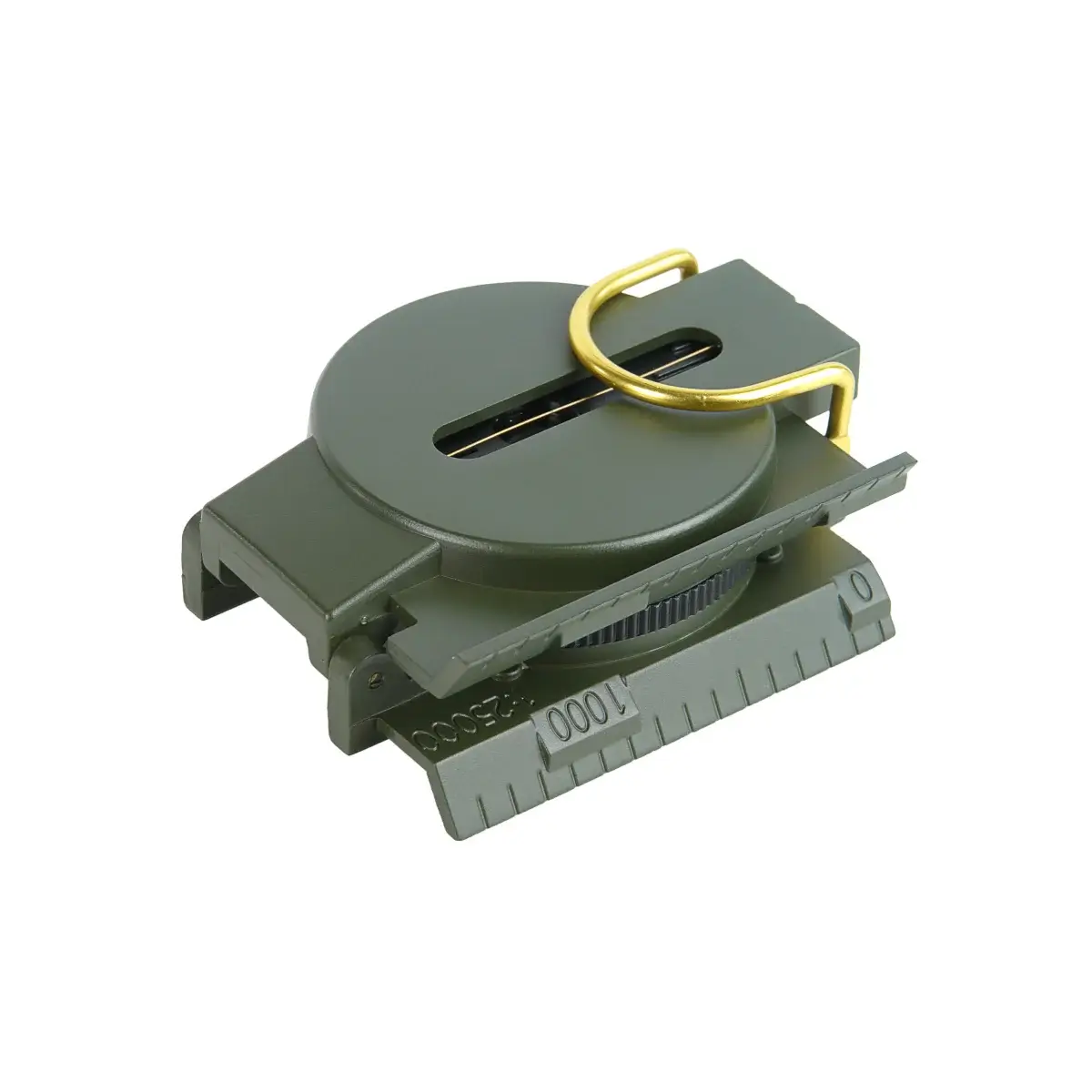

Корпус компаса выполнен из ударопрочного алюминия. Прибор надежно защищен от попадания воды и пыли, что позволяет использовать его в сложных погодных условиях без риска повредить механизм. Температурный диапазон работы составляет от -30°С до +65°С — компас сохраняет полную функциональность как в сильный мороз, так и в жару. При этом габариты в сложенном виде составляют всего 76x57x31 мм, а вес не превышает 100 г. Для безопасной транспортировки на корпусе предусмотрена металлическая петля, которая надежно фиксирует крышку в походном положении.
Система ориентирования и шкалы

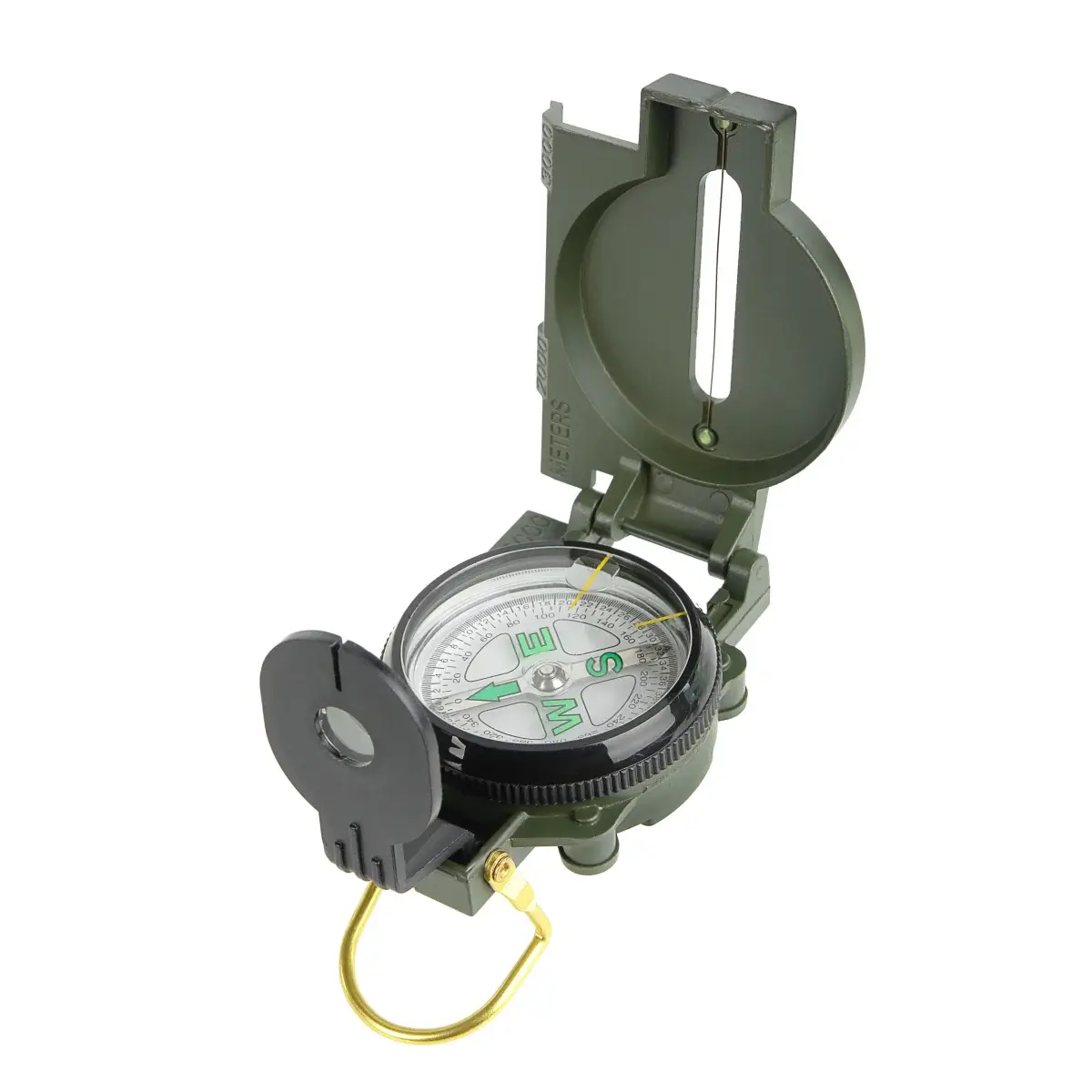

Циферблат выполнен по плавающему дисковому типу, где магнитная стрелка совмещена с лимбом для облегчения считывания данных. Лимб имеет двойную градуировку, что особенно важно для профессиональных задач. Первая шкала размечена в милах (1/6400 окружности) с ценой деления 20 мил, вторая — в градусах с шагом 5°. Для точного прицеливания достаточно совместить три точки: прорезь целика на объективе, прицельную нить и сам объект наблюдения. Благодаря встроенной линзе объектива можно считывать точные показания с плавающего диска прямо во время визирования, не отрывая взгляд от цели.
Инструменты для работы с картой и расчетов
Вращающаяся оправа (безель) оснащена храповым механизмом с четкими щелчками. На полный оборот в 360° приходится ровно 120 кликов, при этом шаг одного клика равен 3°. Такая механика позволяет отсчитывать азимут на слух или тактильно в условиях плохой видимости. На торце корпуса расположена встроенная линейка для работы с топографическими картами. Она рассчитана на масштаб 1:50000, где один сантиметр на линейке соответствует 500 метрам на местности, что значительно ускоряет расчет расстояний при прокладке маршрута.
Ключевые особенности
- Ударопрочный алюминиевый корпус с защитой от влаги и пыли;
- Плавающий дисковый циферблат с демпфирующей жидкостью для быстрой стабилизации;
- Двойная шкала: в градусах (шаг 5°) и милах (шаг 20 мил);
- Храповой механизм поворотной оправы (120 кликов, шаг 3°);
- Встроенная торцевая линейка для карт масштаба 1:50000;
- Компактные размеры (76x57x31 мм) при весе всего 100 г;
- Бессрочная гарантия от производителя.
Документация
- Компас DC45-2A
- Гарантийный талон
