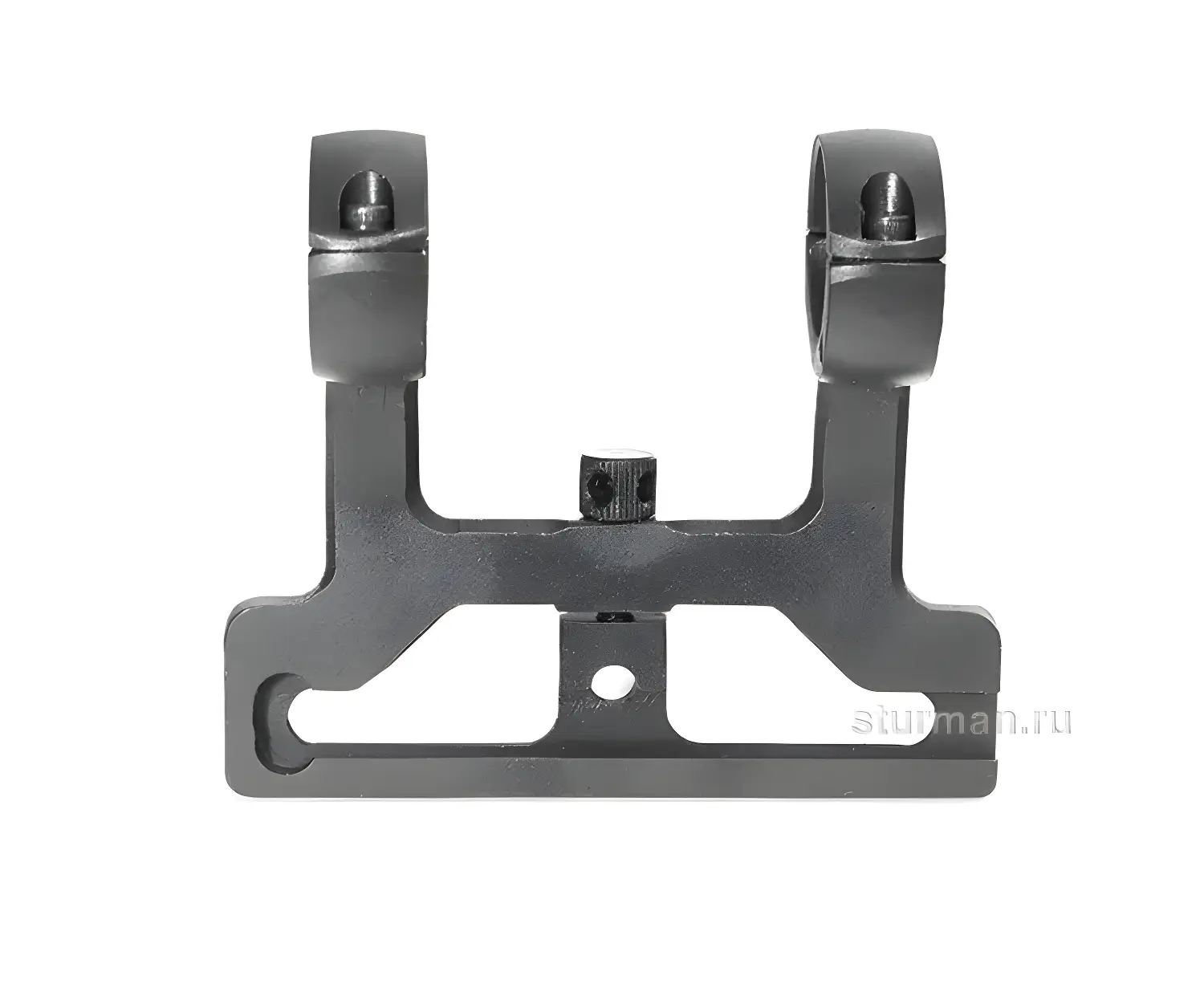

Боковой кронштейн ЭСТ решает базовую задачу — надежно фиксирует дневную оптику с дюймовой трубой (25,4 мм) на гражданских модификациях карабина Симонова (ОП-СКС и МР-163). Монтаж осуществляется на стандартную боковую базу «ласточкин хвост» шириной 11 мм. Кронштейн зажимается на планке с помощью мощного стяжного винта, что обеспечивает жесткую посадку на ствольной коробке без микролюфтов.
Конструктивные особенности установки оптики

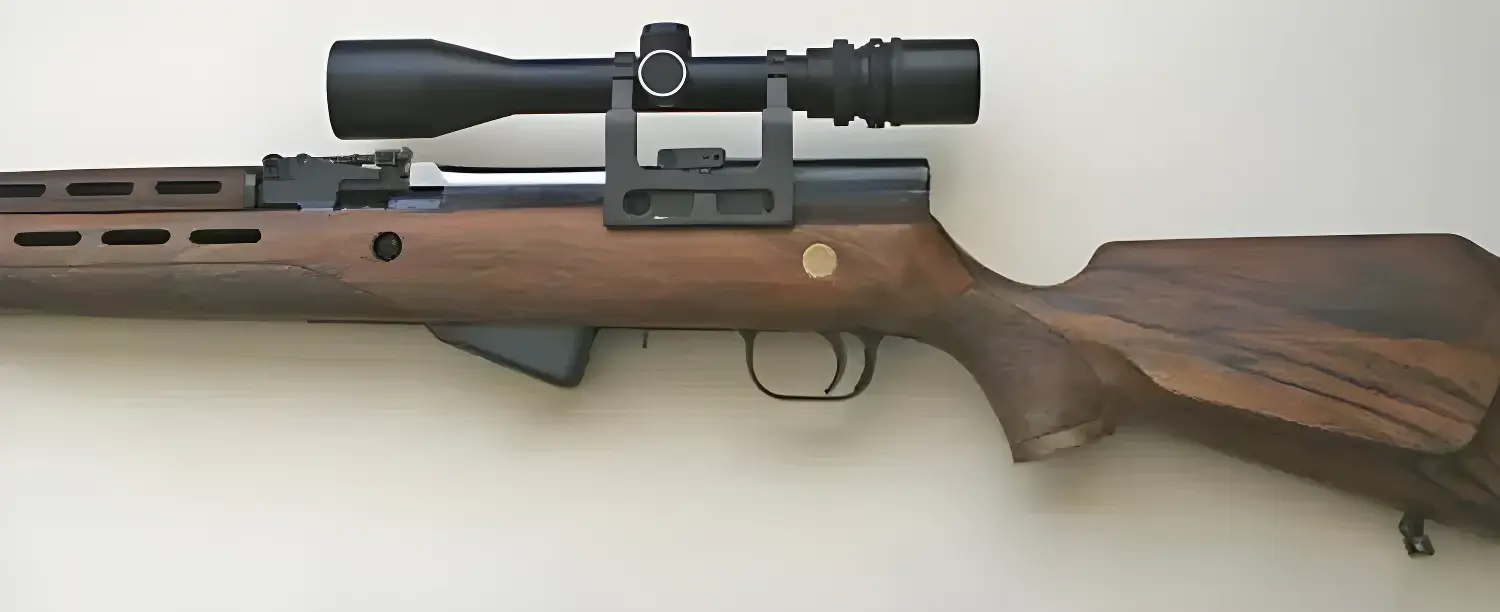

Высота установки прицела составляет 38,5 мм. Это дает достаточный зазор над ствольной коробкой, что позволяет монтировать светосильную оптику с крупным диаметром объектива.
Прицел фиксируется в кольцах классическим способом «в охват» с помощью крепежных винтов. При этом на внутренней поверхности колец предусмотрена специальная проточка. Она работает как дополнительный стопор — надежно удерживает трубу прицела от продольного смещения и соскальзывания при резкой отдаче.
Материалы и эксплуатационная надежность
Кронштейн полностью выточен из оружейной стали, поэтому уверенно переносит нагрузки при стрельбе. Поверхность обработана методом химического воронения в черный цвет. Это не просто декоративная отделка, а полноценная защита металла от коррозии и появления демаскирующих бликов на солнце.
Точная геометрия посадочного узла гарантирует сохранение средней точки попадания (СТП). Если боковая база на самом оружии не повреждена, вы можете снимать и ставить пристрелянный прицел без потери настроек. При габаритах 100 × 37 × 84 мм изделие весит 260 грамм, благодаря чему общий баланс карабина при вкладке практически не меняется. Производится кронштейн на заводе ЭСТ в Туле, официальный гарантийный срок составляет 1 год.
Комплектация
Изделие поставляется готовым к монтажу, искать дополнительный инструмент не придется. В заводской комплект входят:

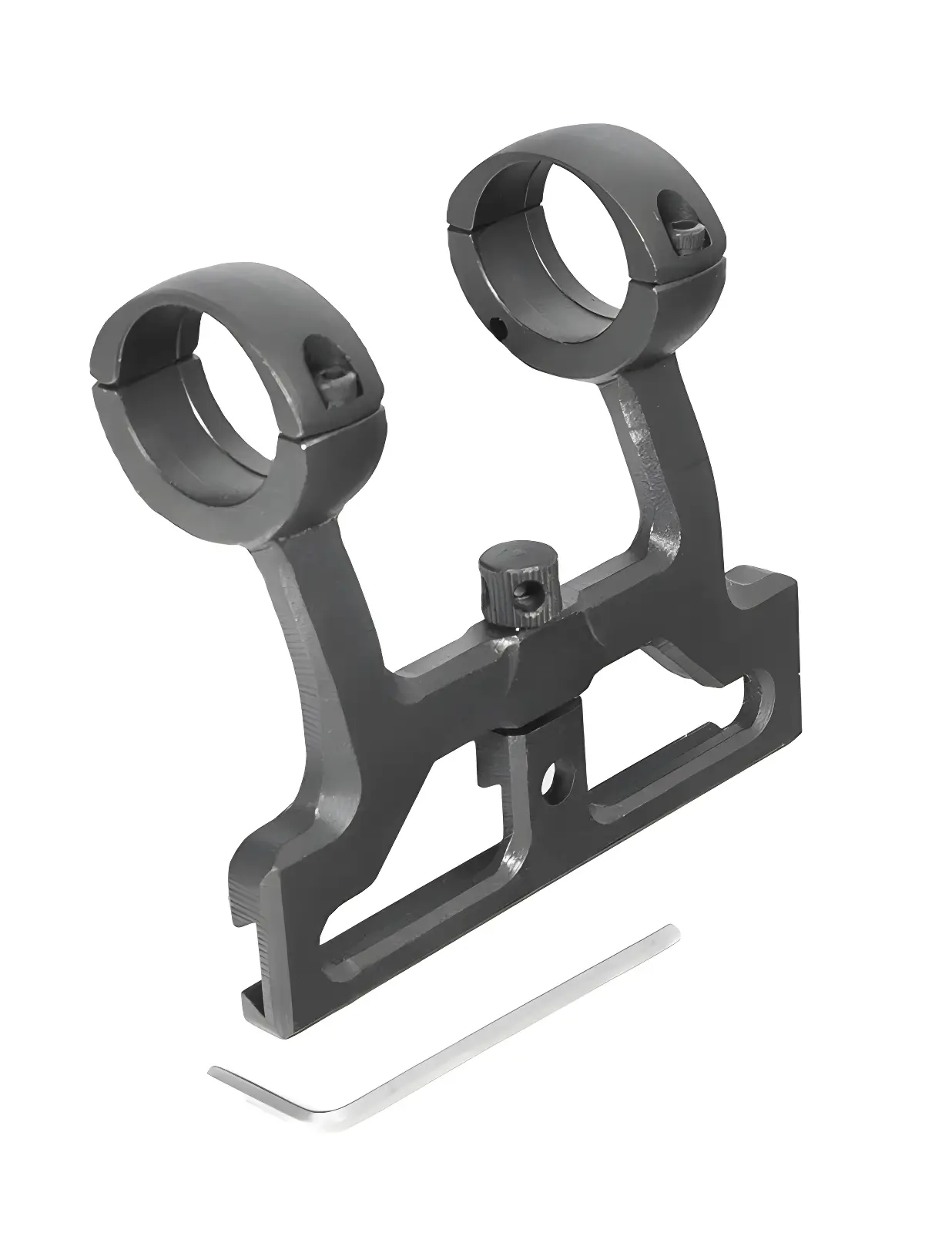

- Кронштейн для прицелов 25,4 мм на ОП-СКС (МР-163) — 1 шт.
- Г-образный ключ-шестигранник для затяжки винтов — 1 шт.
- Заводская упаковка.
Для расчета логистики: вес изделия в упаковке (брутто) составляет 0,3 кг, а транспортировочные габариты — 165 × 110 × 50 мм.
