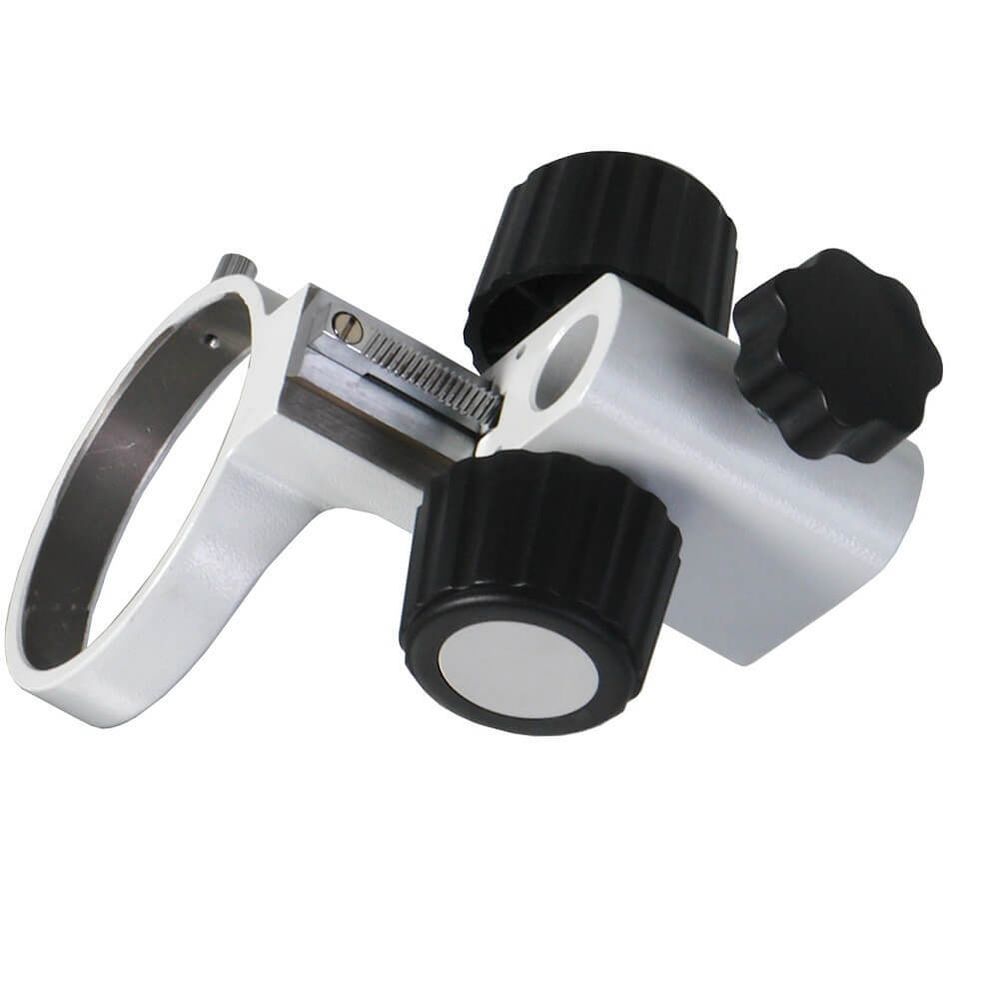

Механизм фокусировки Микромед — это обязательный связующий элемент для сборки стереомикроскопа. Он решает сразу две задачи: надежно фиксирует оптическую головку МС-4-ZOOM на универсальных штативами серий ТД-1, ТД-3 и ТД-4, а также обеспечивает плавную настройку резкости. Наличие встроенной механики с удобными ручками позволяет точно позиционировать оптику по вертикали, что критически важно при работе с объемными образцами и платами.
Технические параметры посадочных мест
Узел имеет строго заданные посадочные размеры, которые необходимо учитывать при компоновке кастомного оборудования. Диаметр отверстия под визуальную насадку составляет ровно 82 мм. Крепление на направляющую штангу штатива рассчитано на посадочный диаметр 20 мм при длине контактной площадки 70 мм. Благодаря точным допускам при производстве, механизм садится на направляющие плотно, обеспечивая правильную геометрию всей оптической системы.
Физические характеристики и габариты
Общие габариты механизма составляют 320х155х130 мм при весе 800 граммов. Такая массивная конструкция — это техническая необходимость для точной оптики. Внушительный вес эффективно гасит паразитные микровибрации и гарантирует полное отсутствие люфтов при вращении ручек фокусировки. Это позволяет стабильно удерживать тяжелую оптическую головку в заданном положении даже при длительных наблюдениях на высоких увеличениях, где малейший сдвиг приводит к потере фокуса.
- Механизм фокусировки для оптической головки МС-4-ZOOM и штатива TD-1
