- Кратность 4x, угловое поле зрения 6°, 24-миллиметровый объектив
- Металлический влаго- и пылезащищённый корпус, стойкость к механическим нагрузкам и перепадам температур
- Для защиты оптики от запотевания внутреннее пространство заполняется азотом
- Крепление боковое «ласточкин хвост»
- Прицельная сетка с дальномерной шкалой 1,8/1000, вводом поправок на дальность и ветер
- Отключаемая подсветка сетки красного цвета
- Шаг шкал вертикальных и горизонтальных поправок: 1 основное деление соответствует перемещению СТП на 100 мм / 100 метров, возможность фиксации в промежуточных положениях между делениями (50 мм на 100 м).
- Возможность сбросить настройки на «ноль» или вернуть к заводским параметрам
Основное назначение оптического прицела ПОСП 4x24 М
Оптический прицел ПОСП 4x24 М с модифицированной сеткой 1,8/1000 устанавливается на охотничьи карабины «Тигр» и СКС (с планкой Молот) для повышения эффективности стрельбы на малых и средних дистанциях.
Конструктивные особенности оптического прицела ПОСП 4x24 М
Прицел ПОСП 4x24 М устанавливается на оружие с боковой планкой «ласточкин хвост» и закрепляется зажимным рычагом. Конструкция устойчива к механическим нагрузкам и перепадам температур, защищена от пыли и атмосферных осадков. Для предотвращения внутреннего запотевания линз корпус заполняется осушенным азотом.
Барабанчики ввода поправок по горизонту и вертикали имеют шкалу с шагом 10см / 100 метров с промежуточными положениями между делениями (1 клик – 50 мм / 100 метров). Для сброса на «ноль» (без смещения СТП) необходимо ослабить винты на гайках барабанчиков и, удерживая гайку, совместить отметку «0» с индексом на корпусе прицела, после чего затянуть винты. Обратите внимание, что для возврата к заводским настройкам (нулевой линии прицеливания) необходимо при отжатых винтах совместить красные риски на гайках и поясках маховичков.

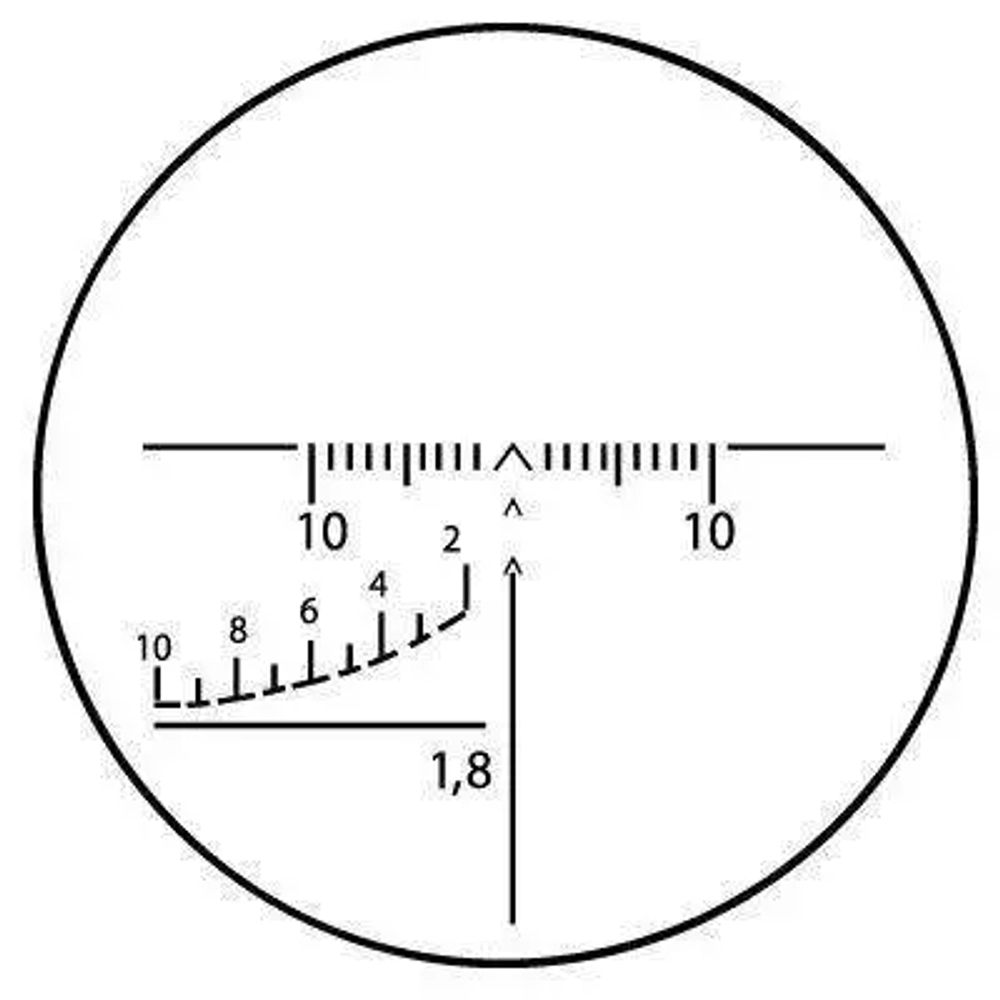

Ростовая дальномерная шкала сетки 1,8/1000 (модификация ПСО) позволяет оценить расстояние до цели высотой 1,8 метра (лось) на дистанции до 1000 метров. Для ввода поправок на ветер используется шкала с вертикальными штрихами. Прицельные знаки ٨ используются при стрельбе на известных дистанциях (1000, 1100 и 1200 метров – данные из инструкции) или для ввода поправок на дальность. Для ведения стрельбы в условиях недостаточной освещённости предусмотрено наличие подсветки красного цвета.
Технические характеристики оптического прицела ПОСП 4x24 М
|
Основные ТТХ |
|
|
Оптические характеристики |
|
|
Увеличение, крат |
4 |
|
Световой диаметр объектива, мм |
24 |
|
Диаметр выходного зрачка, мм |
6 |
|
Поле зрения, ° |
6 |
|
Поле зрения, м/100 м |
7 |
|
Предел разрешения, секунд, не более |
12 |
|
Удаление выходного зрачка, мм |
68,2 |
|
Прицельная сетка
|
|
|
Вид |
с поправками на расстояние и по направлению |
|
Дальномерная шкала |
1,8/1000 |
|
Подсветка |
Есть |
|
Цвет |
Красный |
|
Питание |
3В (2хAG13,LR44) |
|
Использование на оружии
|
|
|
Шкалы поправок по горизонту и вертикали: - шаг шкалы, мм / 100м - клик (промежуточное положение шкалы), мм / 100м |
100 50 |
|
Типы оружия, на которые устанавливается |
Карабины «Тигр», СКС |
|
Физические и эксплуатационные характеристики |
|
|
Диапазон рабочих температур, °С |
-40…+50 |
|
Крепление |
Планка боковая «ласточкин хвост» |
| Влагозащищённость |
Водонепроницаемый |
|
Газонаполнение |
азот |
|
Вес, кг |
0,75 |
|
Габаритные размеры, мм |
337 x 163 x 72 |
|
Страна происхождения |
Зенит - БелОМО, Беларусь |
Особенности оптического прицела ПОСП 4x24 М
- Кратность 4x, угловое поле зрения 6°, 24-миллиметровый объектив
- Металлический влаго- и пылезащищённый корпус, стойкость к механическим нагрузкам и перепадам температур
- Для защиты оптики от запотевания внутреннее пространство заполняется азотом
- Крепление боковое «ласточкин хвост»
- Прицельная сетка с дальномерной шкалой 1,8/1000, вводом поправок на дальность и ветер
- Отключаемая подсветка сетки красного цвета
- Шаг шкал вертикальных и горизонтальных поправок: 1 основное деление соответствует перемещению СТП на 100 мм / 100 метров, возможность фиксации в промежуточных положениях между делениями (50 мм на 100 м).
- Возможность сбросить настройки на «ноль» или вернуть к заводским параметрам

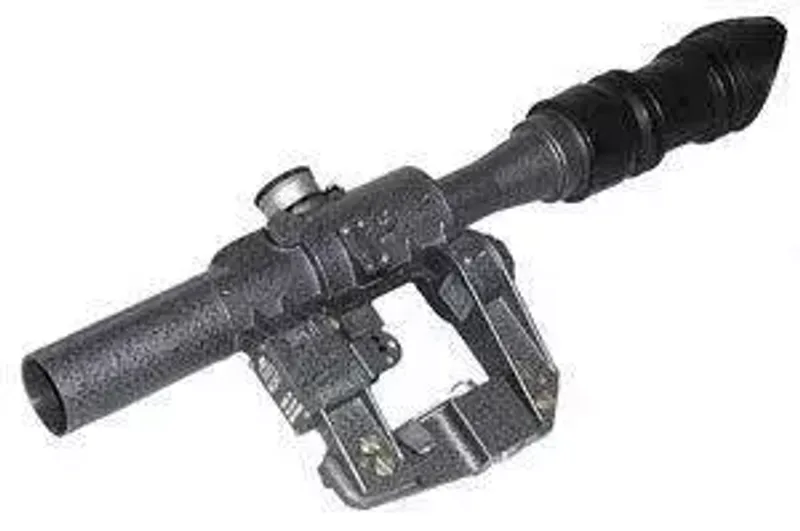

- Прицел ПОСП 4x24 М
- Наглазник
- Футляр
- Руководство по эксплуатации
