- Конструкция влаго- и пыленепроницаема, устойчива к перепадам температур в диапазоне -40°C…+50°C
- Внутренние полости заполняются азотом
- Ударная стойкость на нарезном огнестрельном оружии – 2100…3600 Дж (данные из таблицы дульной энергии https://sturman.ru/category/pricely/)
- Крепление: боковая планка «ласточкин хвост»
- Увеличение 2,5 – 5 крат, объектив – 24 мм
- Угловое поле зрения 8°30' - 5°30'
- Удаление выходного зрачка 77 мм (при 2,5x) – 61 мм (при 5x)
- Масштабируемая прицельная сетка ПСО-подобная с ростовой дальномерной шкалой 1/400 и шкалами вертикальных и горизонтальных поправок
- Подсветка сетки красного цвета, питание 1,5В от 1 элемента типоразмера AА
- Маховики ввода поправок по вертикали и горизонтали тактического типа, смещение точки прицеливания при вращении маховичка на 0,5 деления (1 клик) – 5 мм /100 м
Назначение оптического прицела ПСПУ 2,5-5x24

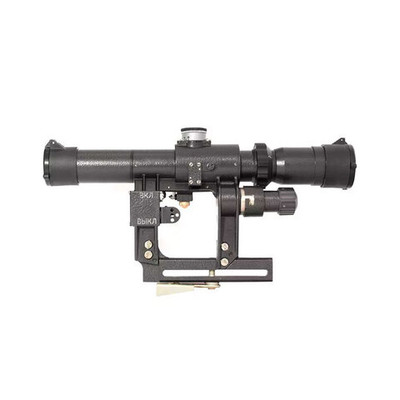

Прицел дневной оптический ПСПУ 2,5-5x24 предназначен для ведения прицельной стрельбы из охотничьих карабинов «Тигр», СКС и других, с установленной направляющей "ласточкин хвост" на боковой поверхности ствольной коробки. Прицел отличается надёжностью, прочностью и неприхотливостью к условиям эксплуатации. Сетка подобная ПСО с дальномерной ростовой шкалой 1/400 и шкалами вертикальных и боковых поправок, позволяет оценить расстояние до цели и выполнить точный выстрел, корректируя линию огня без использования барабанчиков выверки.
Основные характеристики оптического прицела ПСПУ 2,5-5x24
Конструктивные особенности оптического прицела ПСПУ 2,5-5x24
Прицел оптический ПСПУ 2,5-5x24 рассчитан на отдачу патронов калибром 7,62 x 54 R и 7,62 x 39. Во избежание запотевания линз при резких перепадах температуры, сборка прицела на завершающих стадиях ведется в азотной камере, таким образом во внутренних полостях прицела отсутствуют водяные пары. Окуляр прицела настроен на "нормальное зрение": -1 дптр.

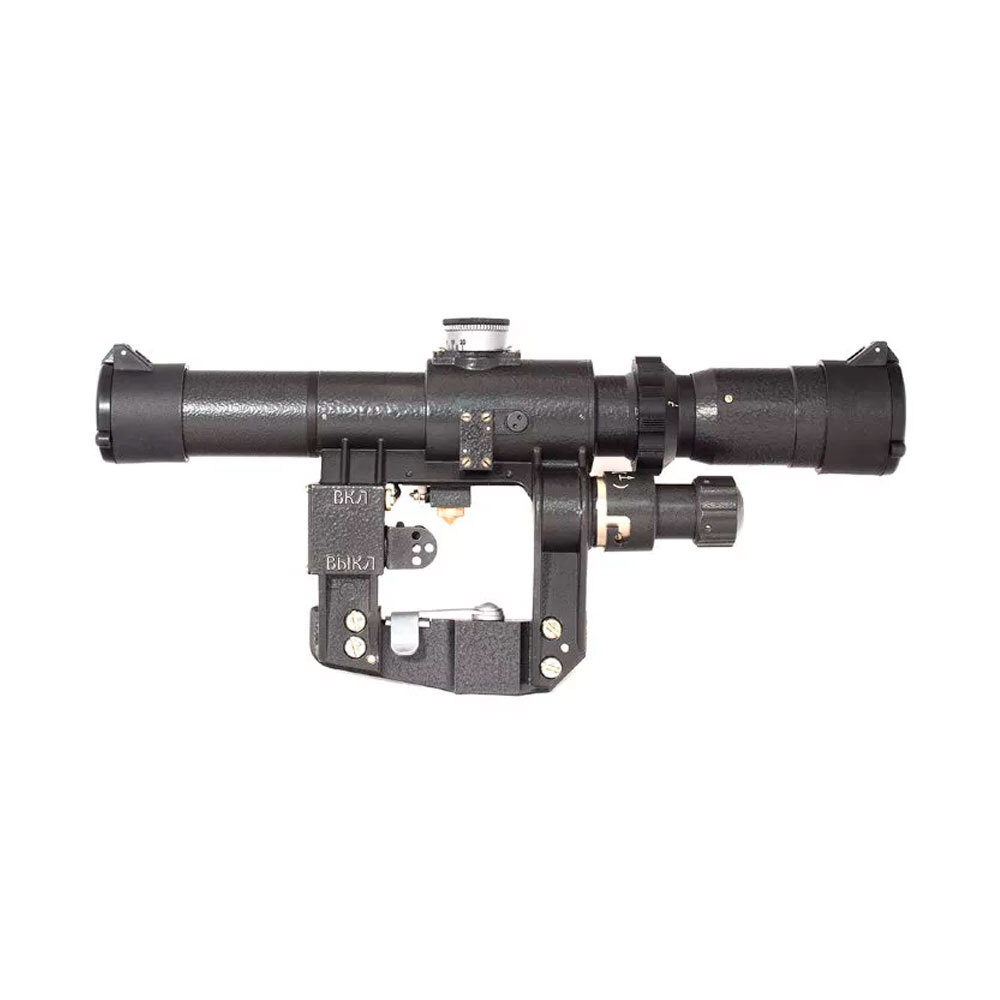

Прицел устанавливается на оружие с помощью цельного с корпусом бокового крепления на планку «ласточкин хвост» (до упора со стороны приклада) и фиксируется зажимным рычагом. Регулировка усилия зажима производится перестановкой рычага на зубчатой головке зажимной гайки.
Для корректировки линии прицеливания и определения СТП используются барабанчики ввода поправок (с разметкой на белом фоне). Вращение маховичка на 0,5 деления (1 клик) соответствует перемещению линии прицеливания на 5 мм на расстоянии 100 м.
Для сброса настроек на «ноль» необходимо ослабить винты на гайке маховиков и повернуть оправу до совмещения «0» с индексом на корпусе. Для возврата к заводским настройкам необходимо совместить красные штрихи на гайке и подвижной части барабанчиков.

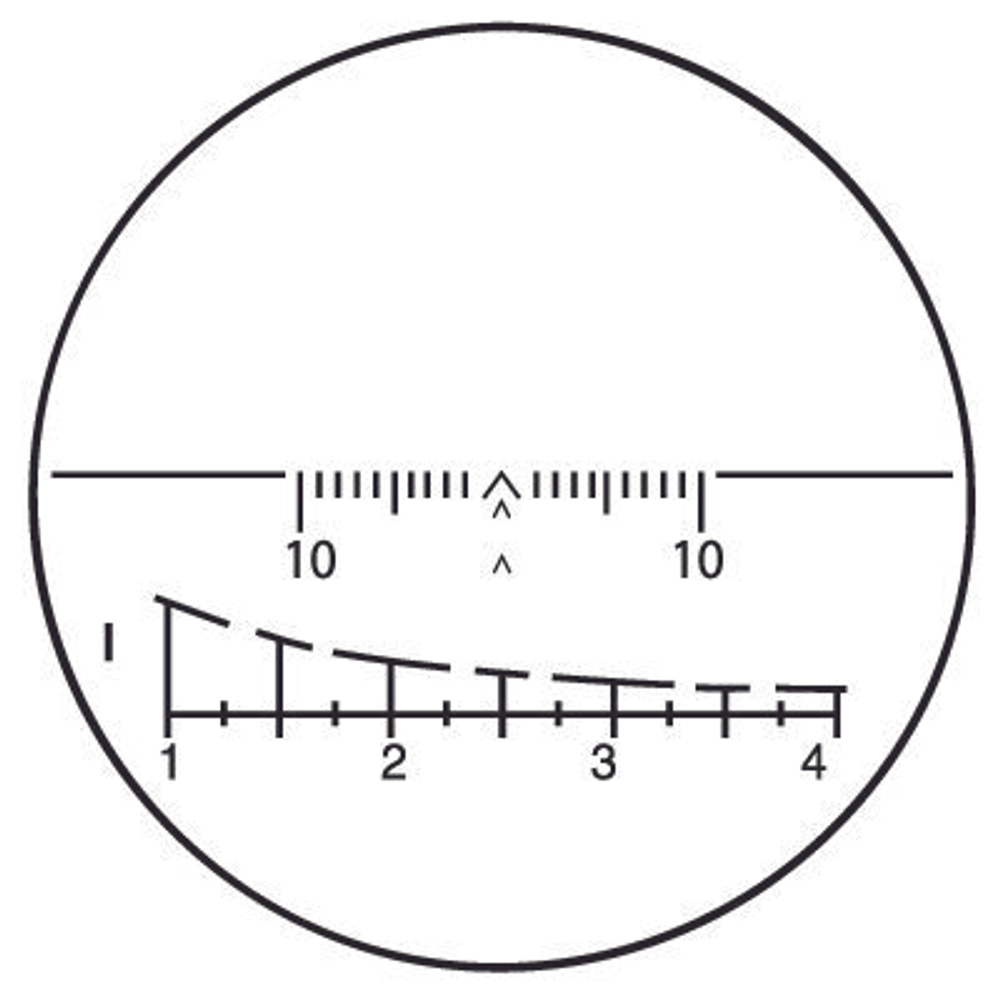

Масштабируемая сетка с дальномерной шкалой позволяет при любой кратности от 2,5x до 5х определить расстояние до объекта высотой 1м на дистанции до 400 м. Для ведения стрельбы в условиях недостаточного освещения предусмотрена возможность подсветить прицельную сетку свечением светодиода красного цвета.
Особенности оптического прицела ПСПУ 2,5-5х24
- Конструкция влаго- и пыленепроницаема, устойчива к перепадам температур в диапазоне -40°C…+50°C
- Внутренние полости заполняются азотом
- Ударная стойкость на нарезном огнестрельном оружии – 2100…3600 Дж (данные из таблицы дульной энергии https://sturman.ru/category/pricely/)
- Крепление: боковая планка «ласточкин хвост»
- Увеличение 2,5 – 5 крат, объектив – 24 мм
- Угловое поле зрения 8°30' - 5°30'
- Удаление выходного зрачка 77 мм (при 2,5x) – 61 мм (при 5x)
- Масштабируемая прицельная сетка ПСО-подобная с ростовой дальномерной шкалой 1/400 и шкалами вертикальных и горизонтальных поправок
- Подсветка сетки красного цвета, питание 1,5В от 1 элемента типоразмера AА
- Маховики ввода поправок по вертикали и горизонтали тактического типа, смещение точки прицеливания при вращении маховичка на 0,5 деления (1 клик) – 5 мм /100 м
- Оптический прицел ПСПУ 2,5-5x24
- Откидные (flip-top) крышки объектива и окуляра
- Наглазник
- Футляр
- Руководство по эксплуатации
