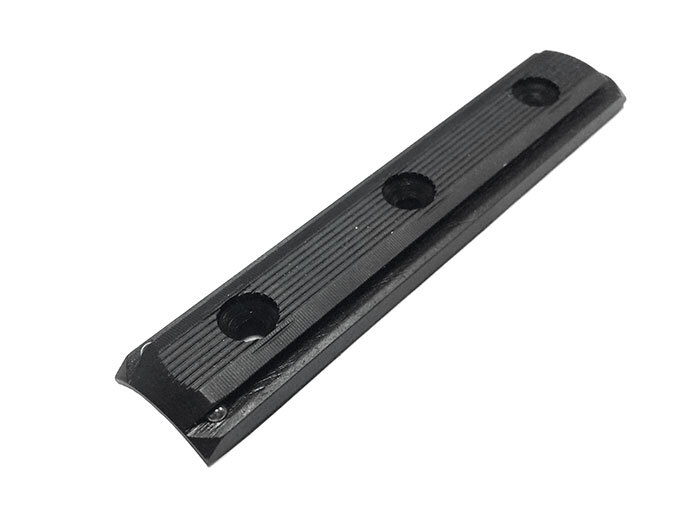

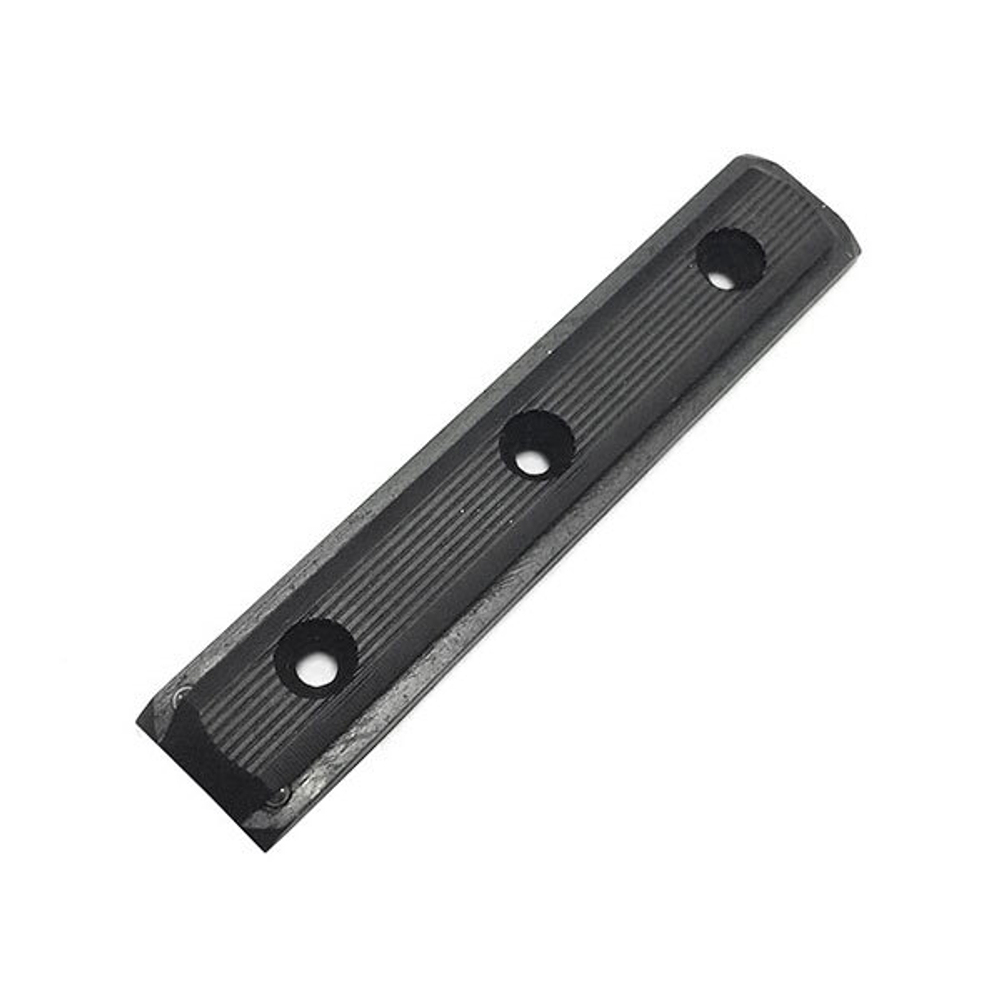

Планка ТОЗ (ЭСТ)

Планка ЭСТ ТОЗ предназначена для создания на оружии посадочного места типа «ласточкин хвост» и установки оптического прицела с вертикальным креплением.

Перед установкой планки на оружии необходимо убедиться в отсутствии патрона в патроннике и извлечь затвор.

Для установки планки на оружии необходимо:

1. Определить ее местоположение на ствольной коробке с учетом положений окна выброса гильзы, рычага затвора и удобства пользования конкретным прицелом с кронштейном;

2. Выставить планку в отмеченном месте и притянуть ее струбциной;

3. Через отверстия в планке, как через кондуктор, просверлить в ствольной коробке три отверстия диаметром 3,3 мм;

4. Снять планку и рассверлить в ней отверстия до диаметра 4.1 мм;

5. В отверстиях на ствольной коробке нарезать резьбу М4;

6. Удалить заусенцы на планке и ствольной коробке. Обезжирить поверхности ствольной коробки, планки, резьбы и нанести на них тонкий слой эпоксидного клея;

7. Установить планку и закрепить ее с помощью винтов. Удалить излишки клея;

8. Вставить затвор и убедиться в его нормальной работе
