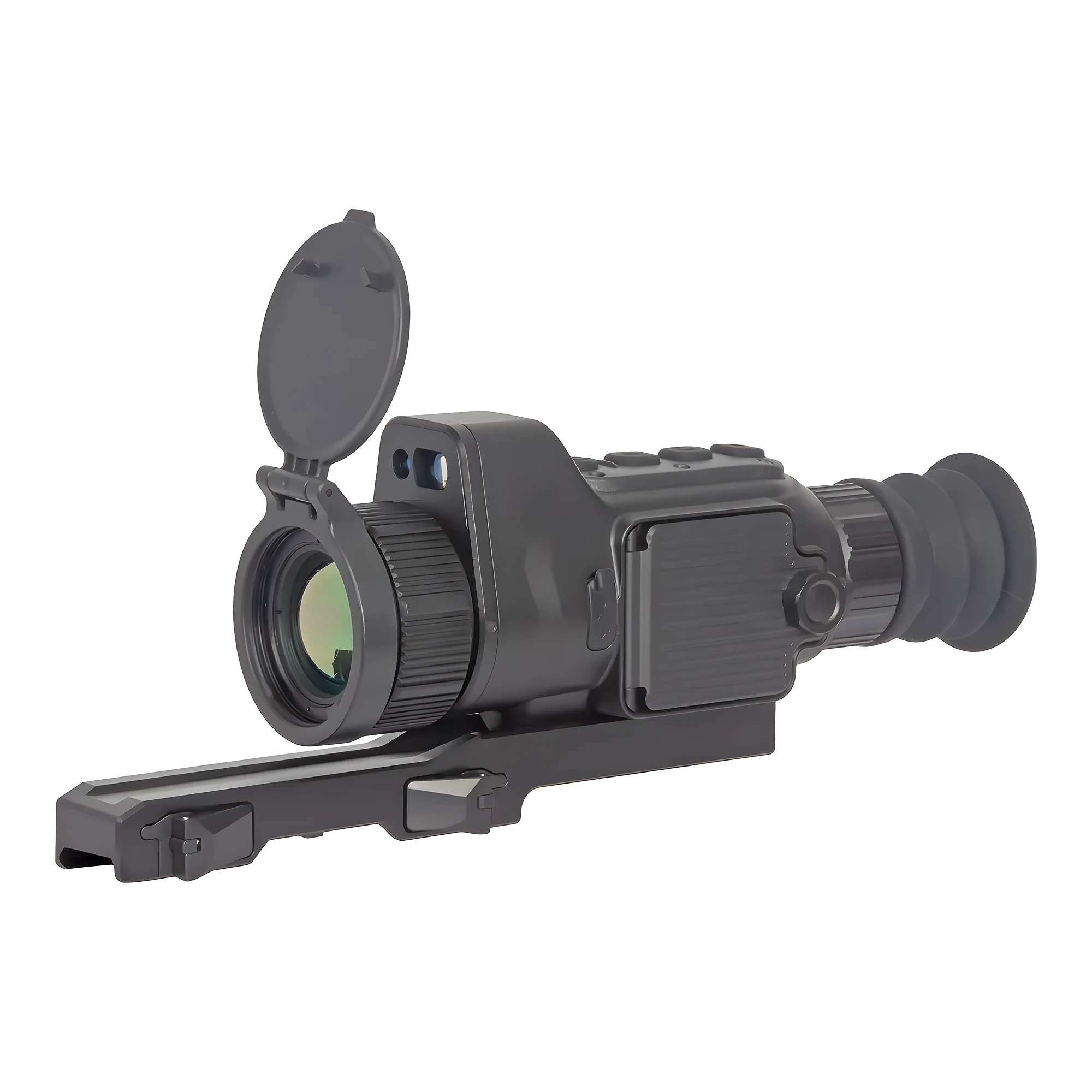

Gaut Spinel TS 335L представляет собой законченный стрелковый комплекс, объединяющий тепловизионную оптику, лазерный дальномер и баллистический калькулятор. Прибор создан для эффективного обнаружения, идентификации цели и автоматического расчета поправок в диапазоне температур от -30°C до +70°C без применения стороннего оборудования. Быстросъемное крепление позволяет за считанные секунды снять прицел с оружия и использовать его в качестве ручного монокуляра для ходовой разведки местности.
Оптико-электронный модуль и тепловизионная матрица

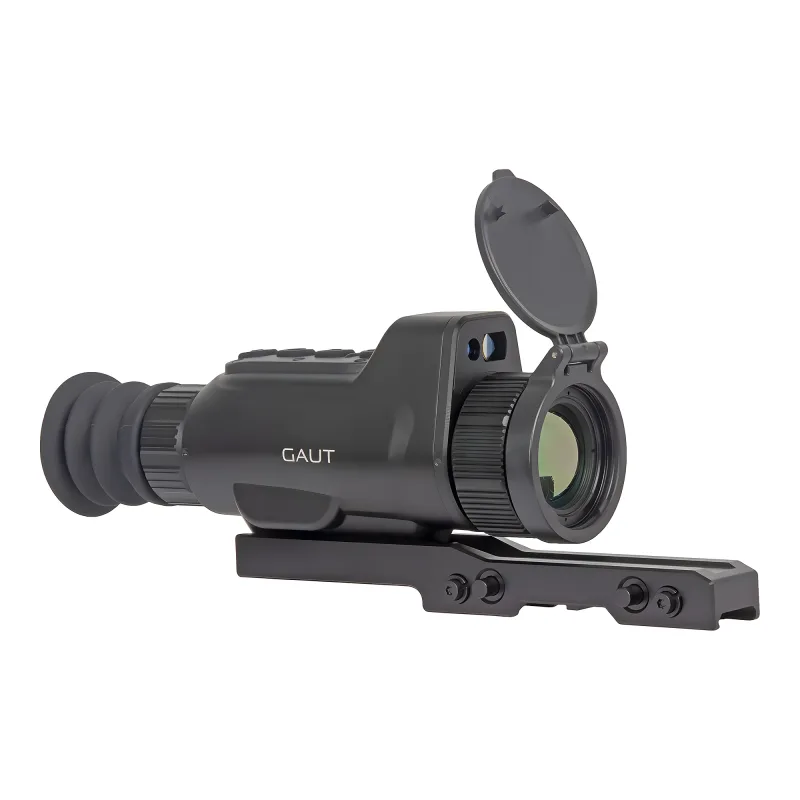

В основе прибора лежит неохлаждаемая оксид-ванадиевая (VOx) матрица с разрешением 384х288 пикселей и плотностью 12 мкм. Высокий порог теплочувствительности NETD ≤ 25 mK дает возможность фиксировать минимальные температурные контрасты даже во время дождя, тумана или снегопадa, когда наблюдаемый объект и окружающая среда имеют практически одинаковую температуру. Объектив диаметром 35 мм с фокусным расстоянием 18 мм и ручной фокусировкой обеспечивает базовое оптическое увеличение 3,3х. При использовании цифрового зума (1х, 2х, 4х) суммарная кратность возрастает до 13,2х. Угловое поле зрения составляет 7,5°х5,7° (пространственное разрешение IFOV 0,34 mrad), что дает удобный баланс между шириной обзора для поиска и детализацией при выцеливании.
Дальномерный и баллистический комплекс
Интегрированный лазерный дальномер измеряет точное расстояние до цели в пределах 1200 метров нажатием одной кнопки. Данные замеров автоматически передаются во встроенный баллистический калькулятор, который мгновенно рассчитывает траекторию полета пули на основе сохраненных профилей (калибр, вес пули, баллистический коэффициент) и текущей дистанции. В результате прицельная марка смещается в требуемую точку прицеливания, минимизируя влияние человеческого фактора и существенно сокращая время на подготовку выстрела.
Дисплей, прицельные сетки и режимы отображения

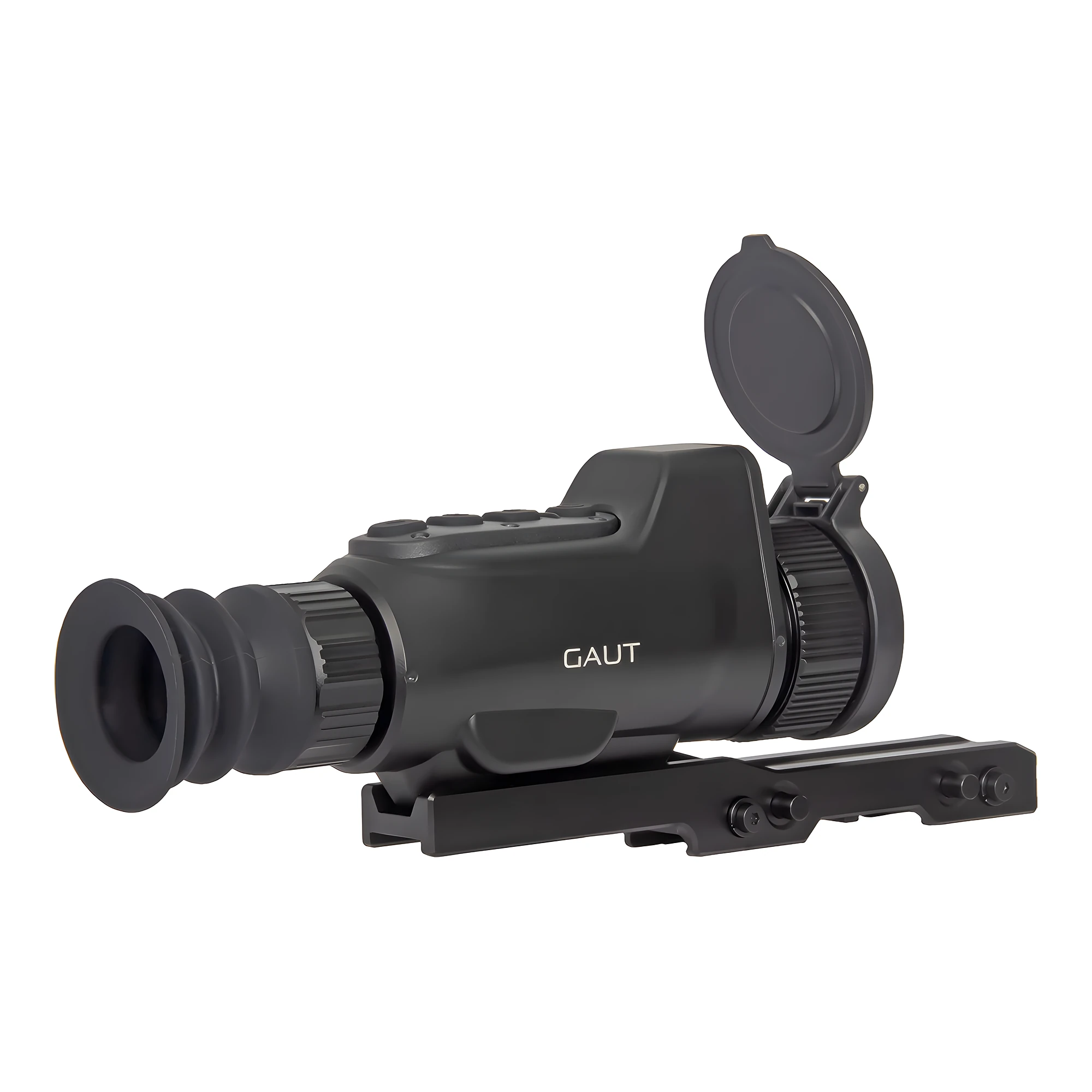

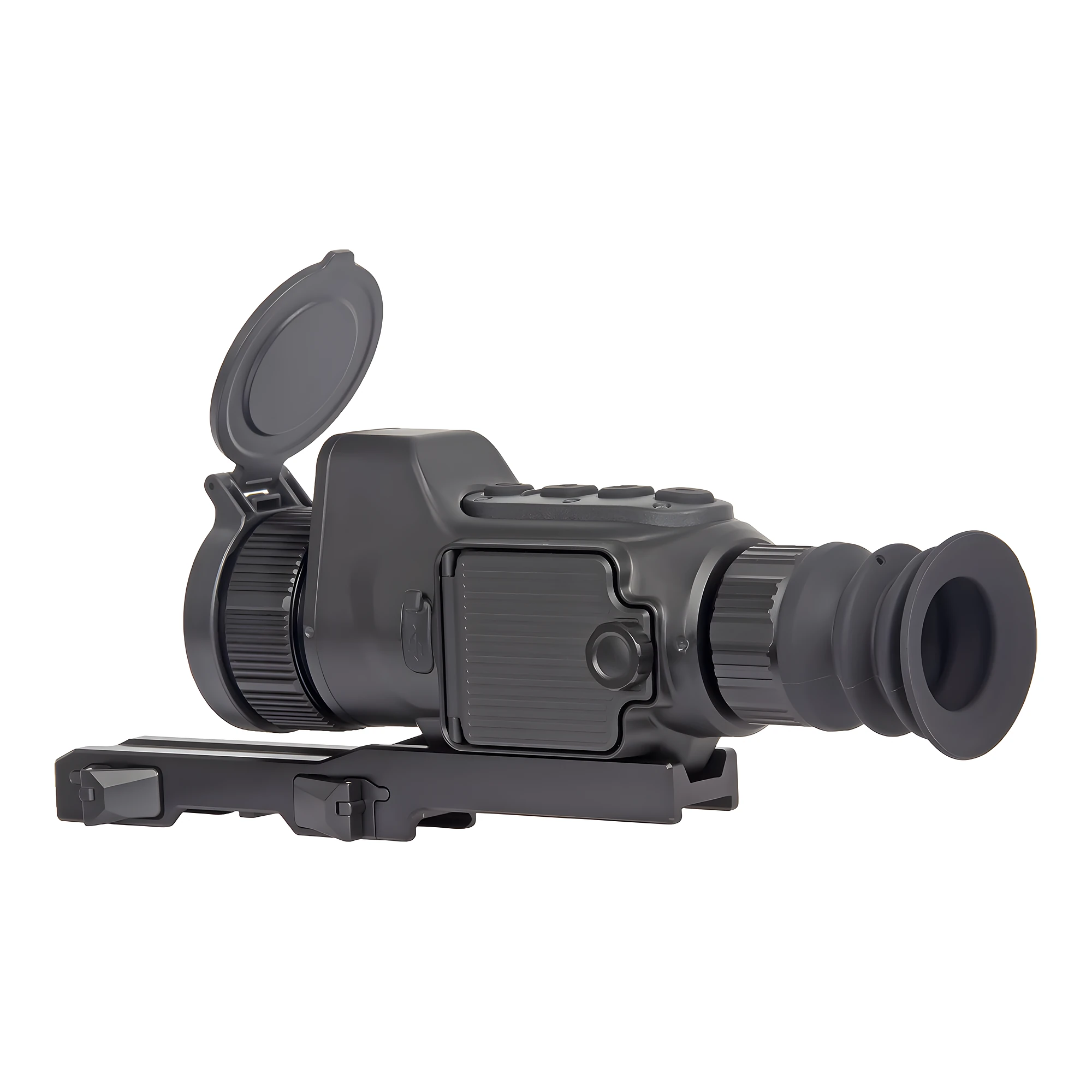

Изображение выводится на морозостойкий AMOLED-дисплей с диагональю 0,39 дюйма (1 см) и разрешением 1024х768 пикселей. Частота обновления 50 Гц сохраняет плавность картинки при динамичном панорамировании или ведении быстрых целей. Удаление выходного зрачка 40 мм обеспечивает безопасность при стрельбе крупными калибрами, а диоптрийная коррекция в пределах ±5 D позволяет настроить оптическую систему под индивидуальные особенности зрения. Пользователю доступны 6 типов прицельных сеток и 6 вариантов их цвета (голубой, синий, зеленый, белый, черный, красный). Для адаптации под различные погодные условия предусмотрено 6 цветовых палитр изображения: белый горячий, черный горячий, красный горячий, зеленый, радужный и железный. Меню прибора поддерживает русский, английский и китайский языки. Программный функционал дополнен режимом «Картинка в картинке» (PiP) для точного прицеливания без потери общего обзора, функцией отслеживания горячих точек (Hotspot Tracking) и встроенным гироскопом, контролирующим угол заваливания оружия.
Конструктивное исполнение, механика и питание

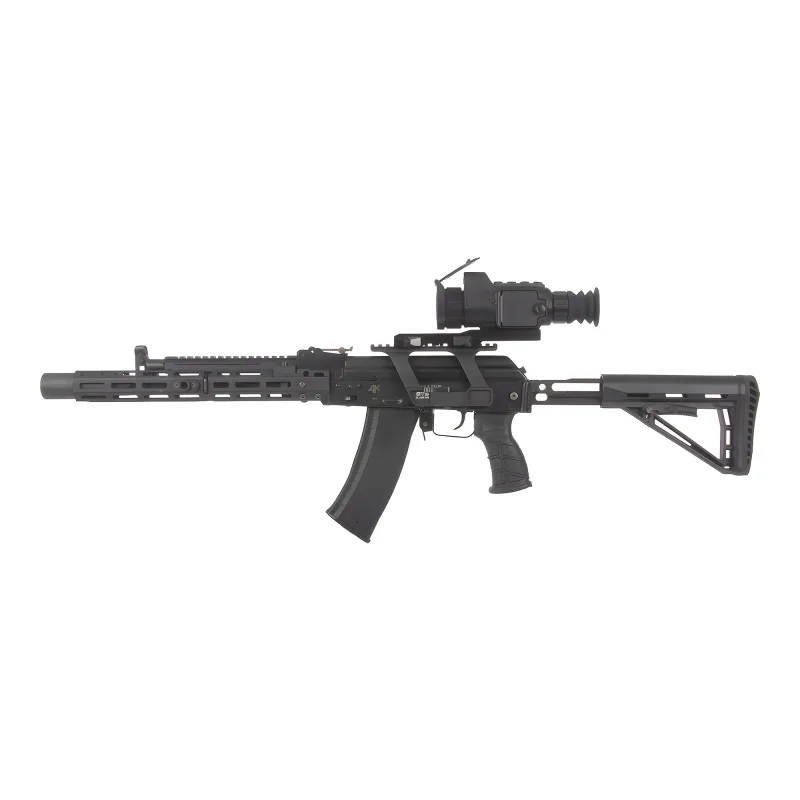

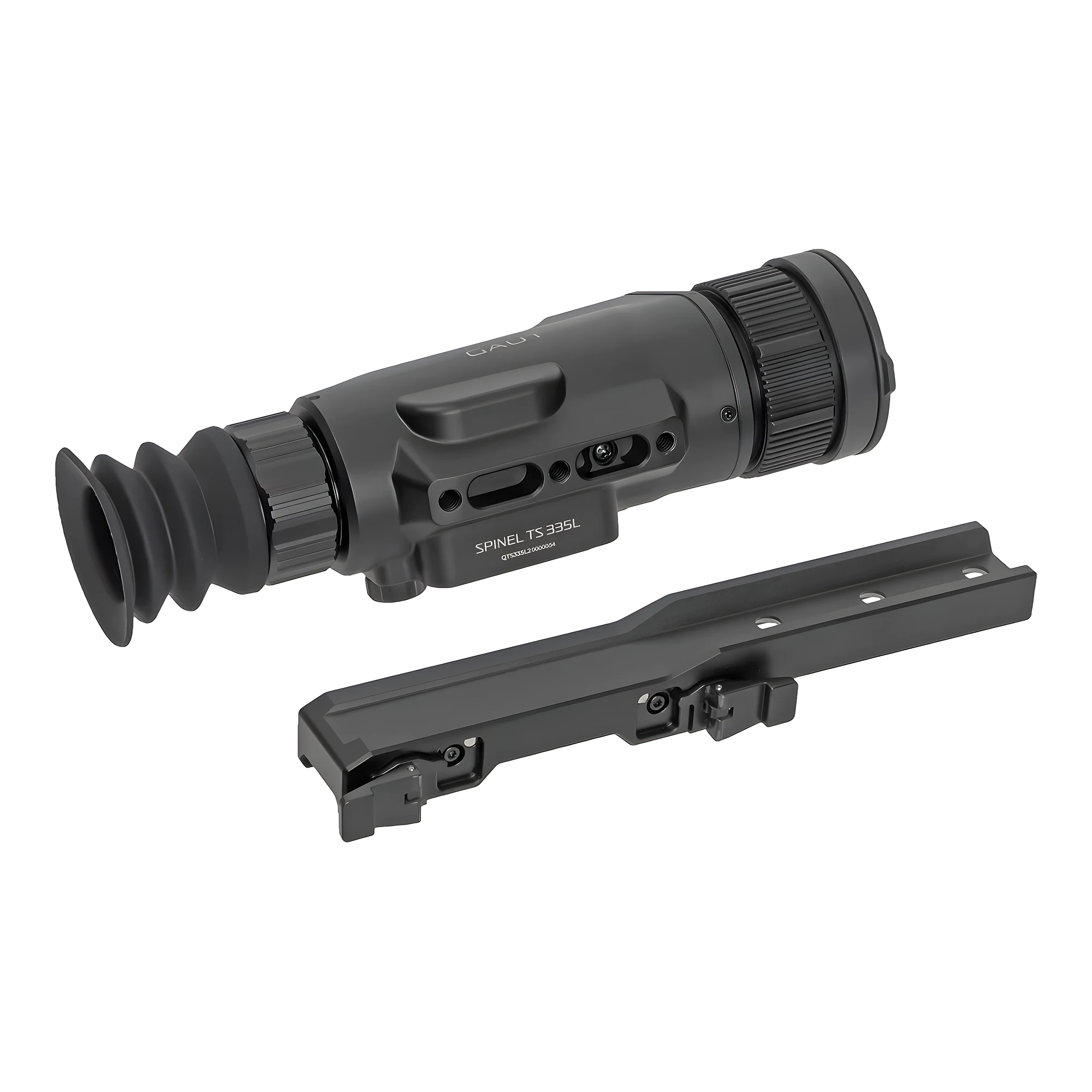

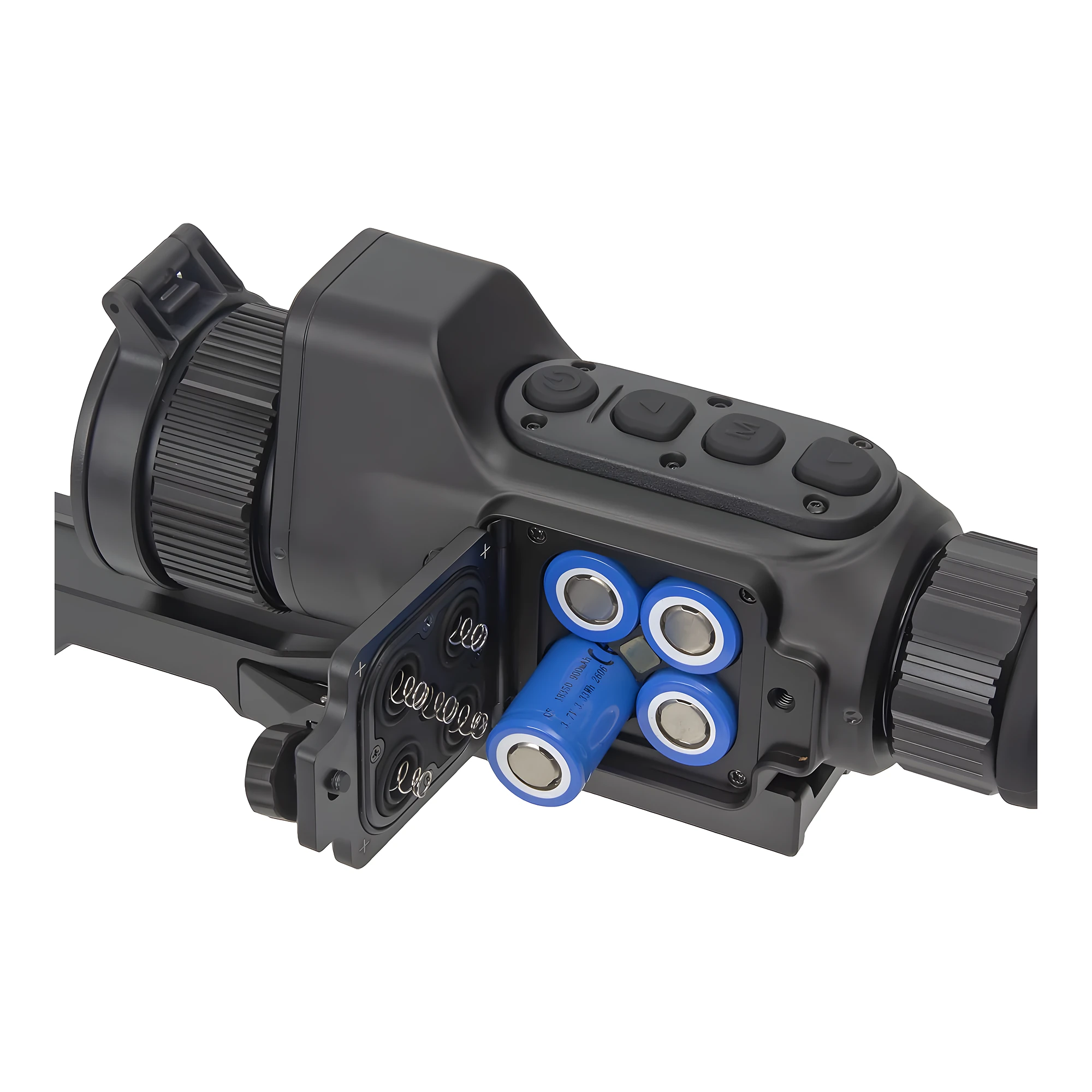

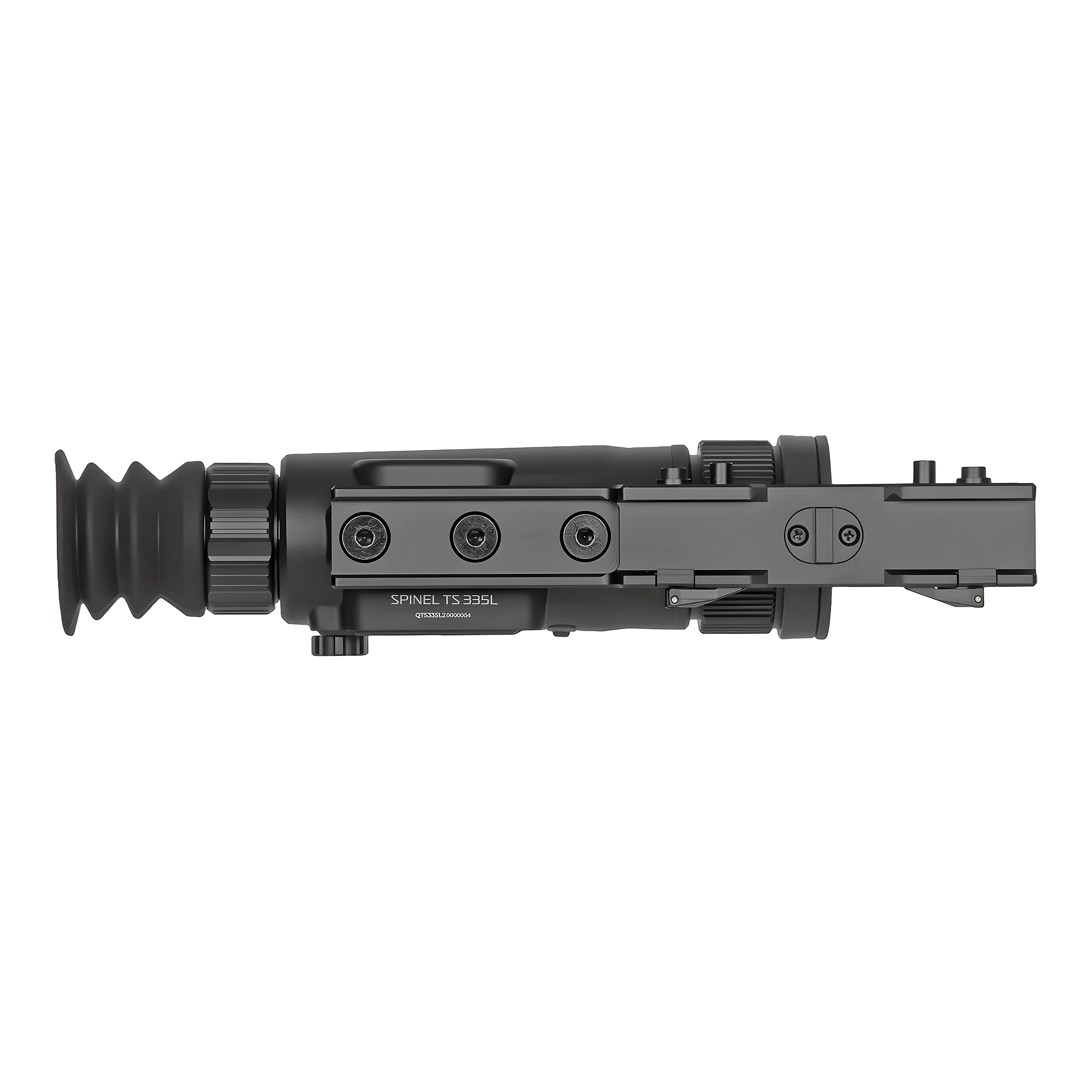

Корпус прицела выполнен из алюминиевого сплава и выдерживает дульную отдачу до 6000 Дж, благодаря чему прибор совместим с крупными калибрами (.308 Win, .30-06, 12/76 Magnum). Класс защиты IP67 гарантирует полную пыленепроницаемость и сохранение герметичности при кратковременном погружении в воду на глубину до 1 метра. Габариты корпуса составляют 207х81х60 мм при массе 725 граммов. Питание осуществляется от четырех сменных аккумуляторов типа 18350, обеспечивающих до 5 часов непрерывной работы. Полный цикл зарядки элементов питания занимает не более 3 часов. Установка на оружие выполняется при помощи быстросъемного кронштейна на планку Picatinny, входящего в комплект поставки.
Цифровые возможности и связь

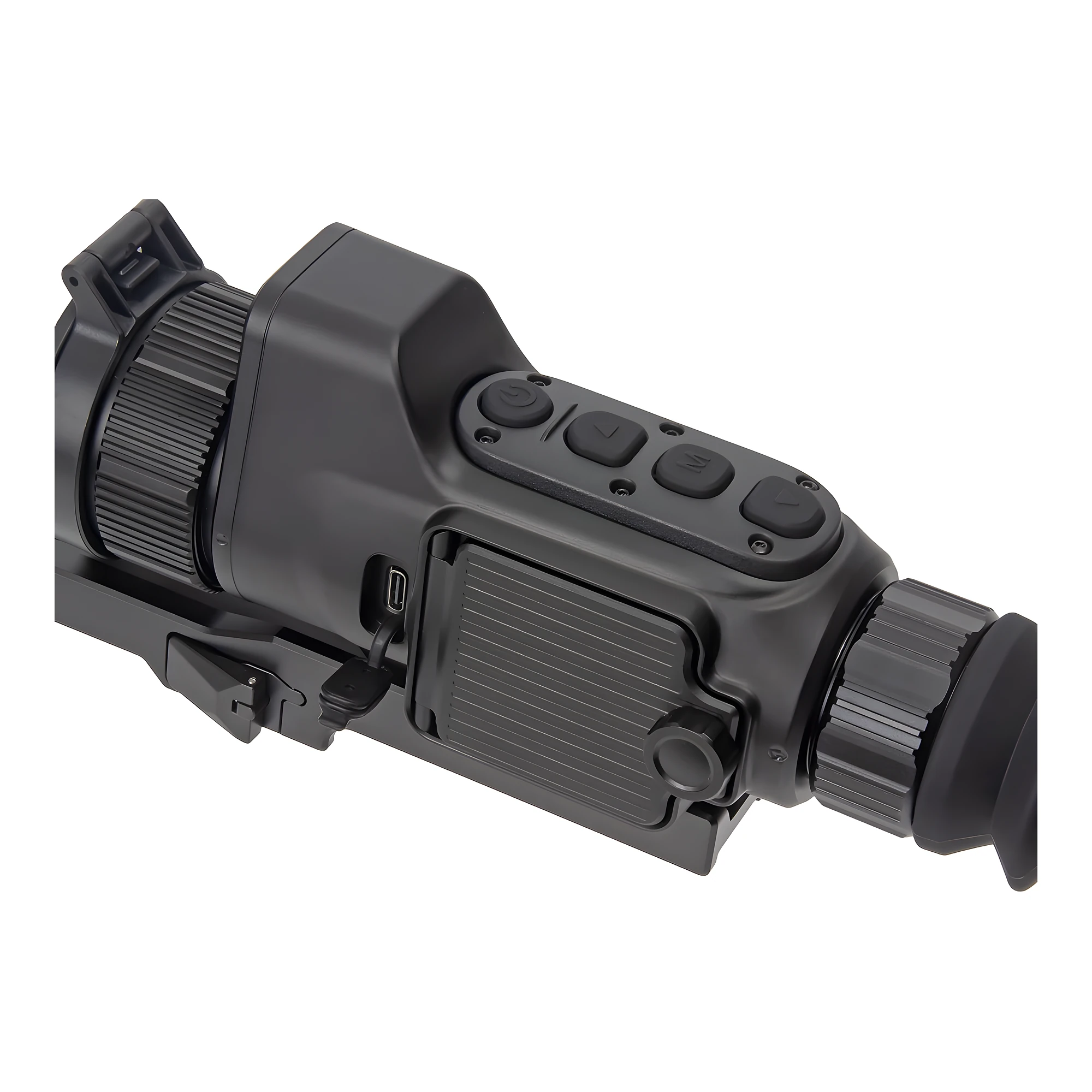

Встроенный рекордер позволяет фиксировать результаты наблюдений: фото в формате .JPEG и видео со звуком в формате .MP4 записываются на внутренний накопитель объемом 16 Гб. Модуль Wi-Fi (WLAN) обеспечивает трансляцию видеопотока в реальном времени на экран смартфона или планшета, а также управление настройками через мобильное приложение. Разъем USB Type-C применяется для выгрузки файлов на ПК и подключения внешнего источника питания.
Дистанции обнаружения и распознавания
Оптико-электронная система прицела позволяет работать по следующим типам целей:
- Автомобиль: обнаружение — 4375 м, распознавание — 1094 м.
- Человек: обнаружение — 1653 м, распознавание — 413 м.
- Кабан: обнаружение — 1458 м, распознавание — 365 м.
Ключевые особенности и преимущества
- Встроенный лазерный дальномер (до 1200 м) и баллистический калькулятор.
- Сенсор VOx 384x288, 12 мкм с высокой чувствительностью NETD ≤ 25 mK.
- Морозостойкий AMOLED-дисплей 1024х768 (50 Гц).
- Стойкость к отдаче крупнокалиберного оружия (до 6000 Дж).
- Класс пыле- и влагозащиты IP67.
- Быстросъемный кронштейн Picatinny в комплекте.
- Встроенный гироскоп, режим PiP и отслеживание горячих точек.
- Встроенный модуль Wi-Fi и память 16 Гб.
- Официальная гарантия производителя — 2 года.
