Система визуализации Микромед Visual 5MP 9,7” для микроскопа

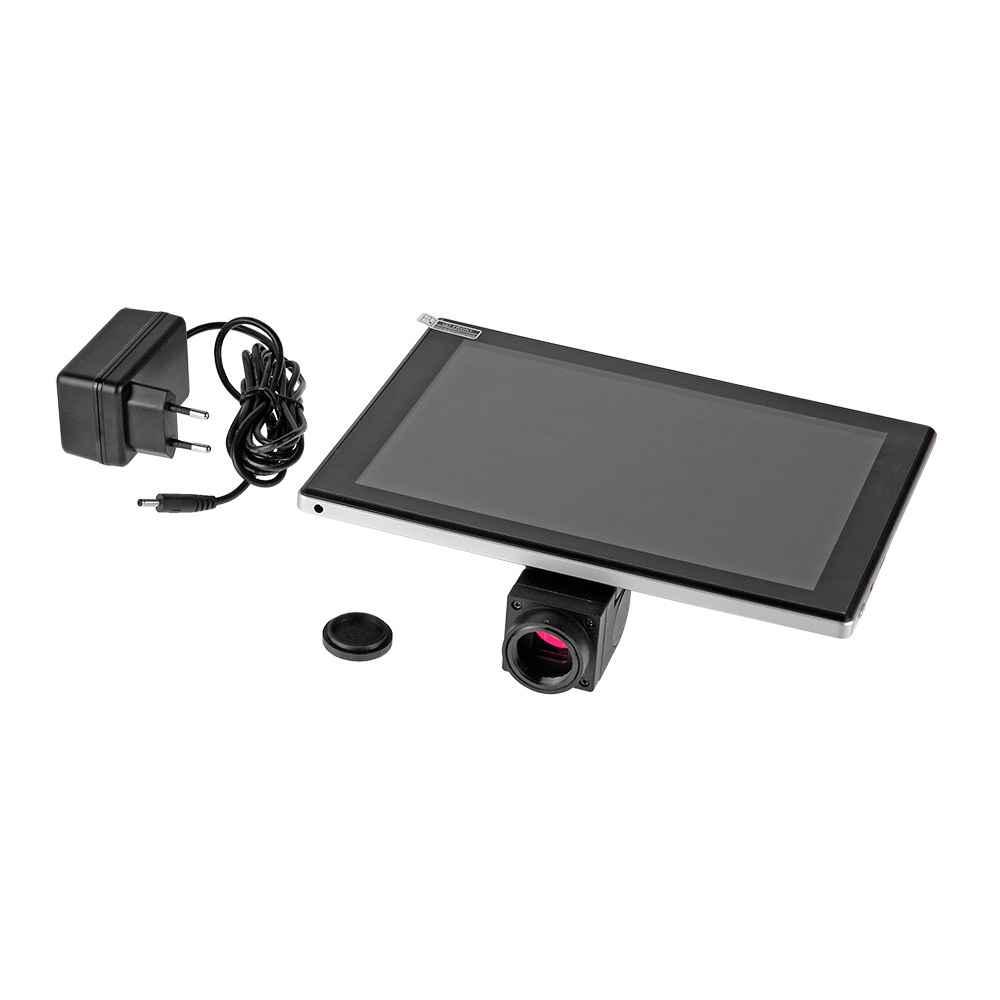

Система визуализации Микромед Visual 5MP 9.7″ для микроскопа представляет собой 5.0-мегапиксельную камеру с оптическим интерфейсом C-mount и экраном 9.7″

Главным образом, система визуализации предназначена для проведения оптического гранулометрического анализа.

Система Микромед Visual 5MP 9.7″ может использоваться как с микроскопами плоского поля, так и со стереомикроскопами. Установка системы визуализации возможна в третий (вертикальный) тубус микроскопа или используя специальный переходник (приобретается отдельно) в обычный окуляр любого микроскопа. Более того, установить систему Микромед Visual 5MP 9,7″ можно на телескоп, зрительную трубу или любой другой оптический прибор, оснащённый байонетом C-mount. Поворотный шарнир позволяет изменить угол наклона экрана для комфортной работы наблюдателя.

Корпус Микромед Visual 5MP 9.7″ изготовлен из прочного пластика с нанесением декоративного покрытия, а шарнир наклона экрана и байонет C-mount из алюминиевого сплава. На передней поверхности находится IPS тачскрин экран с диагональю 246 мм (9.7″) и с разрешением 2048×1536 пикселей и светодиодный индикатор работы устройства.

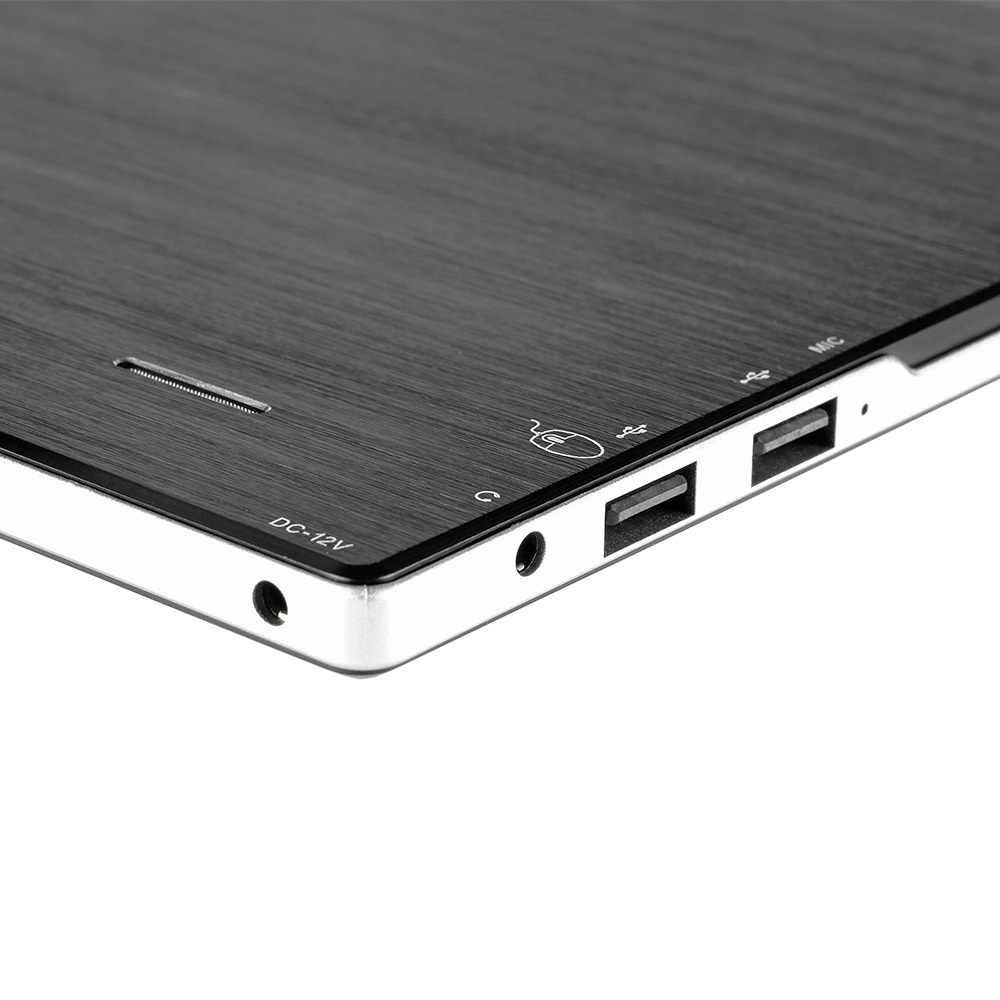

С правой стороны корпуса находятся: кнопка включения, гнездо micro HDMI и слот для карты памяти micro SD. С левой стороны: два полноразмерных USB порта, микрофон и гнездо для наушников. На нижней части корпуса находится гнездо для подключения комплектного адаптера питания 12 В.

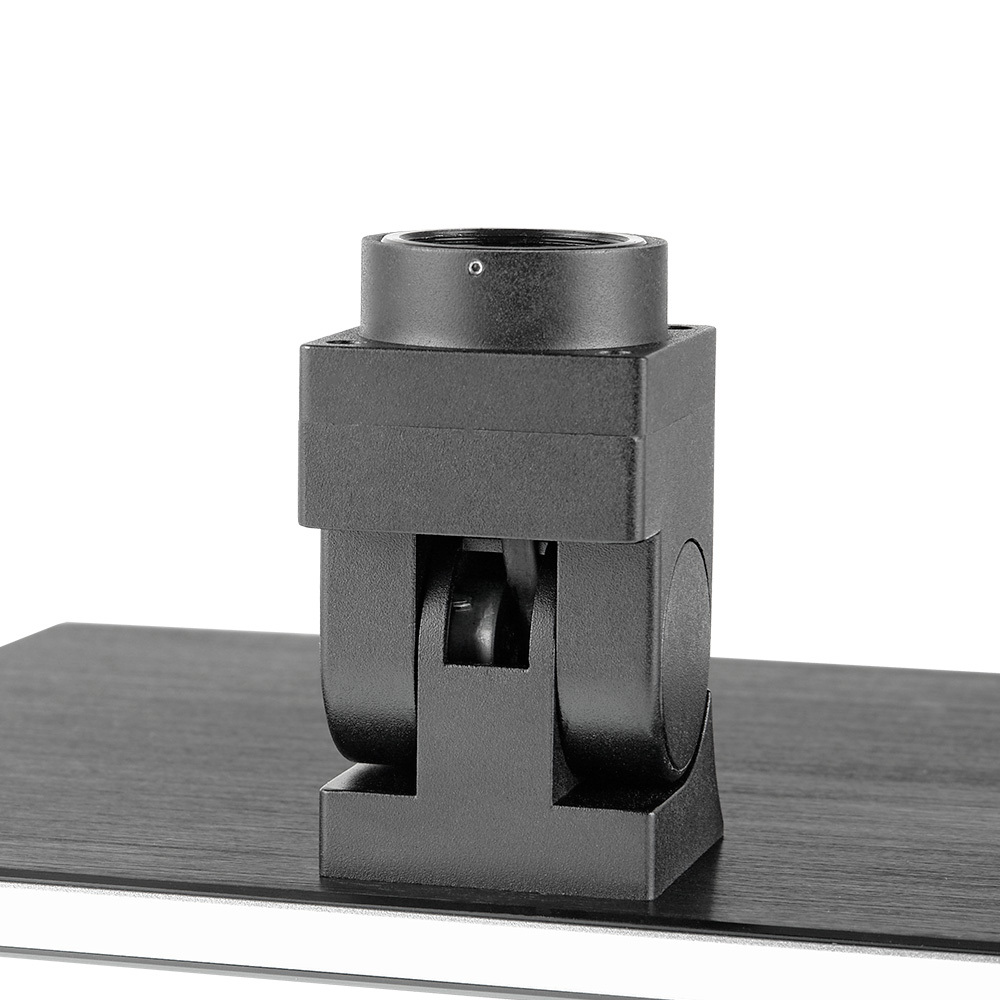

На задней части корпуса находится шарнир наклона и два динамика. Шарнир позволяет наклонить экран на угол до 90°.

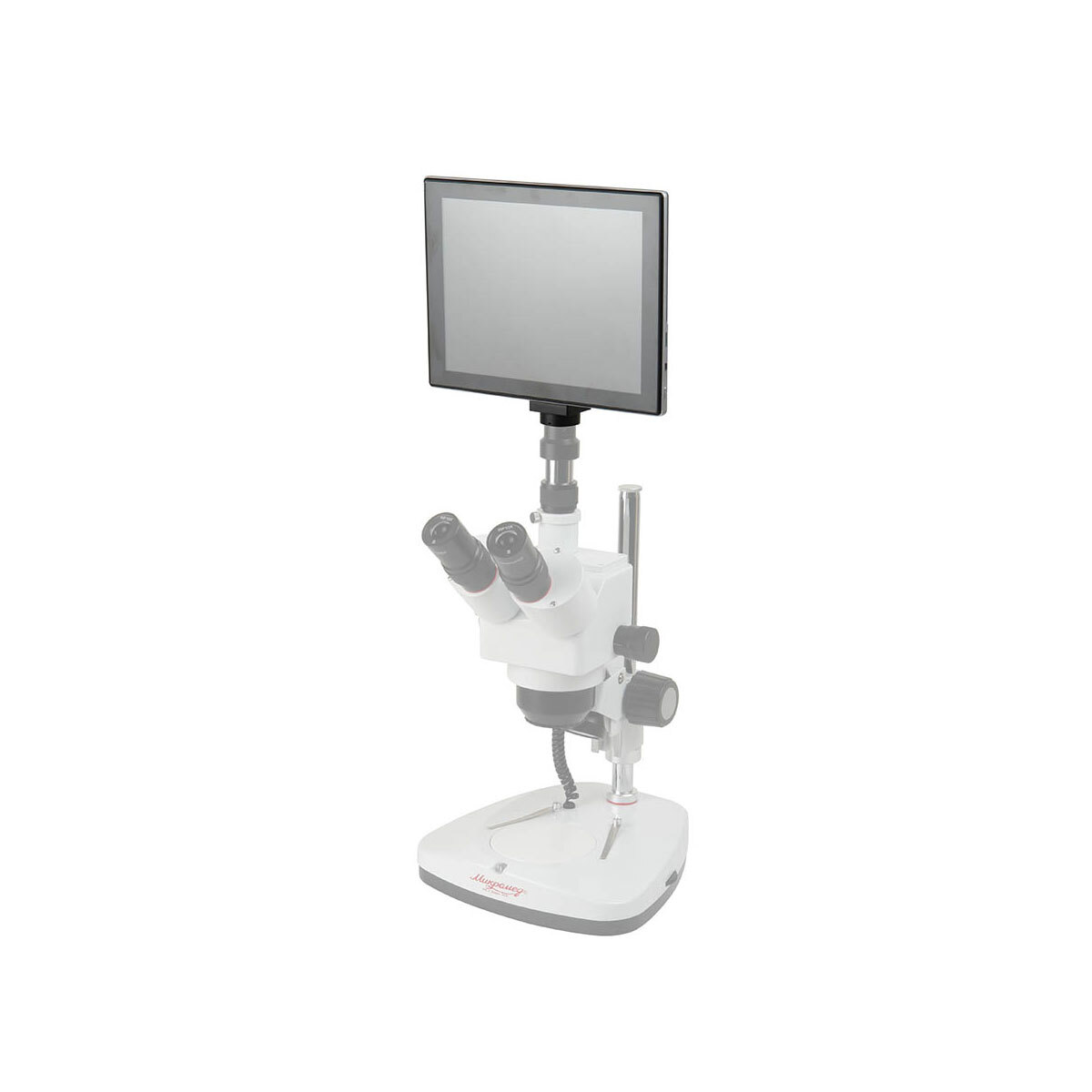

Для начала работы необходимо всего лишь установить систему в третий (вертикальный) тубус микроскопа и включить питание.

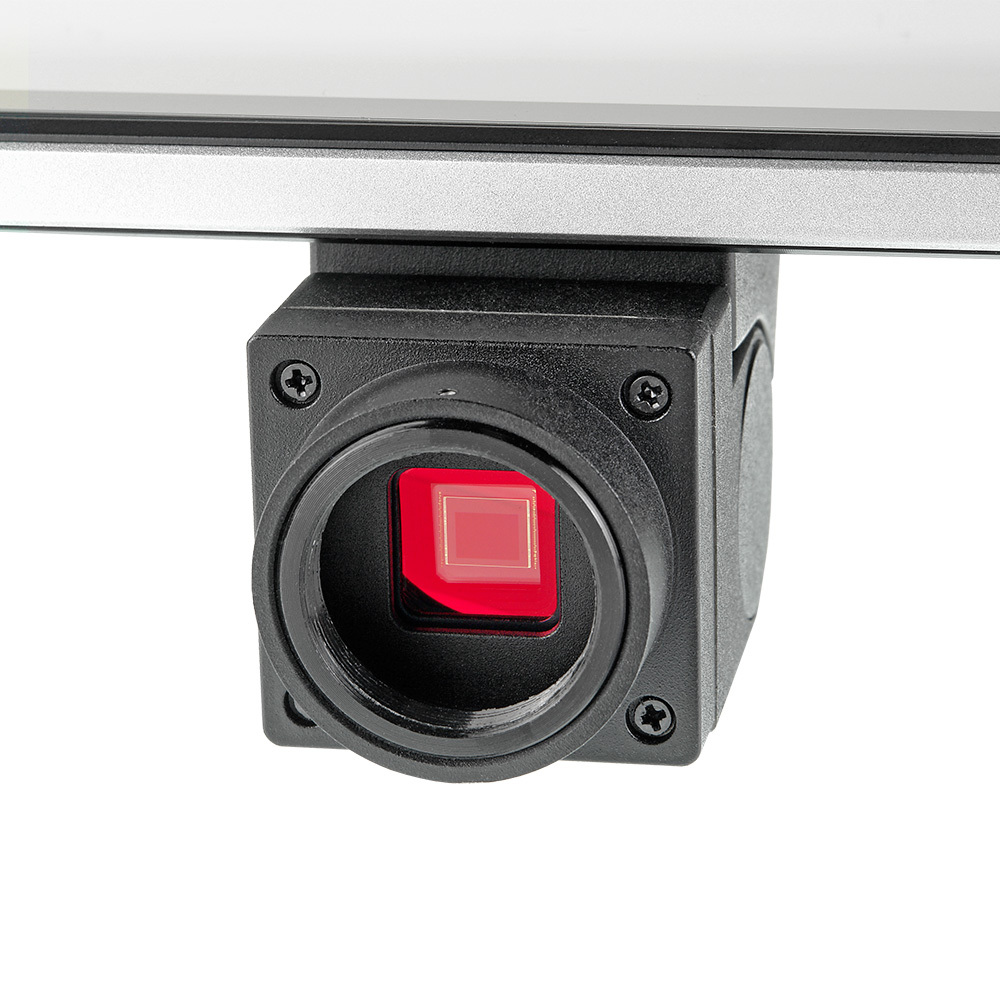

«Глазами» системы является 5.0-мегапиксельная матрица, которая позволяет делать снимки и записывать видео для последующей обработки. Матрица находится в основании шарнира для поворота экрана, для подключения системы визуализации к микроскопу предназначен байонет C-mount.

Если «глаза» прибора это её матрица, то программный комплекс это его «мозг».

Для проведения (например, оптического гранулометрического анализа) система снабжена специальным программным обеспечением S-EYE. Изображение, полученное на микроскопе передаётся в систему визуализации, затем обрабатывается программой, результат выводится на экран или сохраняется в памяти устройства. S-EYE может анализировать широкий ряд размеров частиц (зависит от увеличения микроскопа).
