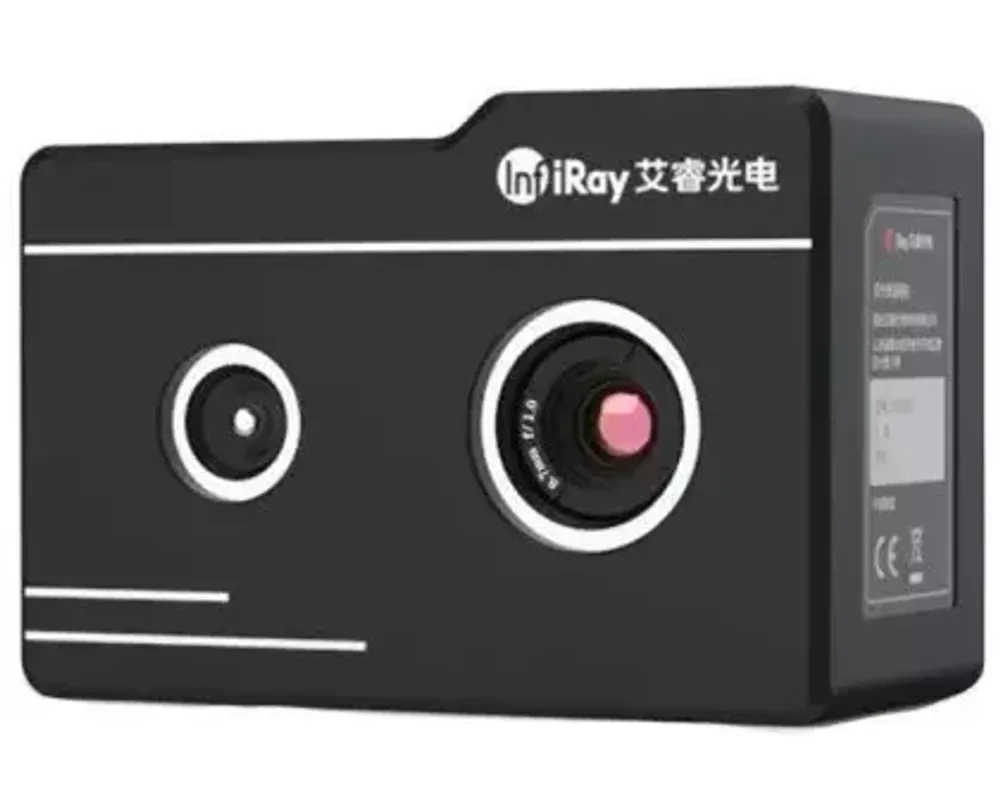

Тепловизионная камера iRay DTC 300

(0)
(0)
Добавить в сравнение

Характеристики

Диаметр объектива, мм:
9.7
Диапазон рабочих температур, °С:
-10... +50 °C
Количество каналов:
1
Калибровка:
автоматическая
Цветовые палитры:
18 шт.
Матрица:
iRay Vox
Потребляемая мощность:
5V DC
Чувствительность сенсора, mk:
<40mk
Питание:
USB 2.0
Угловое поле зрения, град:
37.2x28.3
Диапазон измеряемых температур:
0...+60С
Разрешение матрицы, px:
384x288
Выходной сигнал:
USB
Наличие Open SDK:
есть
Страна производитель:
Китай
Гарантия:
1 год
Габариты, мм:
100х120х50
Вес, г:
400
Все характеристики
Нет в наличии
Выбрать
    Преимущества товара
    Описание Характеристики
    Комплект поставки
    Отзывы
    Преимущества товара

    Тепловизионная камера
    Тепловизионная камера для постоянной съемки теплового изображения с отличным разрешением, 18 цветовых палитр позволят индивидуально адаптировать интерфейс под уникальные условия наблюдения.

    Камера для проходных пунктов
    Камера будет полезна при установке на проходных пунктах или пунктах досмотра, широкий диапазон замера температуры позволит бдительно следить за происходящим, а функция моментального сигнала тревоги при существенных отклонениях от нормы подстрахует в случае если наблюдатель отвлекся.

    Описание

    Измерительный тепловизор iRay DTC300 является компактным универсальным решением для контроля входящего потока людей на предмет повышенной температуры. Благодаря двухканальному изображению, вы получаете привычную для глаза цветную картинку и при этом вывод актуальных данных о температуре человека, попавшего в поле зрения системы. Данный прибор предназначен для контроля распространения вирусных заболеваний в местах большого скопления людей, подойдет для школ, детских садов и всех учебных заведений. Будет актуален в использовании на входе в супермаркеты, вокзалы, автобусные станции, в аэропортах и медицинских учреждений. Благодаря такому решению, вы исключите распространение опасных вирусных инфекций на вверенной территории.

    Бесконтактный медицинский тепловизор iRay DTC300 построен на основе инфракрасной матрицы с высоким разрешением и большой плотности пикселей, за счет чего, анализ температуры проводится с большей эффективностью и скоростью. Большая тепловая чувствительность исключает погрешность измерений практически полностью. Широкий спектральный диапазон и большая частота обновления обеспечит идеальную плавную картинку в инфракрасном спектре.

    Измерительный тепловизор iRay DTC300 имеет германиевую линзу диаметром 9,7 мм с очень комфортными углами обзора, позволяющими захватить большую площадь. Помимо этого, прибор оснащен цифровой двух-мегапиксельной камерой, выдающей цветную картинку превосходного качества.

    Бесконтактный промышленный термометр iRay DTC300 способен измерить и проанализировать температуру в диапазоне 0 - +60 градусов, при этом наибольшая эффективность находится в диапазоне +33 - +42 градуса. С использованием калибровочного модуля Blackbody точность измерений находится на очень высоком уровне, погрешность не превысит 0,3 градуса, по умолчанию погрешность составляет 0,5 градусов, что тоже впечатляет.

    Скорость реакции системы на тревогу составляет всего полсекунды, при этом пропускная способность составит 100 человек в минуту, дистанция работы прибора 0,5-3 метра, особенно эффективно для использования в КПП с ограниченным пространством. Тепловизионная камера iRay DTC300 оснащена системой интеллектуального распознавания лиц с сопровождением (трекингом), в пределах которых и производится замер температуры. Помимо прочего, система поддерживает облачное хранилище данных.

    Особенности тепловизионной камеры iRay DTC 300

    Тепловизионная камера
    Тепловизионная камера для постоянной съемки теплового изображения с отличным разрешением, 18 цветовых палитр позволят индивидуально адаптировать интерфейс под уникальные условия наблюдения.

    Камера для проходных пунктов
    Камера будет полезна при установке на проходных пунктах или пунктах досмотра, широкий диапазон замера температуры позволит бдительно следить за происходящим, а функция моментального сигнала тревоги при существенных отклонениях от нормы подстрахует в случае если наблюдатель отвлекся.

    Характеристики
    Диаметр объектива, мм
    9.7
    Диапазон рабочих температур, °С
    -10... +50 °C
    Количество каналов
    1
    Калибровка
    автоматическая
    Цветовые палитры
    18 шт.
    Матрица
    iRay Vox
    Потребляемая мощность
    5V DC
    Чувствительность сенсора, mk
    <40mk
    Питание
    USB 2.0
    Угловое поле зрения, град
    37.2x28.3
    Диапазон измеряемых температур
    0...+60С
    Разрешение матрицы, px
    384x288
    Выходной сигнал
    USB
    Наличие Open SDK
    есть
    Страна производитель
    Китай
    Гарантия
    1 год
    Габариты, мм
    100х120х50
    Вес, г
    400
    Комплект поставки
    1. Камера
    2. Чехол
    3. Микрофибра для чистки оптики
    4. Инструкция по эксплуатации
    5. Гарантийный талон
