Тепловизионный прицел ДИПОЛЬ D50TS1200

Прицел тепловизионный Диполь Dipol D50TS1200 с объективом 50мм и матрицей высокого разрешения предназначен для установки и ведения прицельной стрельбы из охотничьего гладкоствольного или нарезного оружия с установочной базой Weaver или Picatynny rail, а так же на быстросъемные крепления МАК. Высокая чувствительность позволяет четко и уверенно обнаружить объект охоты размером 0,5х1,8 метра на расстоянии 1200 метров, вне зависимости от времени суток, состояния атмосферы, сквозь туман, дождь, снег, а так же кустарник и редколесье.

Матрица

Тепловизионный прицел Диполь Dipol D50TS1200 построен на базе неохлаждаемой микроболометрической матрицы разрешения 384х288 пикселей, частота 50Гц, шаг детектора 17 мкм. Калибровка матрицы автоматическая электронная, без «шторки», совершенно бесшумная, изображение во время калибровки не «замирает» в самый неожиданный момент.

Объектив

Объектив из германиевого стекла, светосильный, с фокусным расстоянием 50мм и относительным отверстием 1,0. В нерабочем состоянии объектив защищен пластиковой крышкой во избежание повреждений. Крышка закреплена к корпусу прицела.

Дисплей

Изображение с тепловизионной матрицы передается и отображается на морозоустойчивом цветном OLED дисплее с разрешением 800х600 пикселей.

Корпус

Корпус тепловизионного прицела Диполь Dipol D50TS1200 легкий, прочный из алюминиевого сплава. Вес прицела с креплением 900 грамм, позволяет комфортно производить наблюдение и стрельбу. Степень герметичности IPx5 (может быть увеличена до IPx7) позволяет пользоваться тепловизионным прицелом Диполь Dipol D50TS1200 в любых погодных условиях, в том числе при сильном дожде.

С правой стороны корпуса установлена планка Weaver для дополнительного оборудования, например дальномера Sturman LE-032 с ЛЦУ или источника внешнего питания EPS-3.

Ударная стойкость

Ударная стойкость тепловизионного прицела Диполь Dipol D50TS1200 на нагрузки - 600g, соответствует большинству крупных калибров .30-06, .300 WinMag, 9,3х62.

Управление

Тепловизионный прицел Диполь Dipol D50TS1200 имеет классическую компоновку органов управления. Весь необходимый функционал выведен на пару ручек и кнопок, нет сложного запутанного меню, джойстиков, множества кнопок. Управление простое, легкое, удобное, чтобы запомнить назначение элементов, достаточно нескольких минут, нужные регулировки можно уверенно выполнять в полной темноте.

Питание прицела

2 литиевых элемента питания типоразмера CR123A. Батарейный отсек закрыт крышкой с ребристой накаткой, закрепленной к корпусу во избежание утери. Ресурса одного комплекта элементов питания достаточно для 2,5 часов работы прицела.

Внешнее питание прицела

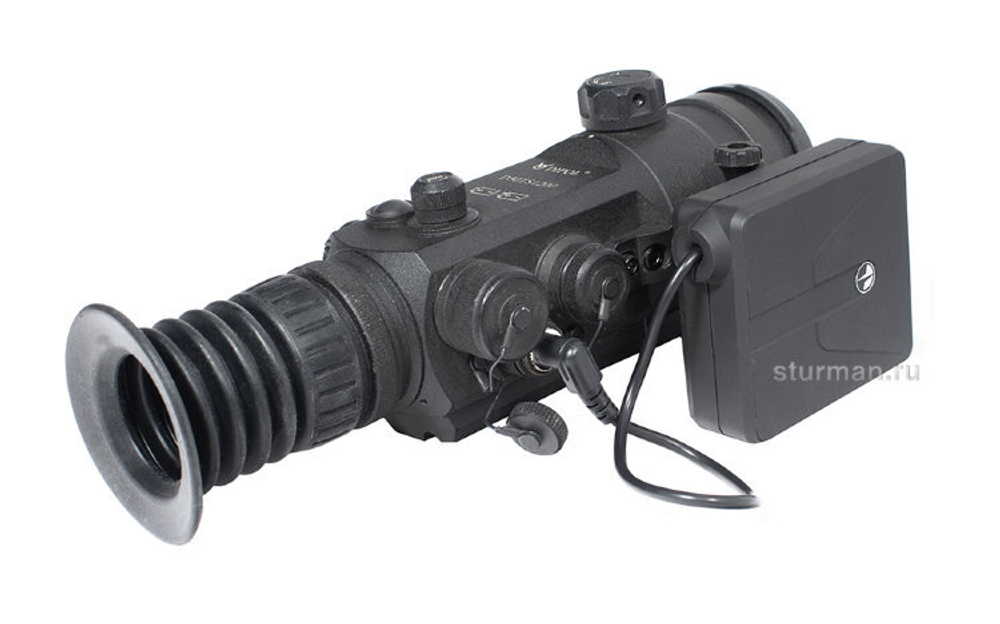

Разъем для подключения внешнего источника питания напряжением до 12В находится рядом с батарейным отсеком. Разъем так же закрывается крышкой с не скользящей ребристой накаткой. В качестве источников внешнего питания можно использовать аккумуляторные блоки EPS-3 и EPS-5. Аккумулятор EPS-3 можно закрепить на планке weaver на корпусе прицела.

Включение прицела

Включение тепловизионного прицела Диполь Dipol D50TS1200 производится поворотом ручки выключателя в положение «ON». Время включения не более 5 секунд. О работе прицела свидетельствует свечение индикатора. Если индикатор не горит или моргает, значит, требуется замена элементов питания.

Регулировка окуляра

Окуляр прицела настраивается под индивидуальные особенности зрения стрелка вращением широкого кольца с накаткой у основания наглазника. Регулировка производится один раз. После настройки окуляра в положение наиболее резкого изображения, в дальнейшем ни каких манипуляций с ним не требуется

Регулировка объектива

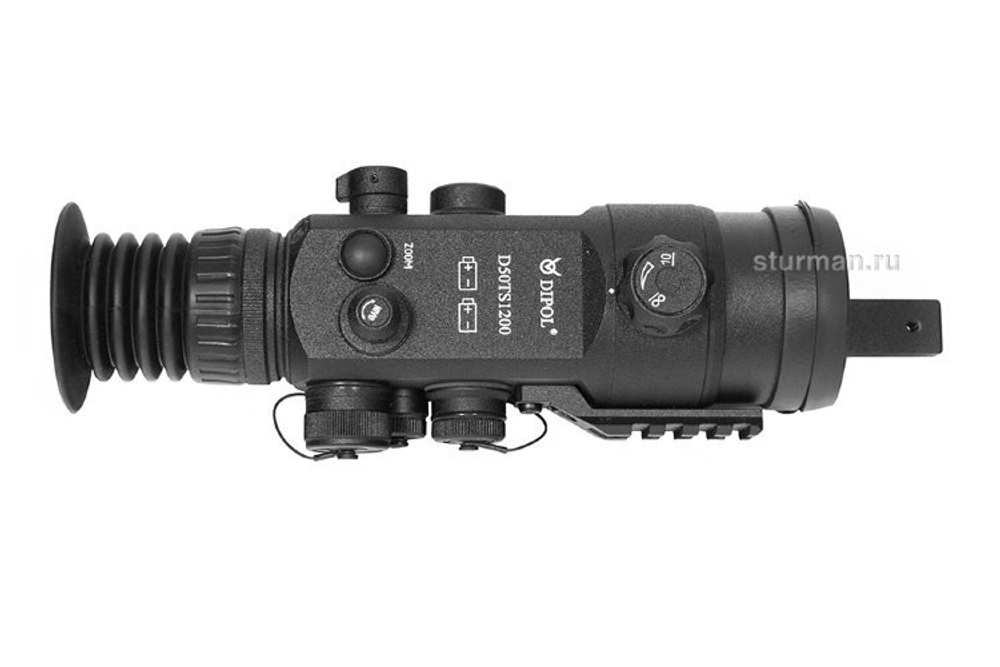

Ручка фокусировки расположена в верхней части корпуса у основания объектива. Плавным вращением ручки достигается наиболее четкое изображение объекта наблюдения на различных дистанциях. Удобная форма ручки позволяет настраивать объектив, не снимая перчаток.

Инверсия цвета INVERT. Цветное изображение.

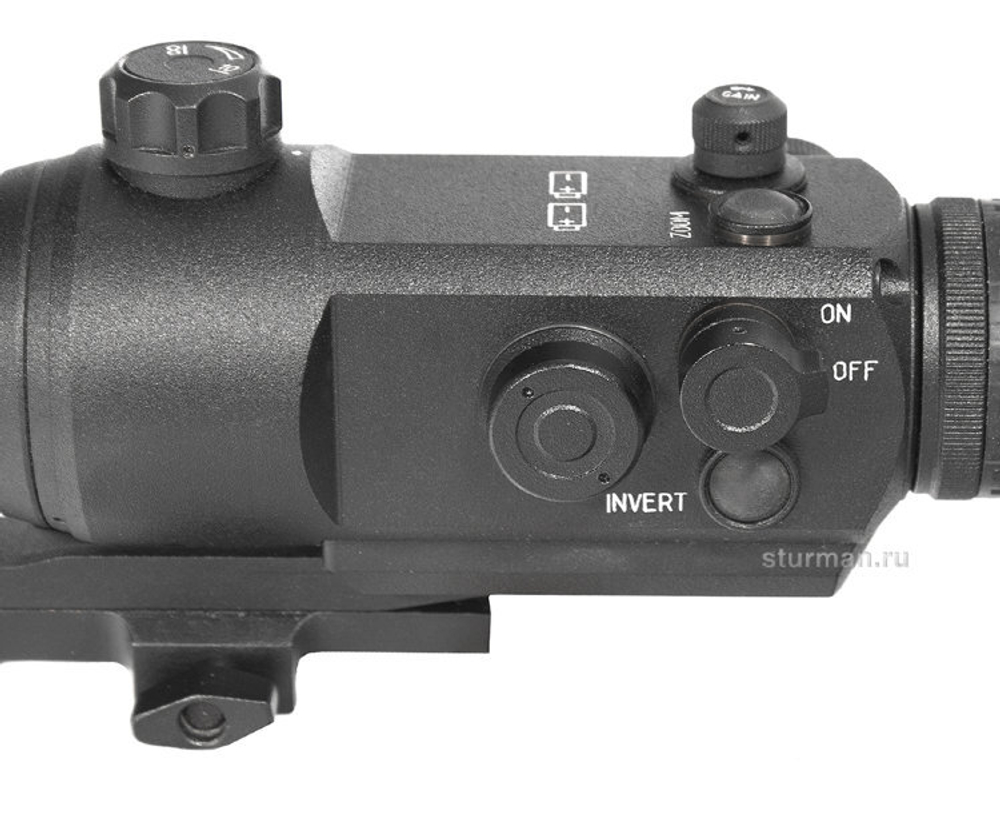

Управление цветовыми режимами изображения выведено на кнопку INVERT.

Доступна смена полярности изображения «Горячий белый» / «Горячий черный», а так же 8 цветовых палитр.

Цифровой зум Zoom

Последовательным нажатием на кнопку Zoom устанавливается цифровое увеличение в 1, 2 и 4 крата.

Регулировка усиления. Регулировка чувствительности. Регулировка яркости. GAIN

Вращением ручки GAIN производится:

- Регулировка усиления сенсора;

- Регулировка чувствительности сенсора;

- Регулировка яркости микродисплея;

Смена режимов производится коротким нажатием ручки GAIN. Текущее состояние параметров отображается в служебной строке дисплея.

Тип и цвет прицельной марки.

Регулировка вида и цвета прицельной марки производится ручкой GAIN. Доступны:

- 5 видов прицельной марки;

- 6 цветов прицельной марки;

Переход в режим редактирования вида и цвета прицельной марки производится долгим (3-5 секунд) нажатием на ручку GAIN до появления в служебной строке надписи Марка.

Корректировка СТП

Корректировка СТП тепловизионного прицела Диполь Dipol D50TS1200 происходит вращением барабана выверок. Координаты прицельной марки отображаются на дисплее. Смена вертикального и горизонтального направления перемещения прицельной марки производится коротким нажатием на барабан. Сохранение внесенных поправок и выход из режима корректировки СТП производится нажатием и удержанием барабана выверок до появления в служебной строке надписи Выход.

Выбор профиля

В прицеле имеется возможность создания и сохранения 5 пользовательских настроек включающих в себя пристрелку на различные дистанции (или на разном оружии), вид и цвет прицельной марки, цветовую палитру, полярность изображения, чувствительность сенсора, зум и яркость дисплея. Переключение между профилями происходит нажатием барабана выверок.

Коррекция дефектных пикселей

Возникающие в процессе эксплуатации дефектные пиксели можно откорректировать. Вход в режим коррекции производится нажатием и удержанием кнопки ZOOM в течение 5-7 секунд. Вращением ручки GAIN выбирается дефектный пиксель. Нажатием на ручку GAIN сменяются координаты X и Y, удаляется дефектный пиксель Save, и выполняется выход из режима коррекции Exit.
