Тепловизионный монокуляр ATAK HT12-16

Внимание к эксплуатации — первое, с чего стоит начать работу с тепловизором. Категорически запрещается направлять объектив прибора на источники интенсивного теплового излучения, включая солнце, лазерные целеуказатели, сварочные дуги, открытый огонь или раскаленные предметы. Это не просто рекомендация, а критическое правило. Игнорирование приведет к выгоранию пикселей и необратимому повреждению чувствительного микроболометра.

Назначение и сценарии применения

ATAK HT12-16 позиционируется как базовая и доступная модель в линейке HT, рассчитанная на работу на коротких и средних дистанциях. Этот компактный цифровой монокуляр подходит для дневных и ночных наблюдений. Его главная задача — поиск и отслеживание тепловых сигнатур в условиях нулевой или ограниченной видимости. Прибор эффективно работает в полной темноте, густом лесу, при тумане, задымлении или осадках. Благодаря этому монокуляр закрывает потребности широкого круга пользователей: от поиска подранка на охоте до охраны периметра, поисково-спасательных операций и туризма.

Ключевые особенности

• Матрица 256x192 пикселя (12 мкм, 50 Гц, NETD <25 мК)
• Германиевый объектив 16 мм и морозостойкий OLED-экран
• Дальность обнаружения ростовой цели до 800 метров
• Встроенный модуль Wi-Fi и запись видео со звуком на память 32 ГБ
• Умные функции: «Картинка в картинке» (PiP), Hot Track и электронный компас
• Полная защита от воды по стандарту IP67 и питание от сменного аккумулятора 18650

Тепловизионный сенсор и оптическая система

Основа прибора — неохлаждаемый микроболометр на основе оксида ванадия (VOx) с разрешением 256×192 пикселя и шагом детектора 12 мкм. Частота обновления кадров составляет 50 Гц, что обеспечивает плавную картинку без рывков при наблюдении за бегущим зверем. Показатель термочувствительности (эквивалентная шуму разность температур, NETD) составляет менее 25 мК. На практике это означает способность сенсора различать минимальные перепады температур до 0,25 °C даже в сложных условиях, таких как холод, дождь или плотная растительность.

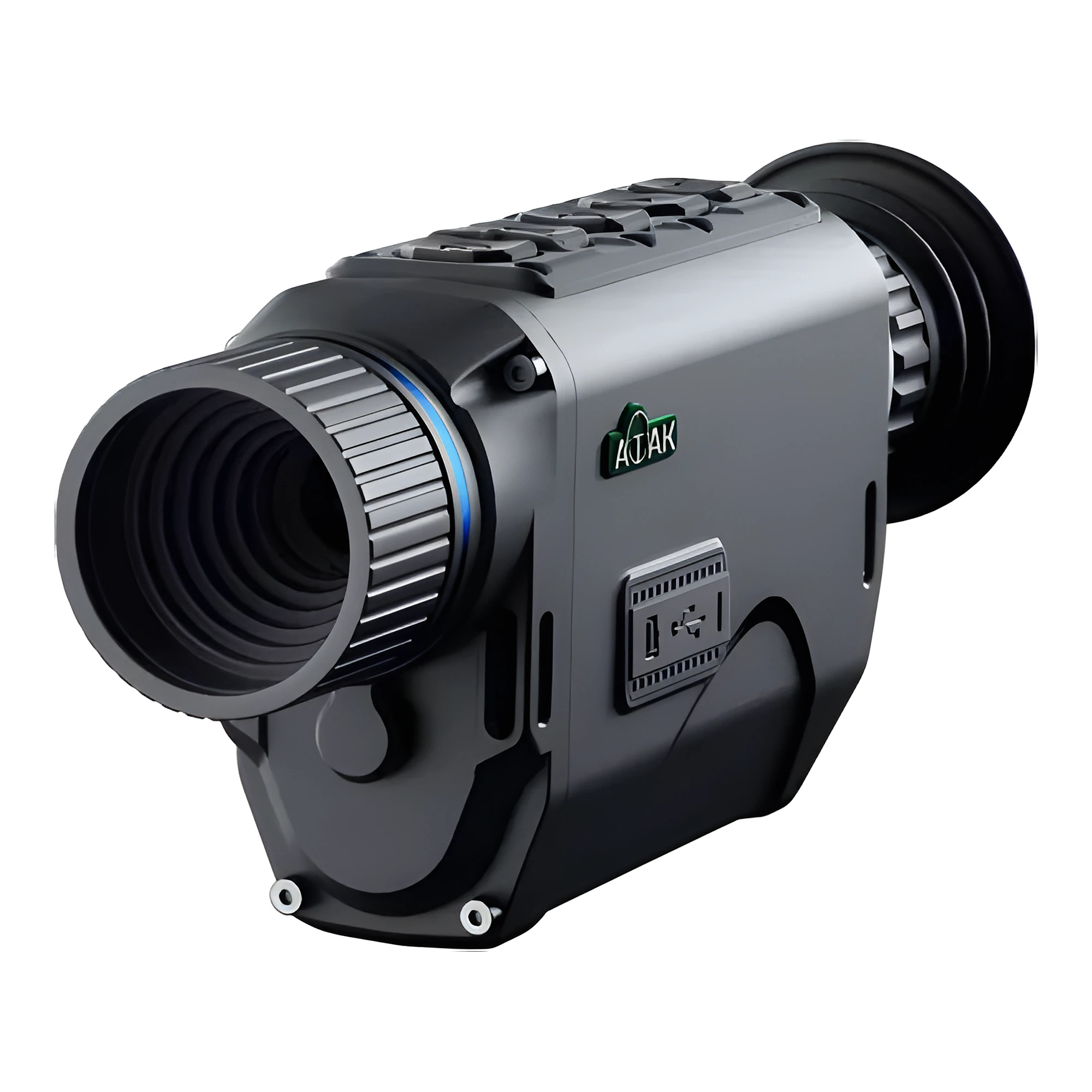

Объектив с фокусным расстоянием 16 мм и высокой светосилой F/1.0 выполнен из германия — материала, который беспрепятственно пропускает инфракрасное излучение в спектральном диапазоне 8–14 мкм. Базовая оптическая кратность 2,9x в сочетании с широким углом обзора 11°x8,2° оптимальна для динамичного наблюдения и быстрого поиска в лесу. Для детального изучения цели предусмотрен дискретный цифровой зум (×1/×2/×4/×6/×8), разгоняющий общее увеличение до 23,2x.

Резкость настраивается вручную кольцом на объективе, ближняя дистанция фокусировки составляет 5 метров. Для комфортного наблюдения без очков предусмотрена диоптрийная подстройка окуляра в диапазоне от -5 до +5 дптр, а удаление выходного зрачка 20 мм позволяет использовать прибор в защитных или диоптрийных очках. Оптическая система обеспечивает уверенное обнаружение ростовой тепловой цели (габаритами 1,7x0,5 м, например, оленя или лося) на дистанции до 800 метров.

Дисплей, калибровка и обработка изображения

Изображение выводится на морозостойкий OLED-дисплей с разрешением 1024×768 пикселей. Калибровка сенсора выполняется с помощью шторки и может работать как в автоматическом, так и в ручном режиме. За качество картинки отвечает программный алгоритм улучшения ATAK IRST. Для обслуживания матрицы предусмотрена полезная сервисная функция корректировки «битых» пикселей, позволяющая поддерживать чистоту изображения.

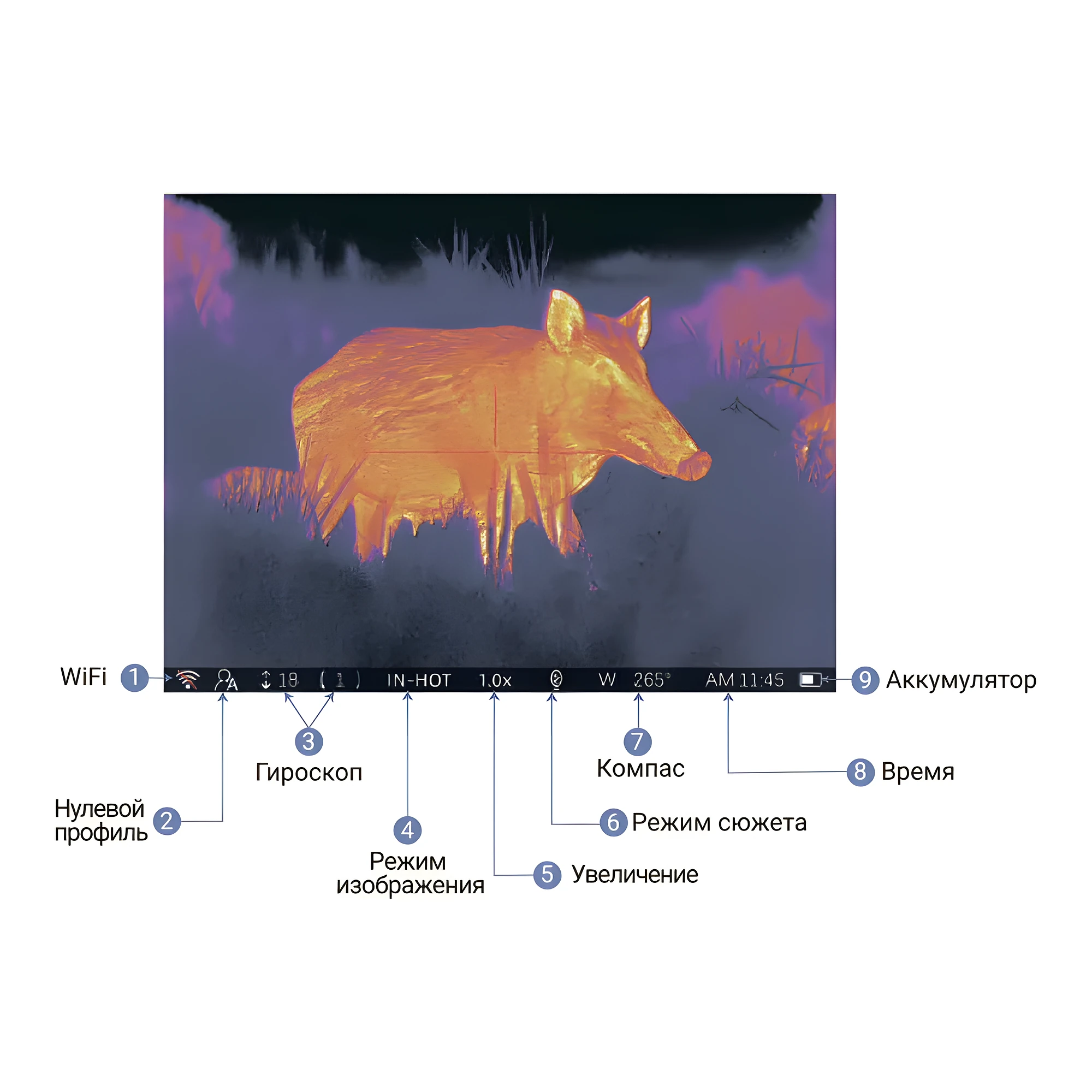

Прибор легко адаптируется под любые условия освещения и ландшафта. Пользователю доступны 5 цветовых палитр (White-Hot, Black-Hot, Red-Hot, IronRed, Sky) и 3 сценарных режима (город, дождь, тропический лес). Дополнительно можно тонко отрегулировать уровни яркости, контраста и резкости. Для удобства удержания объекта в поле зрения реализована функция маркировки центра экрана.

Встроенные смарт-функции и мультимедиа

Монокуляр оснащен аналитическими функциями для повышения эффективности поиска. Режим «Картинка в картинке» (PiP) выводит увеличенное в два раза изображение центральной зоны, что позволяет детально изучать цель без потери контроля над общим полем зрения. Функция Hot Track автоматически отслеживает самую горячую точку в кадре. Для ориентации на незнакомой местности встроены электронный компас и гироскоп.

Встроенный рекордер сохраняет фото и видео в разрешении 1024×768 пикселей на внутреннюю память объемом 32 ГБ. Наличие микрофона позволяет записывать звуки леса или голосовые комментарии. Запись может начинаться автоматически при включении прибора, а на файлы накладываются отметки даты и времени.

Модуль Wi-Fi обеспечивает интеграцию со смартфонами через фирменное приложение Atakam (доступно для Android и iOS). Это дает возможность дублировать экран на телефон и управлять съемкой удаленно. Для передачи данных на ПК используется порт USB-C, через который также можно обновлять прошивку напрямую.

Питание, эргономика и защита корпуса

Источником питания служит один съёмный аккумулятор типа 18650 (Li-ion, 3.7В). Важно использовать элементы питания без платы защиты, так как они имеют стандартную длину и точно помещаются в отсек. Батарейный блок расположен снизу и закрыт подпружиненной крышкой, которая легко открывается одним пальцем — это удобно при замене аккумулятора на морозе или в полной темноте. Время автономной работы достигает 6 часов. Для длительных наблюдений предусмотрена поддержка внешнего питания от PowerBank через разъем USB-C, а также режимы энергосбережения: «сон» и автовыключение.

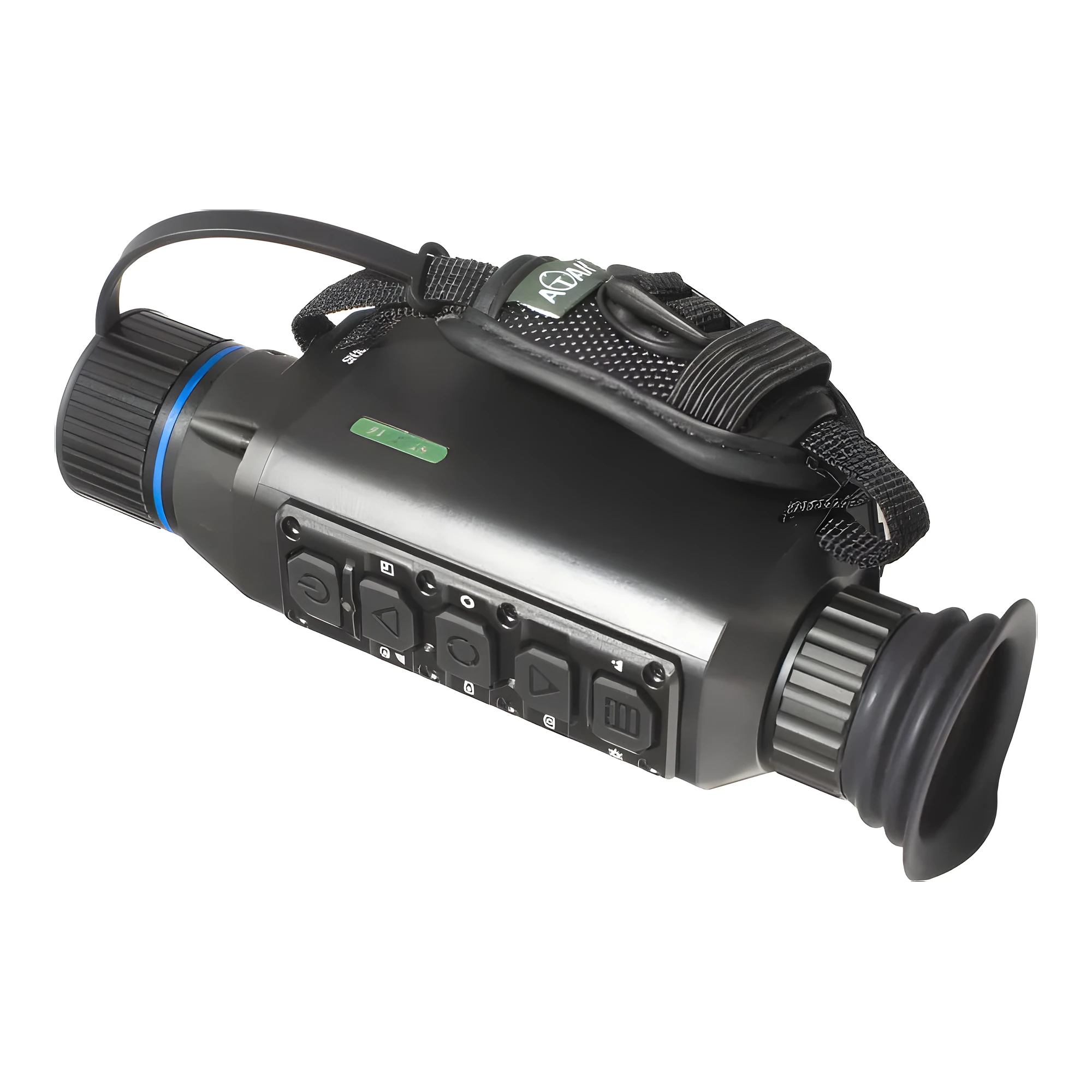

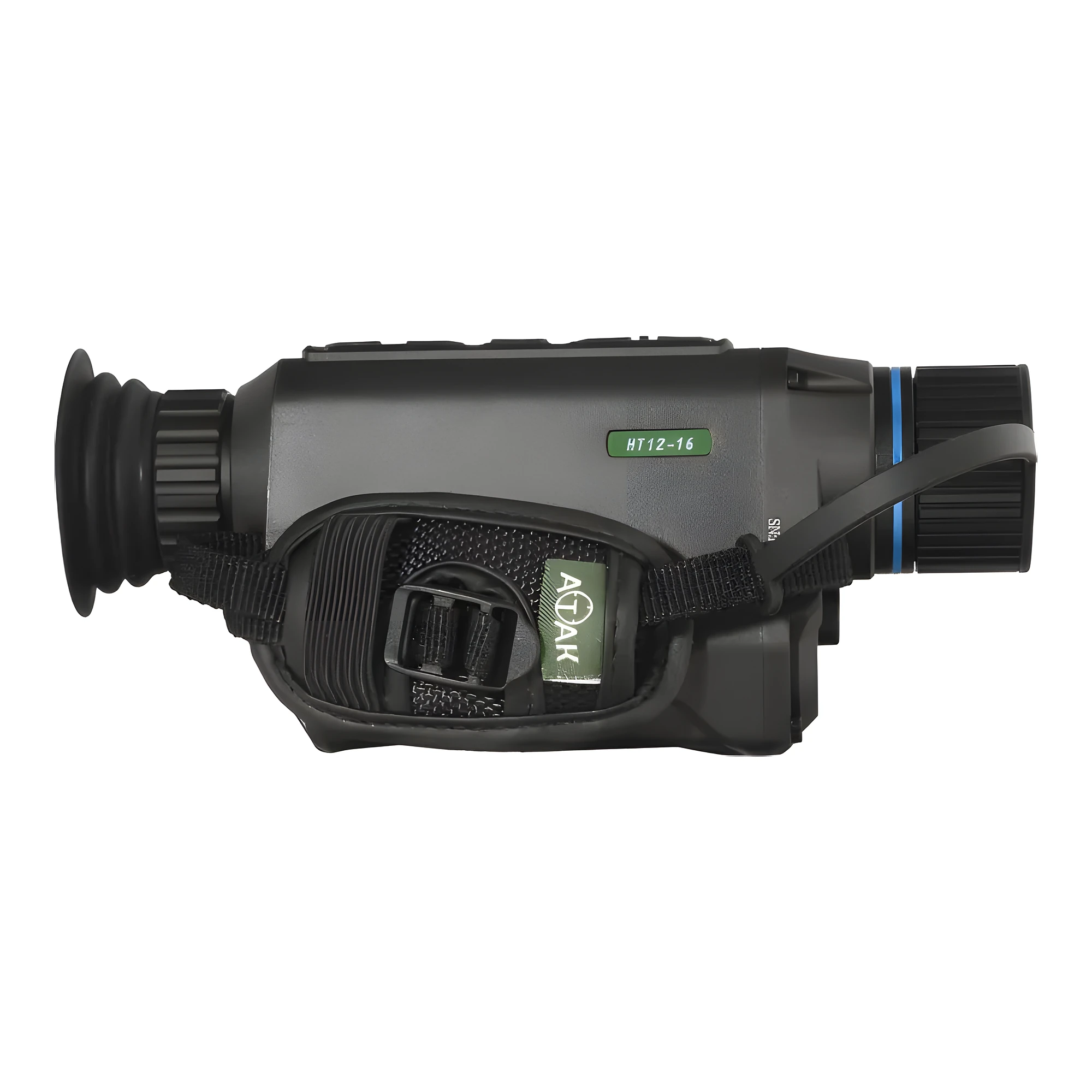

Управление осуществляется бесшумными кнопками, расположенными под любую ведущую руку. Благодаря разной форме кнопок и штампованным иконкам они легко различаются тактильно в темноте. Комбинированный корпус из алюминиевого сплава и конструкционного пластика отличается высокой прочностью. При габаритах 165×70×40 мм вес прибора составляет всего 0,33 кг — монокуляр помещается в ладонь и не перегружает походное снаряжение. На нижней части предусмотрена стандартная резьба 1/4" для установки на штатив.

Устройство имеет класс защиты IP67. Это означает полную изоляцию от пыли, защиту от внутреннего запотевания и способность выдерживать кратковременное погружение в воду на глубину до 1 метра. Рабочий диапазон температур от -20 до +50 °C позволяет использовать тепловизор в большинстве климатических зон.

Документация

• Инструкция ATAK HT12.pdf
