Тепловизионный монокуляр ATAK HT16-35LRF (с дальномером)

Тепловизор с дальномером ATAK HT16-35LRF — это цифровая камера в форм-факторе классического монокуляра. Прибор работает в длинноволновом инфракрасном диапазоне (8-14 мкм), что позволяет вести круглосуточные наблюдения независимо от уровня освещения. Черный корпус с практичным лакокрасочным покрытием не дает бликов и не привлекает лишнего внимания. Сценарии применения выходят далеко за рамки охоты, видеофиксации или поиска подранков. Монокуляр эффективно решает задачи охраны периметра, ориентирования на местности в туризме, поиска утечек тепла и проведения поисково-спасательных работ. Важное эксплуатационное правило: объектив категорически запрещено наводить на источники сильного тепла (Солнце, лазерные излучатели, сварку), чтобы избежать необратимого повреждения сенсора.

Тепловизионный сенсор и качество изображения

Основа прибора — неохлаждаемый микроболометр из оксида ванадия (VOx) с высоким разрешением 640x512 пикселей и шагом детектора 12 мкм. Эквивалентная шуму разность температур (тепловая чувствительность NETD) составляет 20 мК. На практике это дает серьезное преимущество перед стандартными матрицами 384x288 с NETD 25-35 мК. Прибор уверенно выделяет минимальные перепады температур даже в сложных погодных условиях — во время плотного тумана, снегопада или тропического дождя. Частота обновления кадров 50 Гц обеспечивает плавную картинку без рывков при наблюдении за быстро движущимися объектами.

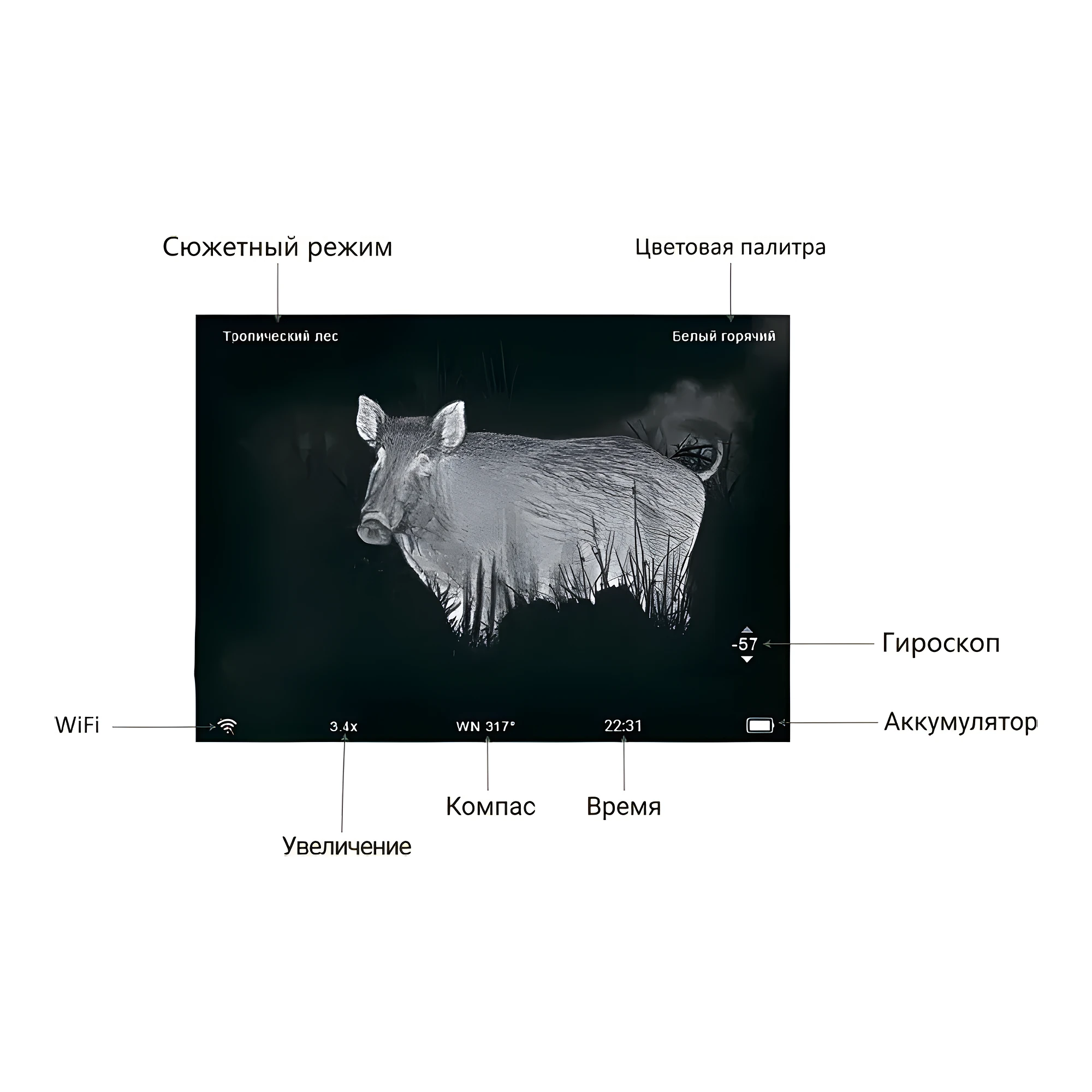

Изображение выводится на AMOLED-дисплей с разрешением 1024x768. В отличие от классических OLED-экранов, эта технология сохраняет высокую яркость и не оставляет шлейфов от объектов в движении даже на сильном морозе. За программную обработку отвечает фирменный алгоритм ATAK IRST. Пользователю доступны 6 цветовых палитр и 3 сюжетных режима (лес, город, тропический дождь) для точной адаптации под конкретный ландшафт. Калибровка матрицы возможна как в автоматическом, так и в ручном режиме с использованием шторки. При необходимости можно вручную скорректировать параметры изображения и программно удалить «битые» пиксели.

Оптическая система и дальность обнаружения

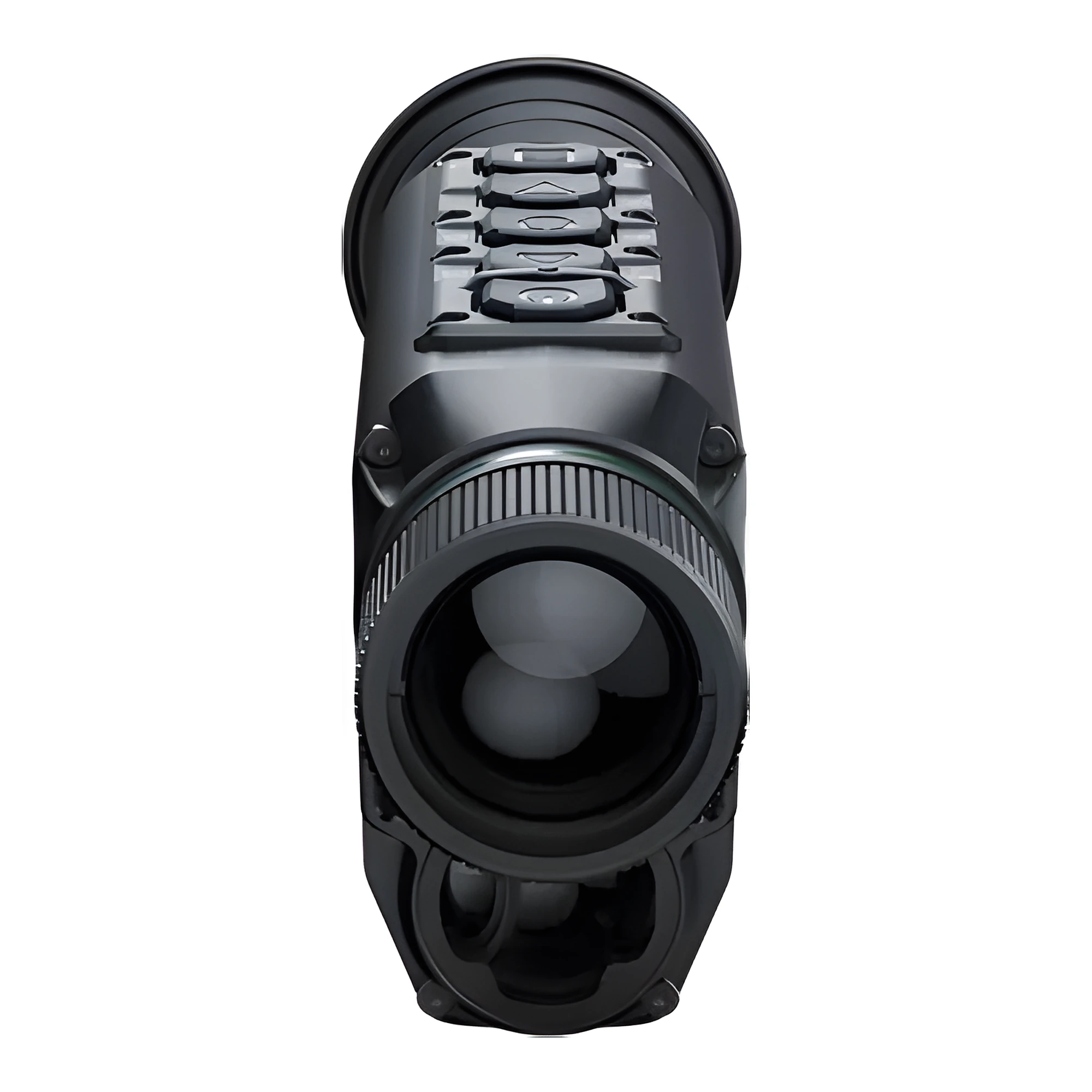

Монокуляр оснащен германиевым объективом с фокусным расстоянием 35 мм. Диафрагменное число F/1.0 гарантирует максимальную светопропускающую способность для инфракрасного спектра, собирая максимум теплового излучения от объектов. Такая оптика в связке с 640-й матрицей позволяет обнаружить стандартную ростовую цель (1,7x0,5 м) на дистанции до 1800 метров. Это заметно превосходит возможности младшей модели ATAK HT13-35LRF как по дальности, так и по ширине обзора.

Базовое оптическое увеличение составляет 2,6x — это оптимальное значение для комфортного поиска цели на средних дистанциях. Цифровой зум работает с шагом x2/x4/x6/x8, разгоняя общую кратность до 20,8x. Благодаря высокому разрешению сенсора, детализация зверя сохраняется на рабочем уровне даже при 8-кратном цифровом увеличении. Поле зрения составляет 12,5x10 градусов, обеспечивая широкий охват пространства. Фокусировка осуществляется вручную кольцом на объективе, ближняя дистанция резкости начинается от 5 метров. Окуляр оснащен диоптрийной подстройкой в диапазоне -5/+5 дптр. Удаление выходного зрачка 20 мм позволяет комфортно вести наблюдение, не снимая диоптрийных или защитных очков.

Лазерный дальномер и навигация

Встроенный лазерный дальномер измеряет дистанции до 1000 метров. Ночью глазомер часто подводит, поэтому точный замер расстояния критически важен для расчета баллистической поправки, прокладки маршрута или определения дистанции из укрытия. Дальномер поддерживает режим непрерывного сканирования, что особенно удобно при работе по движущимся целям.

Навигационный блок включает электронный компас и гироскоп. Они помогают ориентироваться на незнакомой местности и контролировать угол завала прибора или оружия. Дополнительный функционал представлен режимом «картинка в картинке» (PiP x2) для детального изучения объекта без потери контроля над общим полем зрения. Функция Hot Track автоматически отслеживает самую горячую точку в кадре, а для удобства наведения предусмотрена маркировка центра экрана.

Мультимедиа и интерфейсы

Встроенный рекордер сохраняет фото с максимальным разрешением 3.1 МП (2048x1536) и видео 1024x768 в стандартных форматах .jpg и .mp4. Наличие микрофона позволяет записывать звуки леса или голосовые комментарии наблюдателя. Старт записи можно настроить автоматически или запускать вручную. Файлы сохраняются на съемную карту памяти microSD объемом до 128 ГБ, при этом на каждый кадр накладывается штамп даты и времени.

Для проводного подключения предусмотрены порты USB-C (связь с ПК) и Micro HDMI (вывод картинки на внешний ТВ или монитор). Беспроводная связь реализована через модуль Wi-Fi. Прибор работает с популярными мобильными приложениями Roadcam и Okcam (iOS, Android), а также поддерживает тестирование фирменного ПО Atakam для Android (версия для iOS находится в стадии регистрации). Это позволяет дистанционно управлять тепловизором и поддерживать обратную связь с производителем. Обновление прошивки происходит полностью автономно через карту памяти.

Эргономика, питание и защита корпуса

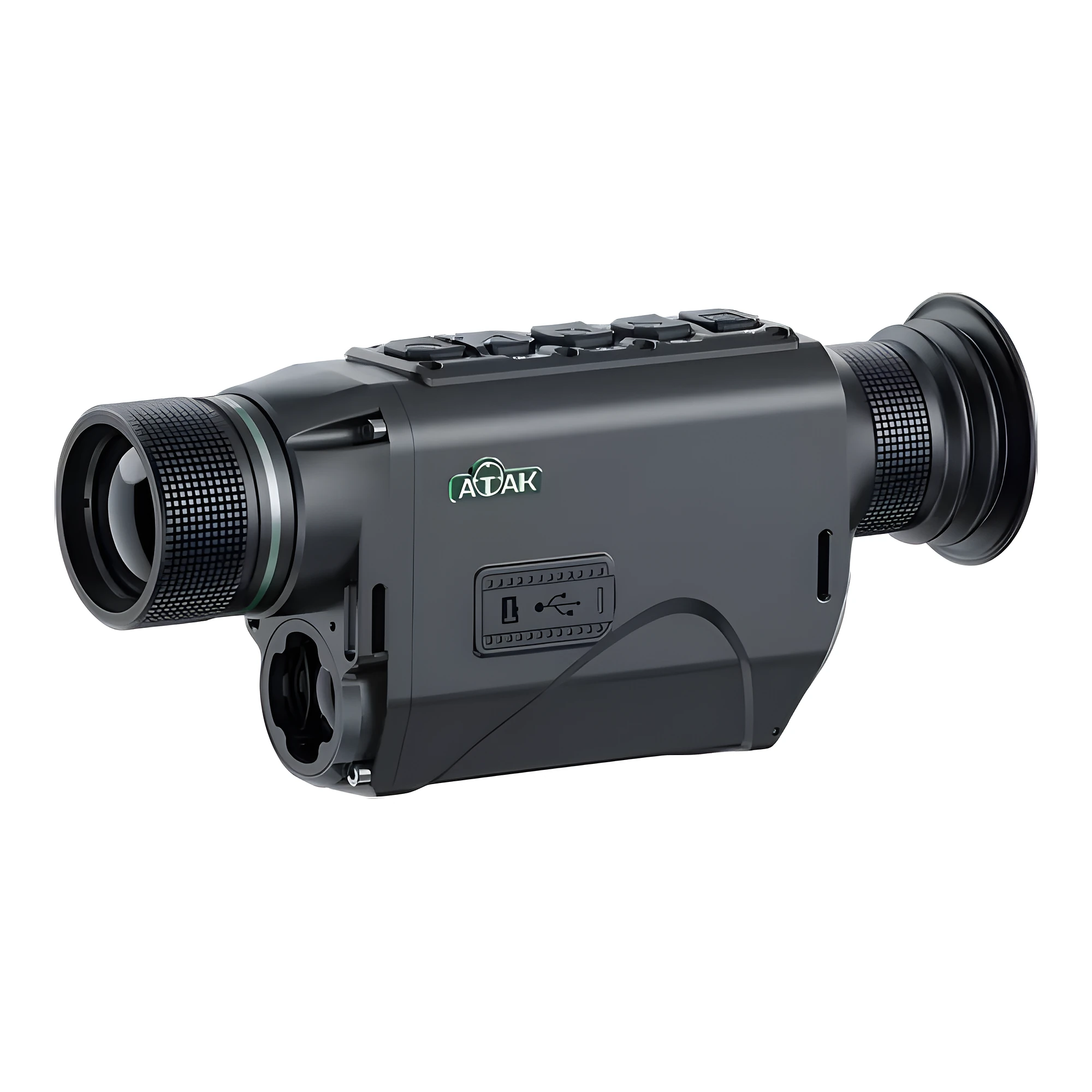

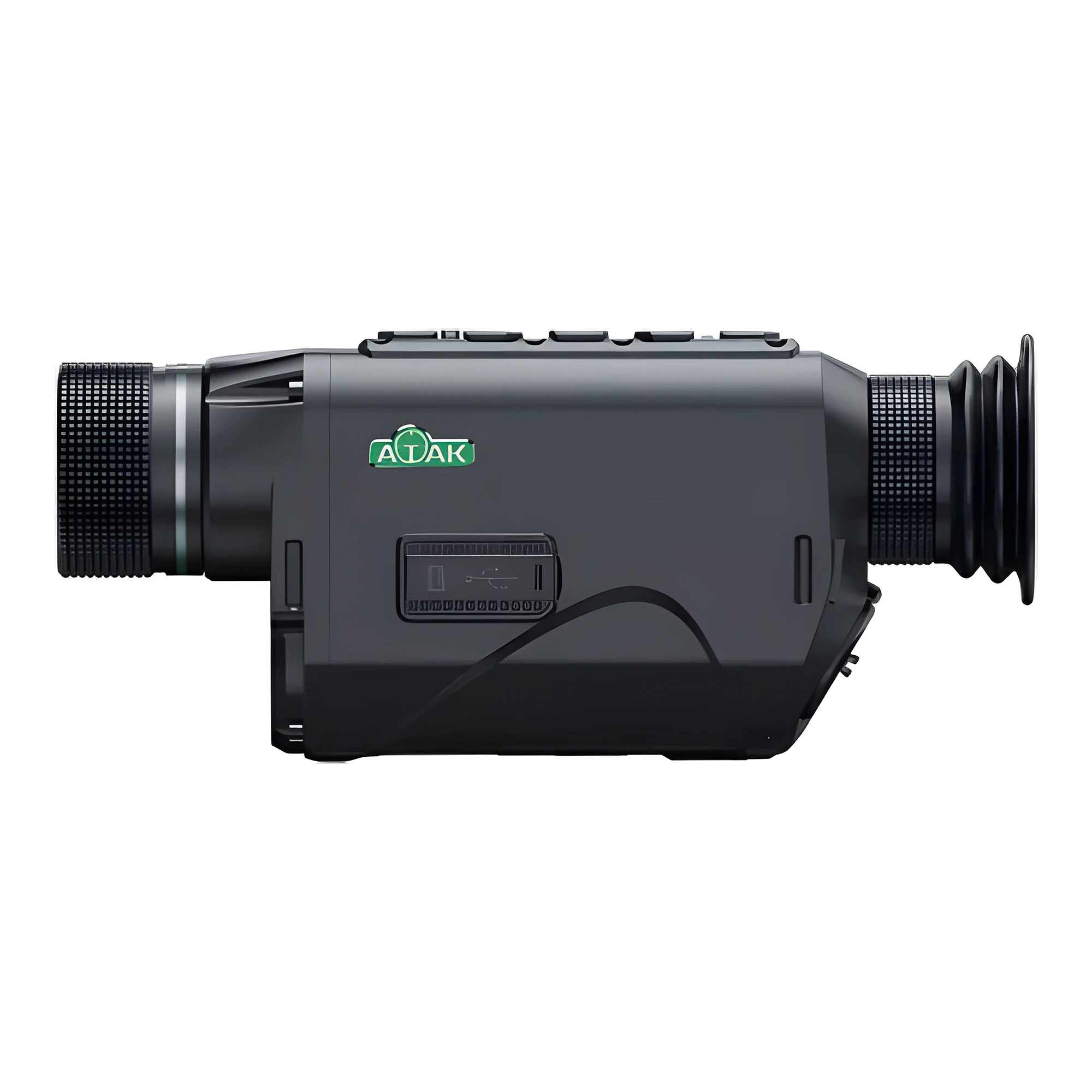

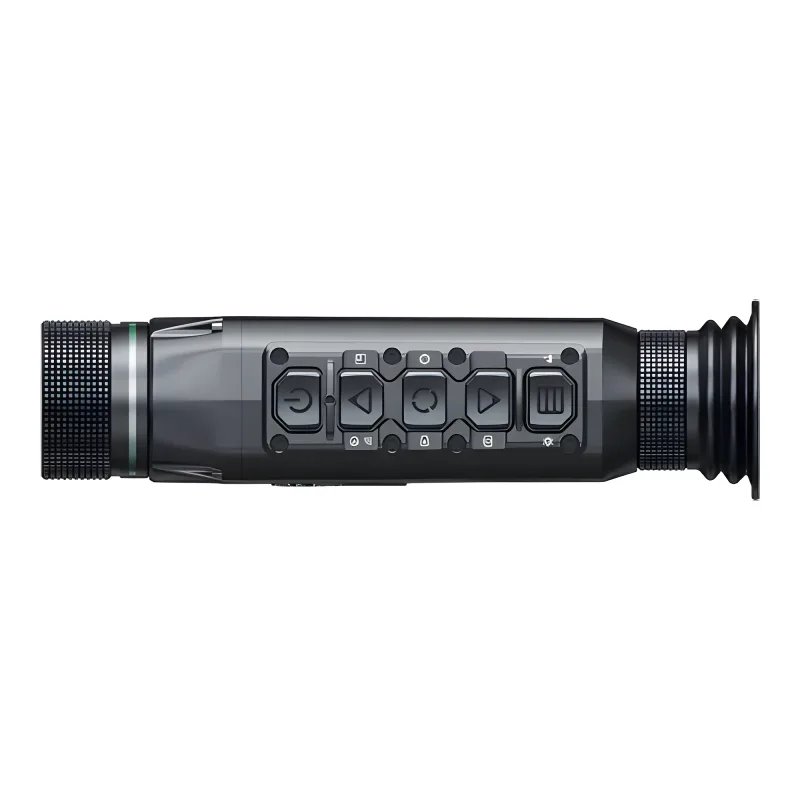

Корпус выполнен из прочного алюминиевого сплава и конструкционного пластика. При габаритах 170x40x70 мм прибор весит всего 375 граммов вместе с батареей. Симметричный дизайн позволяет одинаково удобно управлять монокуляром как правой, так и левой рукой. Кнопки тактильно различимы вслепую и снабжены интуитивно понятными иконками.

Питание обеспечивает один съемный аккумулятор формата 18650 (с плоским плюсовым контактом). Полного заряда хватает на время автономной работы до 6 часов. Крышка батарейного отсека подпружинена, что ускоряет замену элемента питания в темноте. Для экономии энергии предусмотрены спящий режим и функция автовыключения. При длительных стационарных наблюдениях можно подключить внешний Power Bank через гнездо USB-C.

Тепловизор защищен по стандарту IP67. Он не просто защищен от брызг, а полностью изолирован от пыли, выдерживает проливной дождь и кратковременное погружение в воду на глубину до 1 метра. Рабочий диапазон температур от -20 до +50 °C позволяет использовать прибор в большинстве климатических зон. Для стационарных наблюдений предусмотрена стандартная резьба 1/4 дюйма под штатив. Надежность устройства подтверждается гарантийным сроком 3 года.

Ключевые особенности

• Матрица VOx 640x512 (12 мкм, 50 Гц) с высокой тепловой чувствительностью NETD 20 мК.
• Светосильный германиевый объектив 35 мм (F/1.0).
• Встроенный лазерный дальномер с дистанцией замеров до 1000 м.
• Дальность обнаружения ростовой цели до 1800 м.
• Запись фото и видео со звуком, поддержка Wi-Fi и карт памяти до 128 ГБ.
• Полная водонепроницаемость (IP67) и питание от одного аккумулятора 18650.

Документация

• Инструкция ATAK HT13 (LRF) и HT16 (LRF).pdf
