Тепловизионный монокуляр NNPO RD23S-335

ВНИМАНИЕ. Во избежание необратимого повреждения микроболометра категорически запрещается направлять объектив тепловизора на источники интенсивного теплового излучения. К ним относятся солнце, лазерные приборы, сварочные аппараты и открытый огонь. Прямое воздействие мощного тепла приводит к выгоранию матрицы и полному выходу сенсора из строя.

Назначение и сценарии применения

NNPO RD23S-335 — это компактный всепогодный тепловизор-монокуляр в практичном черном корпусе, разработанный для визуальных наблюдений и фото-видеофиксации. Данная модификация выпускается без встроенного лазерного дальномера, что делает ее оптимальным инструментом для пользователей, которым важен минимальный вес прибора при сохранении высокой дальности обнаружения. Максимальная дистанция обнаружения ростовой цели достигает 1500 метров. Прибор эффективно работает при любой освещенности и в любых погодных условиях, закрывая задачи охотников, егерей, туристов, а также сотрудников охранных и поисково-спасательных служб как на природе, так и в городской среде.

Тепловизионный модуль и оптическая система

Сердце прибора — неохлаждаемая матрица с разрешением 384x288, размером пикселя 12 мкм и спектральным диапазоном 8-14 мкм. Главная особенность сенсора заключается в высокой тепловой чувствительности (NETD <25mK). Благодаря этому монокуляр стабильно различает объекты с минимальным температурным контрастом в сложных условиях — на холоде, под дождем или в тумане он показывает значительно больше деталей, чем аналоги с NETD 30-50mK.

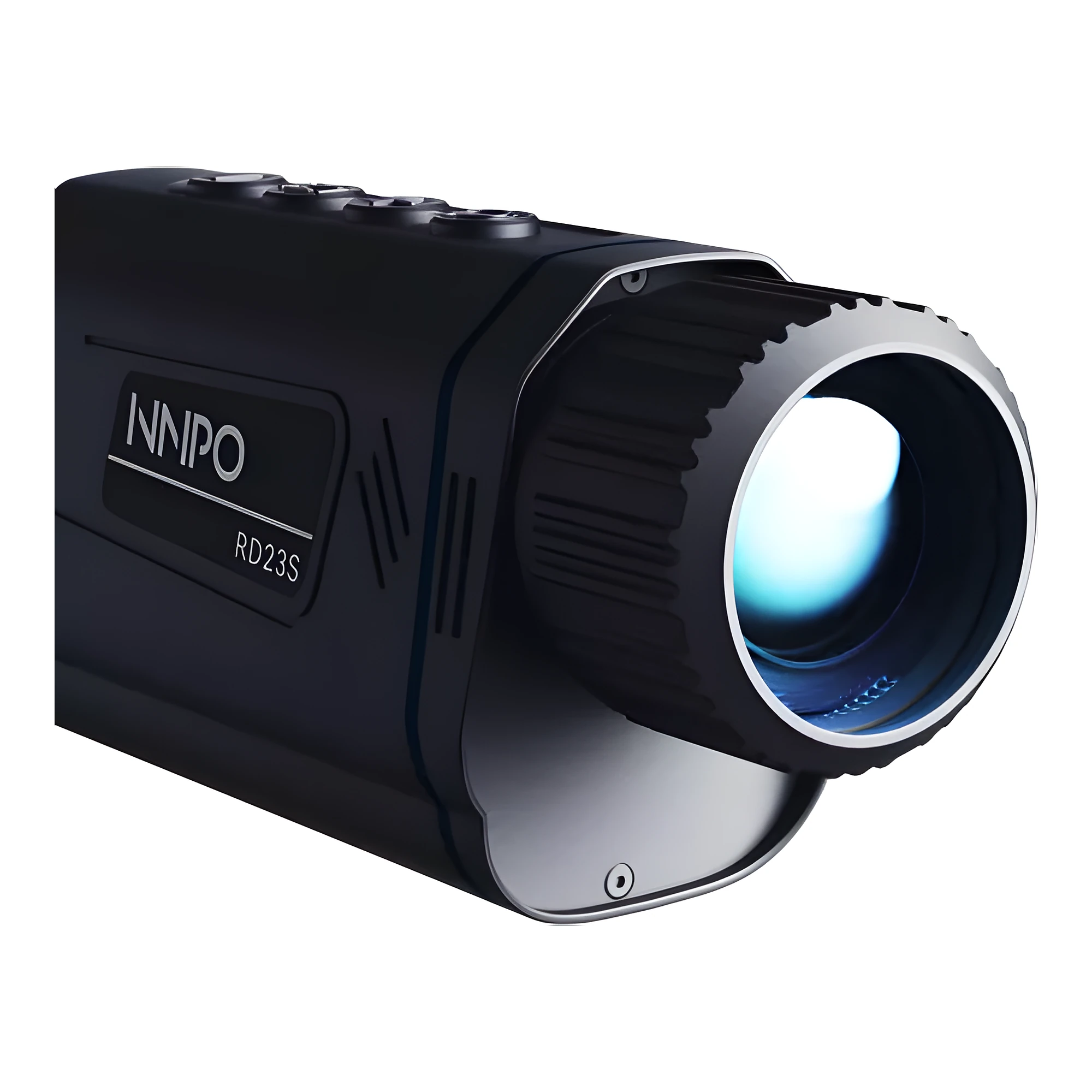

Светосильный объектив с фокусным расстоянием 35 мм и диафрагмой f/1.0 обеспечивает высокую детализацию на средних и дальних дистанциях. Наведение на резкость осуществляется вручную с помощью кольца на объективе. Базовая оптическая кратность составляет 3,34x, при этом ступенчатый цифровой зум (x2, x4, x8) позволяет разогнать итоговое увеличение до 26,72x. Поле зрения составляет 7,5x5,7 градусов. Изображение выводится на морозоустойчивый OLED-экран с разрешением 1024x768. Частота обновления кадров 50 Гц гарантирует плавную картинку без шлейфов при наблюдении за быстро движущимися целями.

Программный функционал и настройка изображения

Для адаптации картинки под конкретные условия предусмотрены 6 цветовых палитр (включая горячий белый, черный и красный), 2 сюжетных режима («джунгли» и «распознавание»), а также 10 уровней яркости и контраста. Режим «Картинка в картинке» (PiP) выводит увеличенный в два раза фрагмент центральной зоны в отдельном окне, что позволяет детально рассматривать объект, не теряя контроль над общим полем зрения.

Функция Hot Track автоматически отслеживает самые «горячие» точки на местности, а центральная метка наведения помогает быстро позиционировать прибор. Особое внимание уделено режимам калибровки сенсора: помимо автоматической и ручной калибровки со шторкой, доступна ручная калибровка с закрытой крышкой объектива. Она проходит абсолютно бесшумно, что критически важно для сохранения маскировки на охоте. Также в меню предусмотрена функция программного удаления битых пикселей для самостоятельного обслуживания матрицы.

Мультимедиа и беспроводные технологии

Монокуляр оснащен встроенным рекордером с микрофоном, что позволяет записывать фото и видео со звуком. Данные сохраняются на съемную карту памяти формата microSD, которая приобретается отдельно. Встроенный модуль Wi-Fi обеспечивает синхронизацию со смартфонами и планшетами через фирменное приложение NNPO для iOS и Android. Это дает возможность удаленно управлять настройками и передавать изображение на экран телефона в реальном времени. Для проводной передачи данных предусмотрен композитный видеовыход через порт USB-C.

Питание и энергоэффективность

В качестве источника питания используется сменный аккумулятор популярного формата 18650. Батарейный отсек легко доступен, а замена элемента занимает секунды. Время автономной работы достигает 4 часов при нормальных условиях эксплуатации. Для длительных стационарных наблюдений предусмотрена возможность подключения внешнего питания (PowerBank) через разъем USB-C. Программные функции энергосбережения включают «спящий» режим и автоматическое отключение экрана. Это не только экономит заряд батареи, но и предотвращает демаскировку пользователя свечением дисплея в темноте.

Эргономика, корпус и защита от непогоды

Прибор отличается малым весом (345 г без батареи) и компактными габаритами (159x59x70 мм). Корпус выполнен из прочного алюминиевого сплава и покрыт мягким полимерным пластиком, который защищает металл от царапин и не холодит руки зимой. Эргономика рассчитана на управление одной рукой, кнопки удобно расположены как для правшей, так и для левшей.

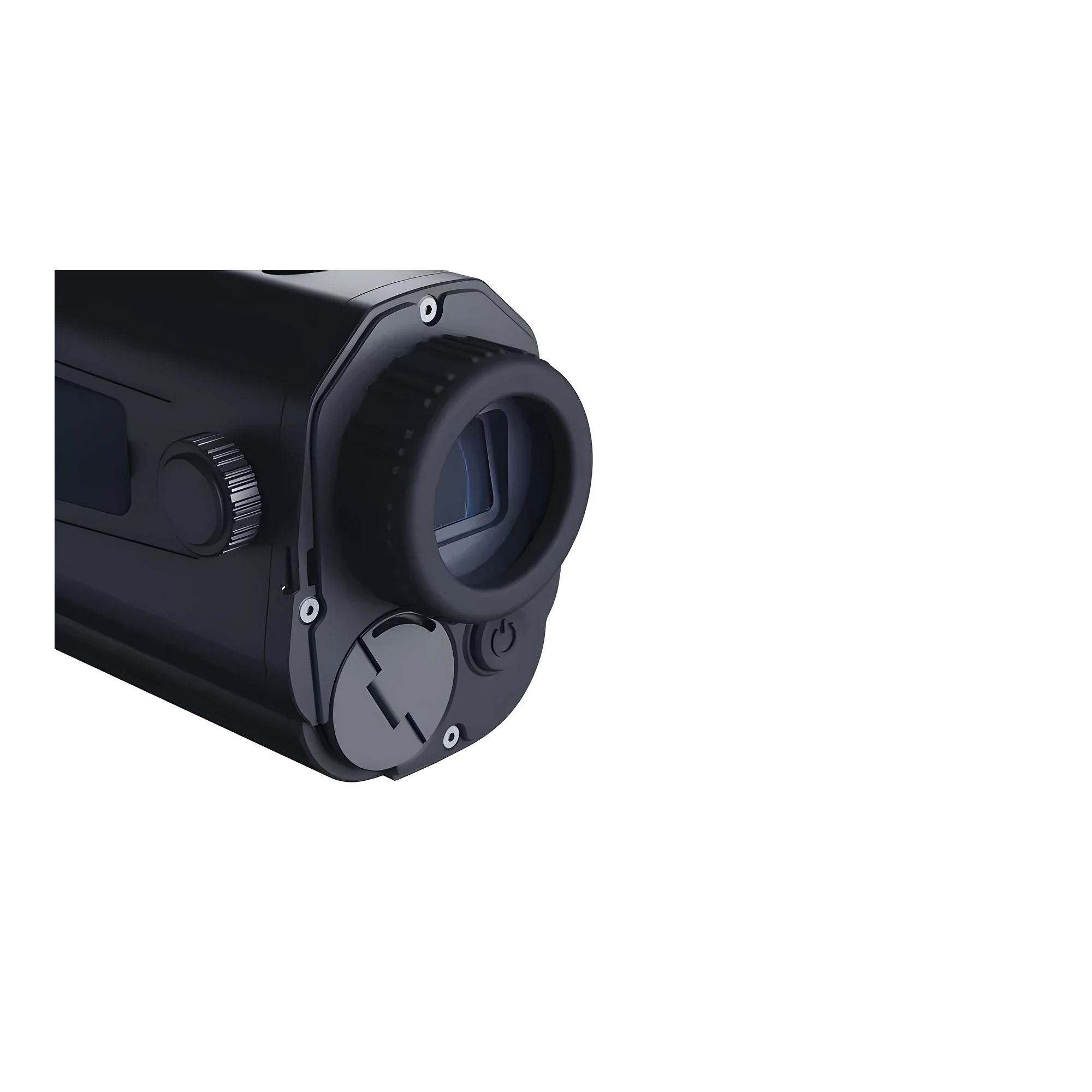

Большой вынос выходного зрачка (24 мм) и нежесткий резиновый наглазник позволяют комфортно вести наблюдение в диоптрийных или защитных очках. Для людей с особенностями зрения предусмотрена диоптрийная подстройка в диапазоне от -5 до +5 дптр. Монокуляр имеет класс влагозащиты IP67 — это означает полную защиту от пыли и способность выдерживать проливной дождь, снегопад, а также кратковременное погружение в воду на глубину до 1 метра. Температурный режим гарантирует стабильную работу электроники от -20°C до +60°C.

Ключевые особенности

• Дальность обнаружения ростовой цели до 1500 метров
• Высокая тепловая чувствительность сенсора (NETD <25mK) для сложных погодных условий
• Светосильный объектив 35 мм с базовым увеличением 3,34x и цифровым зумом до 26,72x
• Частота обновления кадров 50 Гц для плавного отслеживания подвижных объектов
• Бесшумный режим калибровки матрицы с закрытой крышкой объектива
• Запись фото и видео со звуком на карту microSD, поддержка Wi-Fi и приложения NNPO
• Питание от стандартного сменного аккумулятора 18650 (до 4 часов работы)
• Прочный алюминиевый корпус с полной водонепроницаемостью по стандарту IP67

Документация

• Инструкция NNPO RD23S (LRF).pdf
