Тепловизионный монокуляр NNPO RD23S-635-LRF (с дальномером)

NNPO RD23S-635-LRF — это современная цифровая камера в форм-факторе компактного монокуляра, разработанная для поиска и наблюдения тепловых объектов на средних и дальних дистанциях. Прибор выполнен в практичном черном цвете и производится в Китае. Он востребован среди охотников, туристов и сотрудников охранных структур для патрулирования, технических инспекций в городских условиях и расчета маршрутов. Оптика стабильно работает при любой погоде и освещенности, позволяя вести наблюдение в полной темноте, густом тумане или под проливным дождем.

Важное правило эксплуатации: объектив тепловизора категорически запрещено наводить на источники сильного теплового излучения. К ним относятся Солнце, лазерные целеуказатели, сварочные аппараты и открытый огонь. Несоблюдение этого правила ведет к необратимому повреждению чувствительного сенсора.

Тепловизионный сенсор и качество изображения

Сердцем прибора выступает неохлаждаемый микроболометр на основе оксида ванадия (VOx) с разрешением 640×512 пикселей и размером пикселя 12 мкм. Матрица работает в длинноволновом ИК-диапазоне 8-14 мкм с частотой обновления кадров 50 Гц, что обеспечивает плавную картинку при наблюдении за быстро движущимися целями. Эквивалентная шуму разность температур (NETD) составляет менее 25 мК. На практике это означает высокую детализацию даже при минимальном температурном контрасте. По сравнению с младшими моделями на 384x288, матрица 640×512 дает более четкое изображение и лучше прорисовывает мелкие детали вроде веток или проводов в сложных погодных условиях. Для поддержания качества картинки предусмотрено три режима калибровки сенсора: автоматическая, ручная со шторкой и полностью бесшумная с закрытой крышкой объектива.

Оптическая система и масштабирование

Монокуляр оснащен светосильным объективом с фокусным расстоянием 35 мм и диафрагменным числом F/1.0. Такая апертура пропускает максимум теплового излучения к сенсору, делая итоговую картинку заметно ярче и информативнее. Базовое оптическое увеличение составляет 2,1x, а цифровой зум с дискретным шагом (x1, x2, x4, x8) позволяет масштабировать изображение до максимальных 16,8x. Поле зрения 12,5° x 10° создает оптимальный баланс между широким обзором для быстрого поиска и достаточной детализацией на открытых пространствах. Настроить фокус можно вручную с помощью кольца на объективе.

Встроенный лазерный дальномер

Индекс LRF в названии указывает на наличие встроенного лазерного дальномера. Это не просто удобное дополнение, а необходимый инструмент для точного расчета дистанции, корректировки маршрута или внесения поправок. Дальномер измеряет расстояние до 1100 метров и поддерживает два режима работы: одиночный замер и непрерывное сканирование. Для упрощения наведения на цель на экране отображается вспомогательная метка центра.

Дисплей и программный функционал

Изображение выводится на морозостойкий OLED-дисплей с разрешением 1024x768 пикселей. Для адаптации под разные условия предусмотрены 6 цветовых палитр, 2 режима сцены и 10 уровней настройки яркости. Программный функционал включает опцию "Hot Track" для автоматического отслеживания самой горячей точки в кадре. Режим "Картинка в картинке" (PiP x2) позволяет детально изучать объект в отдельном окне, сохраняя при этом широкое поле зрения основного экрана. Также присутствует функция удаления битых пикселей и композитный видеовыход для трансляции изображения на внешние мониторы.

Мультимедиа и интеграция со смартфоном

Прибор оснащен встроенным видеорекордером с микрофоном, что позволяет сохранять фото и видео со звуком. Данные записываются на внешнюю карту памяти формата microSD емкостью до 32 ГБ. Встроенный модуль Wi-Fi обеспечивает связь со смартфонами через фирменное приложение NNPO, доступное для Android и iOS. Благодаря этому можно удаленно настраивать тепловизор, вести наблюдение в реальном времени и быстро передавать отснятые файлы.

Питание и автономность

Источником питания служит сменный литий-ионный аккумулятор формата 18650. Время автономной работы от одного заряда составляет 4 часа, при этом в комплект поставки входят сразу два элемента питания, что удваивает время работы в полевых условиях. Для длительных стационарных наблюдений предусмотрено гнездо внешнего питания для подключения PowerBank. Экономить заряд помогают спящий режим и функция автовыключения. Кнопка питания удобно расположена рядом с батарейным отсеком, что позволяет быстро включить прибор на ощупь после замены аккумулятора.

Эргономика, корпус и защита от непогоды

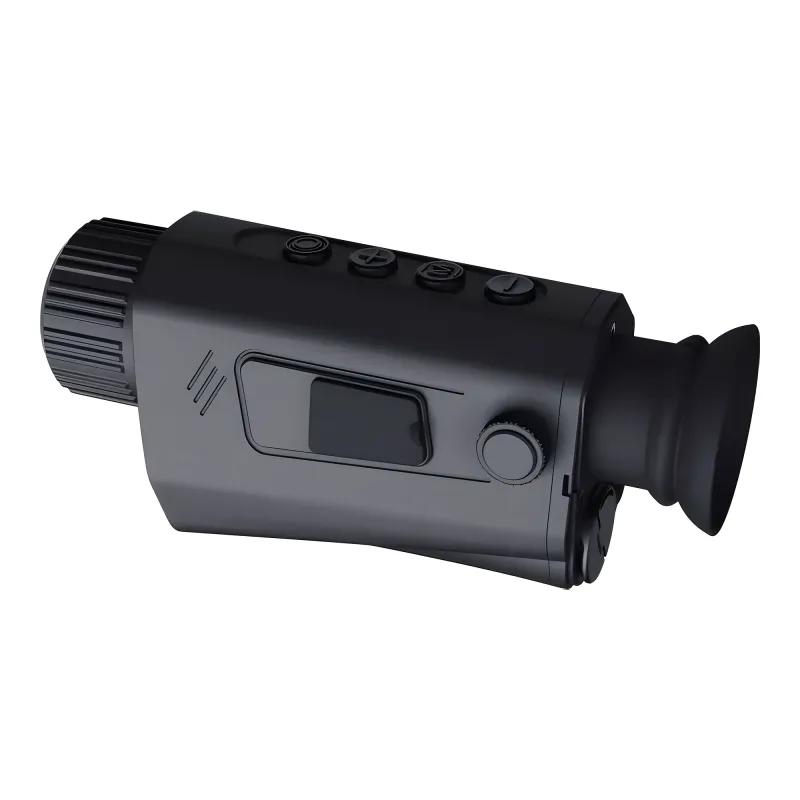

Корпус выполнен из прочного алюминиевого сплава с защитным пластиковым покрытием. При габаритах 159 × 59 × 70 мм вес монокуляра составляет всего 342 г, что делает его удобным для длительного ношения. Класс влагозащищенности IP67 гарантирует полную изоляцию от пыли и позволяет прибору выдерживать кратковременное погружение в воду на глубину до 1 метра. Оптика рассчитана на эксплуатацию при температурах от -20 до +60 °C. Эргономика кнопок продумана для управления одной рукой, а для стационарных наблюдений предусмотрено гнездо с резьбой 1/4" под штатив. Удаление выходного зрачка составляет 24 мм, а для пользователей с особенностями зрения есть колесо диоптрийной подстройки в диапазоне от -5 до +5 дптр.

Ключевые особенности

• Высокочувствительная матрица VOx 640×512 (12 мкм, 50 Гц, NETD <25 мК)
• Светосильный объектив 35 мм с диафрагмой F/1.0
• Встроенный лазерный дальномер с рабочей дистанцией до 1100 м
• Оптическое увеличение 2,1x и цифровой зум до 16,8x
• Запись фото и видео со звуком на карту microSD (до 32 ГБ)
• Модуль Wi-Fi для работы со смартфонами через приложение NNPO
• Полная защита от пыли и воды по стандарту IP67

Документация

• Инструкция NNPO RD23S (LRF).pdf
