Тепловизионный прицел NNPO TCS-335LRF (с дальномером)

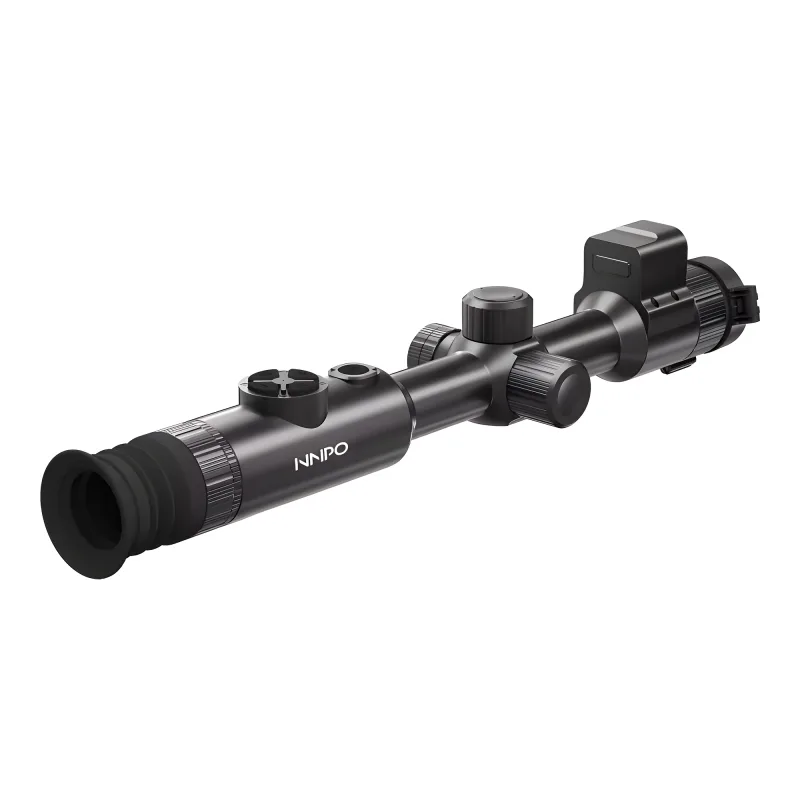

NNPO TCS-335LRF — это универсальный тепловизионный прицел, выполненный в привычном дизайне дневной оптики с посадочным диаметром 30 мм. Черный алюминиевый корпус с практичным лакокрасочным покрытием скрывает сложную электронику, рассчитанную на работу в спектральном диапазоне 8-14 мкм. Прибор разработан для охоты в условиях ограниченной видимости, включая густой туман, дождь или полную темноту. При этом форм-фактор позволяет эффективно использовать устройство и с рук — для выявления утечек тепла, поиска очагов возгорания, контроля ЛЭП, поисково-спасательных работ или видеорегистрации БПЛА.

Критически важное правило эксплуатации: категорически запрещается наводить объектив прицела на источники сильного теплового излучения. Прямой взгляд на Солнце, лазерные лучи, дугу сварки или открытый огонь приведет к необратимому повреждению микроболометра.

Оптическая система и тепловизионный сенсор

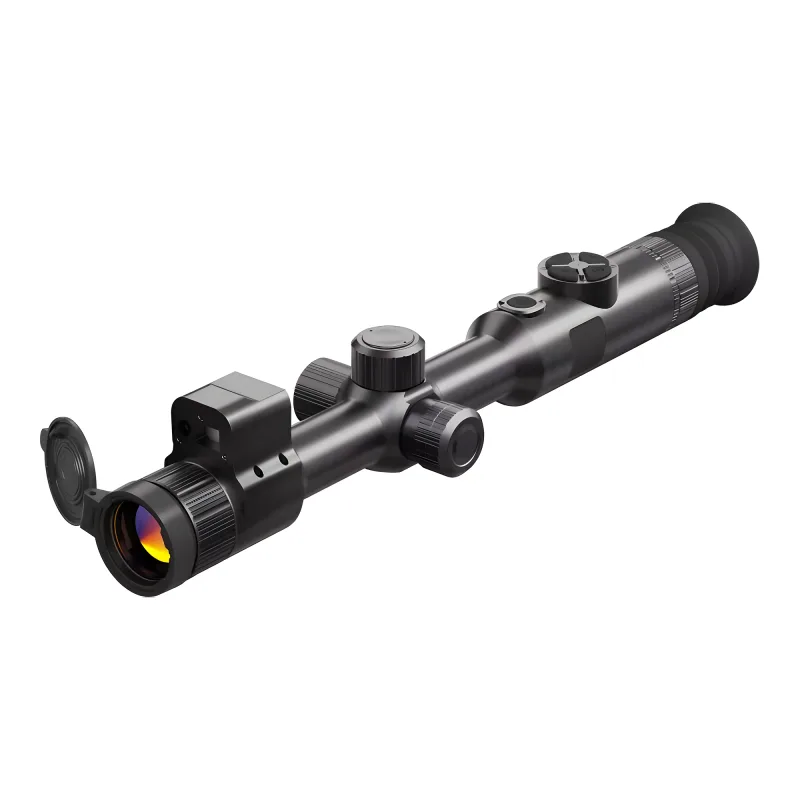

Основа прибора — неохлаждаемый микроболометр на основе оксида ванадия (VOx) с разрешением 384x288 пикселей, шагом 12 мкм и частотой обновления 50 Гц. Тепловая чувствительность NETD < 25 мК обеспечивает четкую прорисовку целей и высокую детализацию фона даже при минимальном температурном контрасте. Германиевый объектив с фокусным расстоянием 35 мм и светосилой F/1.0 собирает максимум теплового излучения. Фокусировка осуществляется вручную с помощью кольца на объективе.

Базовое оптическое увеличение составляет 3,34x, что оптимально для средних дистанций. Цифровой зум с шагом x1, x2, x4 и x8 позволяет масштабировать картинку вплоть до 26,72x для детального изучения удаленных объектов. Поле зрения 7,5x5,7 градусов дает достаточный обзор для комфортного поиска цели. Дальность обнаружения крупного объекта (лось) достигает 2000 м, а распознавания — 1000 м.

Изображение выводится на морозоустойчивый OLED-дисплей с разрешением 1024x768 пикселей. Для адаптации под разные условия предусмотрено 10 уровней яркости и контраста, 2 режима наблюдения (джунгли и распознавание), а также 3 способа калибровки матрицы, включая бесшумный. Пользователю доступны 6 цветовых палитр: White Hot, Black Hot, Red hot, Iron red, Fusion и Green Hot. Для комфортного наблюдения без очков есть диоптрийная подстройка в диапазоне от -5 до +5 дптр.

Лазерный дальномер и баллистический калькулятор

Дальномер и интеллектуальный калькулятор работают в единой связке, что позволяет оперативно корректировать прицеливание. Лазерный дальномер поддерживает режим однократного замера и функцию сканирования с интервалами 15, 30 или 60 секунд для работы по движущейся цели.

Баллистический калькулятор выводит измеренную дистанцию на экран и автоматически отображает поправку на дальность цветным маркером прямо на прицельной сетке. Система опирается на 5 профилей, которые пользователь заполняет вручную, внося параметры пули, погодные условия и дистанцию пристрелки в «ноль» под разные патроны.

Пристрелка и прицельные сетки

Для работы с разным оружием или боеприпасами предусмотрено 5 независимых профилей пристрелки. Процесс выверки упрощает функция «заморозки» экрана — она позволяет спокойно внести корректировки без необходимости удерживать оружие наведенным на мишень. Использование цифрового зума во время пристрелки повышает точность сведения.

В памяти прицела заложено 8 вариантов сеток, от простого креста до тактического Милдота, с возможностью выбора из 5 цветов. Пять из этих сеток работают по принципу первой фокальной плоскости (FFP). Они меняют масштаб синхронно с цифровым зумом, благодаря чему угловые размеры элементов сетки остаются верными на любой кратности без дополнительных пересчетов.

Функционал для охоты и наблюдения

Режим «Картинка в картинке» (PiP) выводит увеличенный центральный фрагмент в отдельное окно на дисплее. Это позволяет точно прицелиться по месту, сохраняя при этом широкий обзор в основном окне для контроля обстановки. Функция Hot Track автоматически находит и выделяет маркером самую горячую точку в поле зрения, что ускоряет поиск подранка или скрытой в кустах цели.

Встроенные цифровой компас и гироскоп помогают контролировать направление, угол наклона и завал оружия, снижая вероятность промаха на сложных рельефах. Также в меню предусмотрена программная опция восстановления битых пикселей.

Мультимедиа и интеграция со смартфоном

Встроенный рекордер сохраняет фото и видео со звуком в разрешении 1024x768 (форматы .jpg и .mp4) на съемную карту памяти MicroSD (TF), которая приобретается отдельно. Функция автозаписи выстрела реагирует на отдачу и автоматически сохраняет видеофрагмент для последующего анализа попадания.

Модуль Wi-Fi связывает прицел со смартфоном через приложение NNPO Connect. Это позволяет дистанционно вести наблюдение, менять настройки и управлять съемкой. Для передачи данных на ПК и обновления программного обеспечения предусмотрен порт USB-C.

Питание и энергосбережение

Питание реализовано нестандартно, но максимально практично: батарейный отсек скрыт в боковых фальш-барабанах. Это позволяет заменить аккумулятор, не снимая прицел с оружия и не сбивая вкладку. Прибор работает от одного элемента 18650 или 21700 (переходник в комплекте), обеспечивая более 5 часов автономной работы.

Для длительных засидок предусмотрена поддержка внешнего питания (PowerBank) через порт USB-C (5V2A). Важный нюанс: зарядка самого аккумулятора должна производиться только в комплектном зарядном устройстве. Для экономии заряда есть режимы автоматического перехода в сон (отключение дисплея) и полного автовыключения питания при длительном бездействии.

Корпус, надежность и установка на оружие

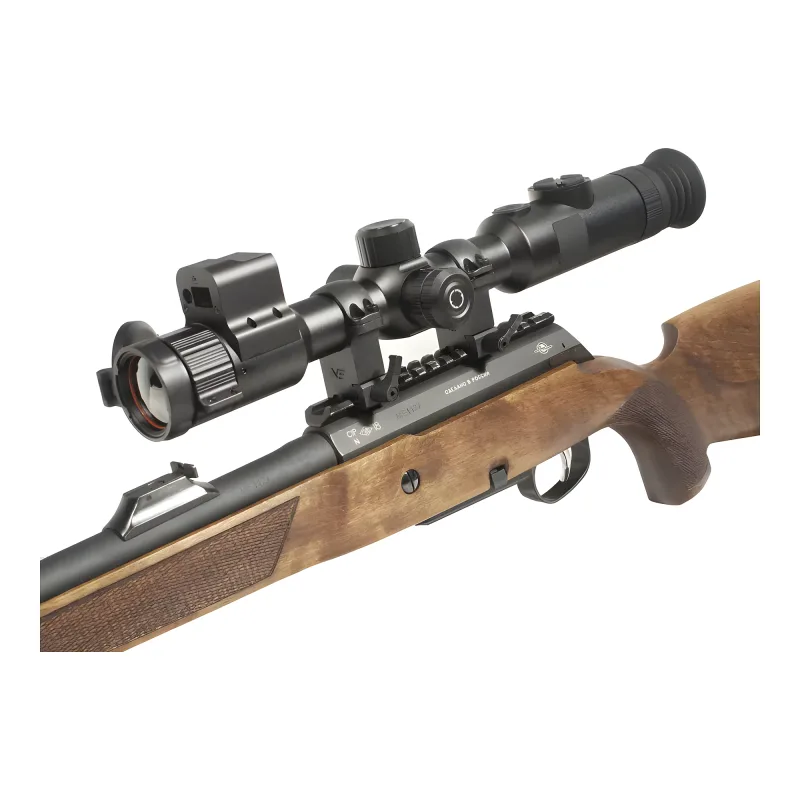

Алюминиевый корпус с посадочным диаметром 30 мм позволяет устанавливать прицел на стандартные кольца или моноблоки, не требуя поиска специфических кронштейнов. Удаление выходного зрачка составляет безопасные 48 мм. Прибор обладает высокой ударной стойкостью до 6000 Дж, что делает его совместимым с крупными калибрами, включая 12 гладкоствольный, .30-06, .308 Win и .300 Win Mag.

Корпус полностью герметичен по стандарту IP67 — он не боится пыли и выдерживает погружение в воду на глубину до 1 метра в течение 30 минут. Электроника стабильно работает в широком температурном диапазоне от -30 до +60 °C. При габаритах 400x86x81 мм вес прицела составляет 759 г (без крепления и батареи). На прибор действует гарантийный срок 2 года.

Ключевые особенности

• Сенсор VOx 384x288 с чувствительностью NETD < 25 мК
• Светосильный германиевый объектив F35 мм (F/1.0)
• Лазерный дальномер
• Баллистический калькулятор с автоматической корректировкой сетки
• 5 масштабируемых прицельных сеток (FFP)
• Модуль Wi-Fi и автоматическая запись выстрела со звуком
• Классический форм-фактор под кольца 30 мм
• Ударная стойкость до 6000 Дж для крупных калибров

Документация

• Инструкция NNPO TCS (LRF).pdf
