Цветной цифровой видеоокуляр ToupTek ToupCam UCMOS05100KPA с разрешением 5.1 Мп предназначен для работы с микроскопами. Главная задача устройства — вывод изображения на экран компьютера в реальном времени с возможностью цифрового увеличения. Это позволяет не просто наблюдать за препаратами через окуляры, а комфортно оцифровывать результаты, сохраняя их в форматах фото и видео для дальнейшего анализа.
Оптическая система и сенсор
Камера построена на базе цветного CMOS-сенсора Aptina AR0521(C) формата 1/2.5 дюйма. Физический размер матрицы составляет 5.70 х 4.28 мм при диагонали 7.13 мм, что важно учитывать для точного расчета поля зрения микроскопа. Максимальное разрешение достигает 2592х1944 пикселей, а размер отдельного пикселя равен 2.2 x 2.2 мкм. Прогрессивная развертка обеспечивает плавную передачу картинки без артефактов движения. Встроенный ИК-фильтр ограничивает спектральный диапазон в пределах 380-650 нм — благодаря этому камера отсекает лишнее излучение и выдает корректную цветопередачу. Динамический диапазон матрицы составляет 73dB, что позволяет фиксировать детали как в светлых, так и в затененных участках препарата.
Технологии обработки изображения
За качество картинки отвечает аппаратный процессор Ultra-Fine Color Engine. Он в реальном времени выполняет демозаику, коррекцию «горячих пикселей» и гамма-коррекцию, а также конверсию цветового пространства. Однокристальная структура сенсора поддерживает оконный режим, пропуск колонн и рядов, а также функцию мгновенного снимка предпросмотра (snapshot). Время экспозиции настраивается в широком диапазоне от 0.2 до 2000 мс как в автоматическом, так и в ручном режиме. Баланс белого можно задать автоматически, вручную, по выбранной зоне интереса (ROI) или через точную подстройку цветовой температуры. При работе со слабым освещением выручают режимы биннинга (объединения пикселей) 1x1, 2x2 и 4x4 — они снижают разрешение, но кратно повышают светочувствительность матрицы.
Конструкция и подключение

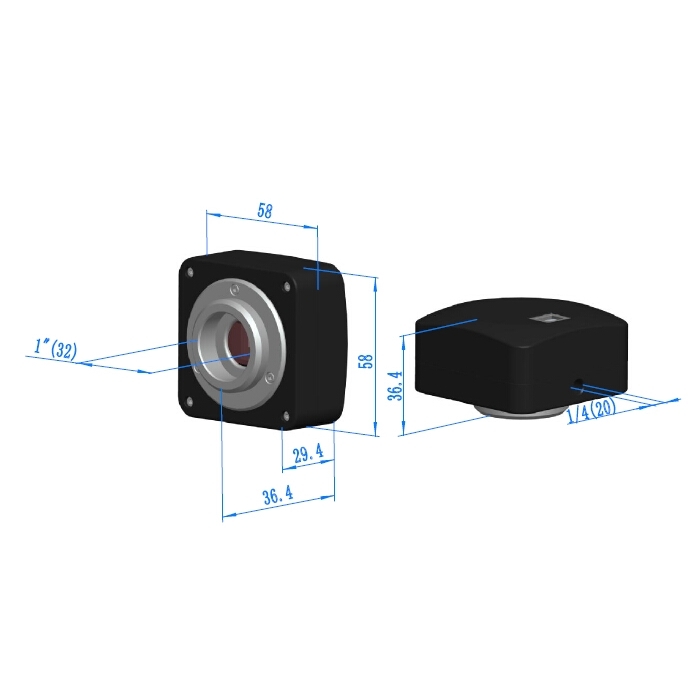

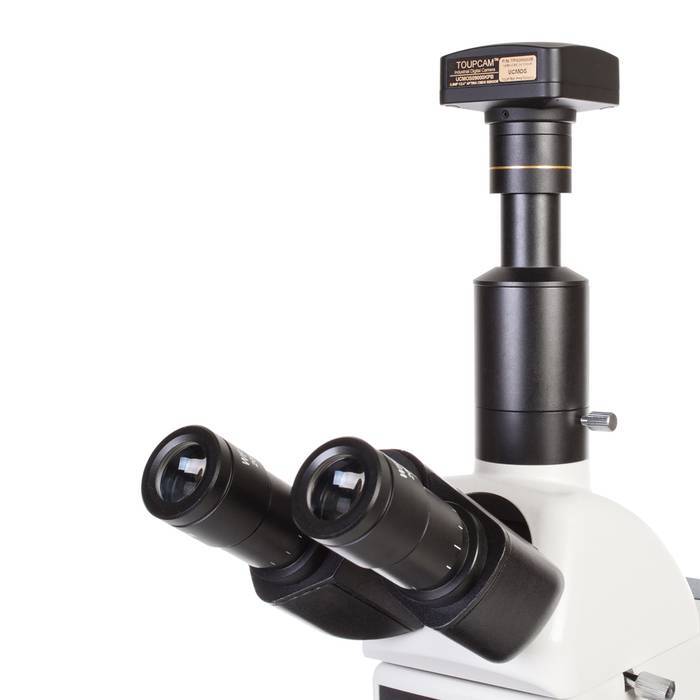

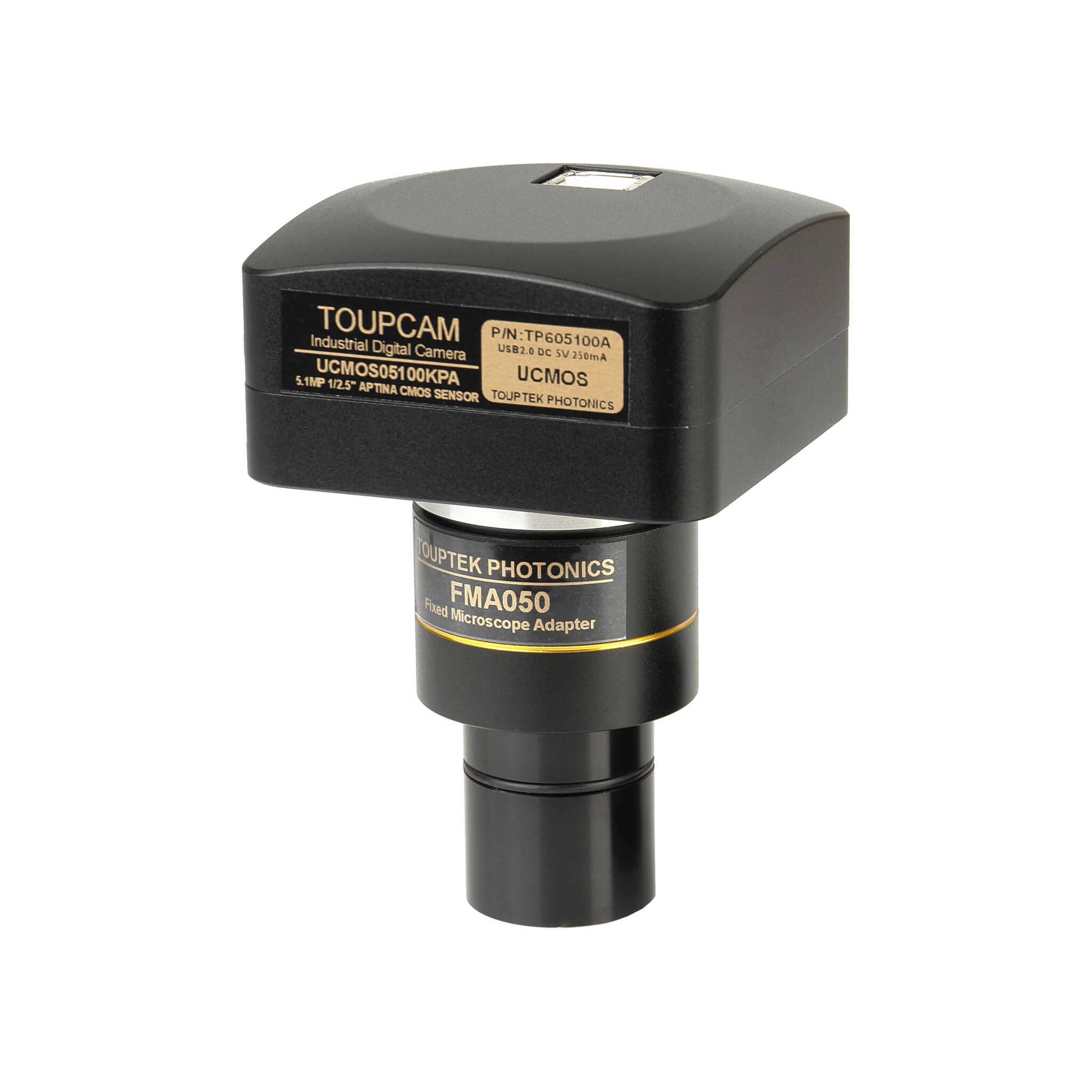

Видеоокуляр выполнен в компактном металлическом корпусе с габаритами 58х58х36.4 мм и весом 180 г. Анодированное покрытие защищает устройство от износа и коррозии при частой смене оборудования. Базовый посадочный диаметр камеры составляет 23.2 мм, что является стандартом для большинства биологических микроскопов. При этом использование переходников позволяет устанавливать камеру в посадочные места 30.0 мм и 30.5 мм, что делает ее совместимой со стереомикроскопами. Питание (5В) и передача данных осуществляются через единый кабель USB 2.0, что избавляет рабочее место от лишних проводов. Транспортировочные габариты устройства в упаковке составляют 170х150х60 мм при весе 500 г.
Программное обеспечение и интеграция
Для работы с камерой используется многофункциональное фирменное программное обеспечение ToupView. Программа позволяет тонко управлять размером кадра, яркостью, коэффициентом усиления и временем экспозиции. Устройство кроссплатформенное и стабильно работает в операционных системах Windows (от XP до 10, 32/64 бит), Mac OS X и Linux. Помимо родного ПО, камера поддерживает стандарты DirectShow и TWAIN. Это стандартные программные интерфейсы (API) для захвата изображений, что позволяет легко интегрировать видеоокуляр в сторонние программы для анализа данных.
Ключевые особенности
- Цветной CMOS-сенсор Aptina 5.1 Мп с размером пикселя 2.2 x 2.2 мкм.
- Аппаратный процессор Ultra-Fine Color Engine для обработки изображения в реальном времени.
- Поддержка режимов биннинга (до 4х4) для повышения чувствительности при слабом свете.
- Металлический корпус с износостойким анодированным покрытием.
- Базовый посадочный диаметр 23.2 мм с возможностью установки в тубусы 30.0 и 30.5 мм.
- Широкая совместимость с ОС (Windows, Mac, Linux) и поддержка интерфейсов DirectShow/TWAIN.

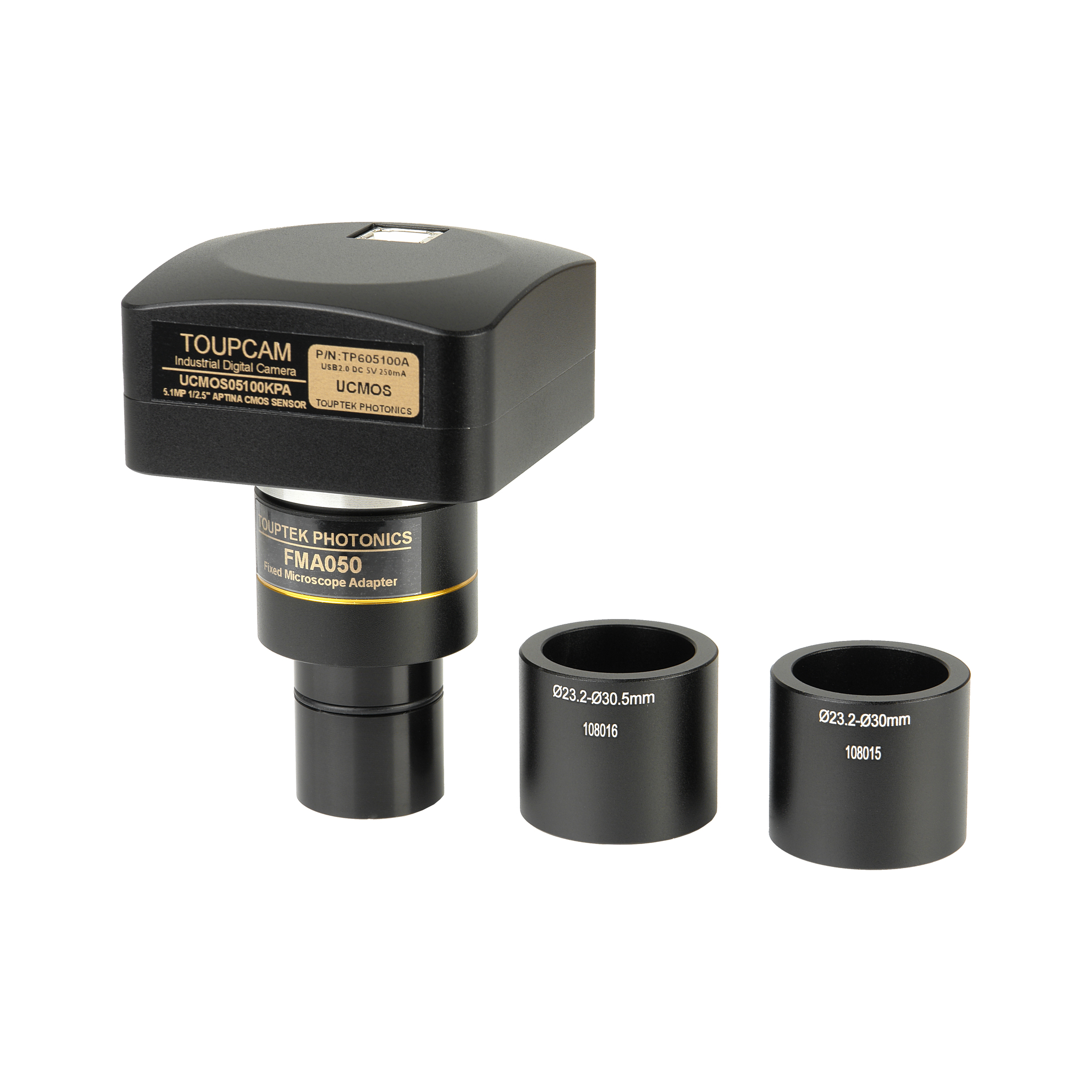

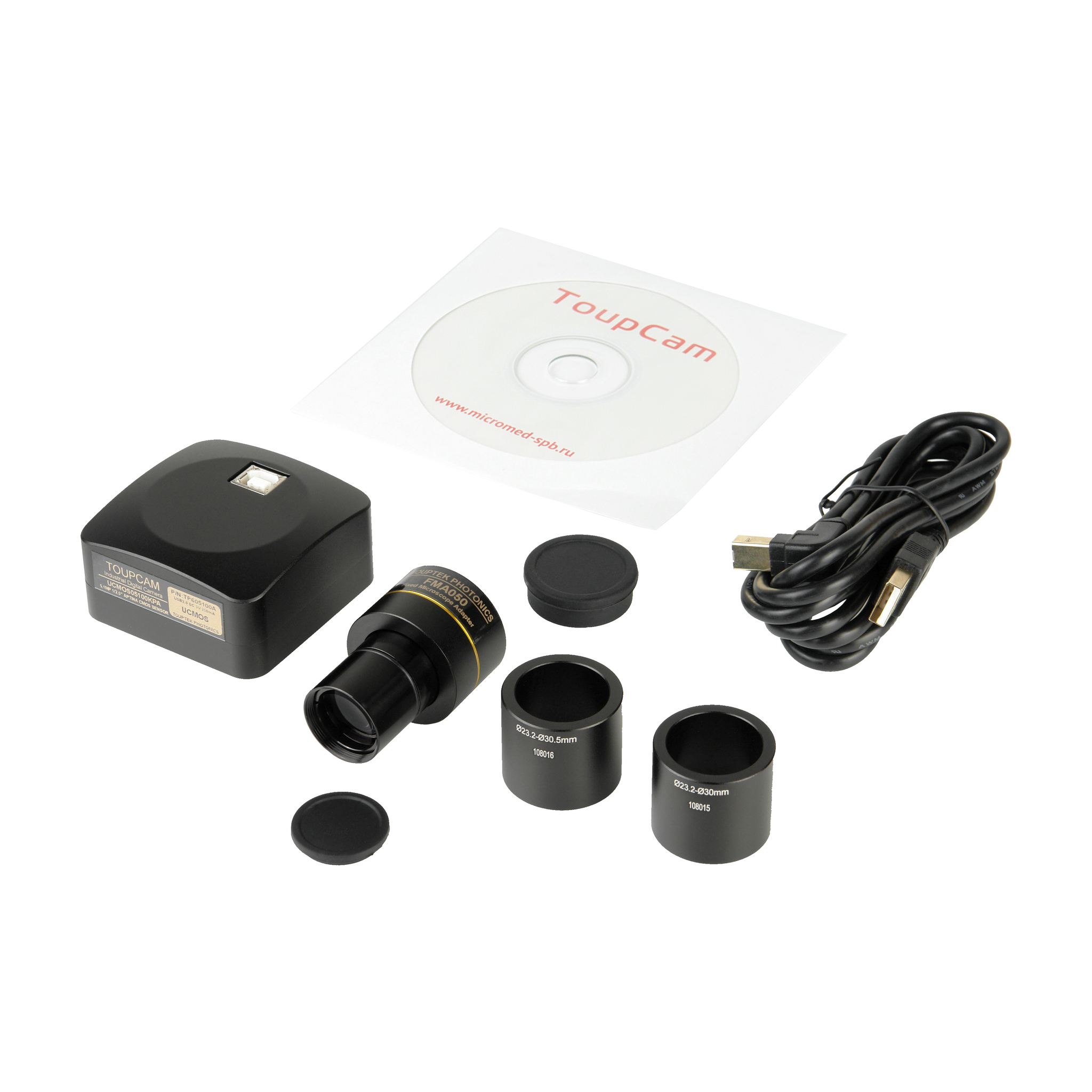

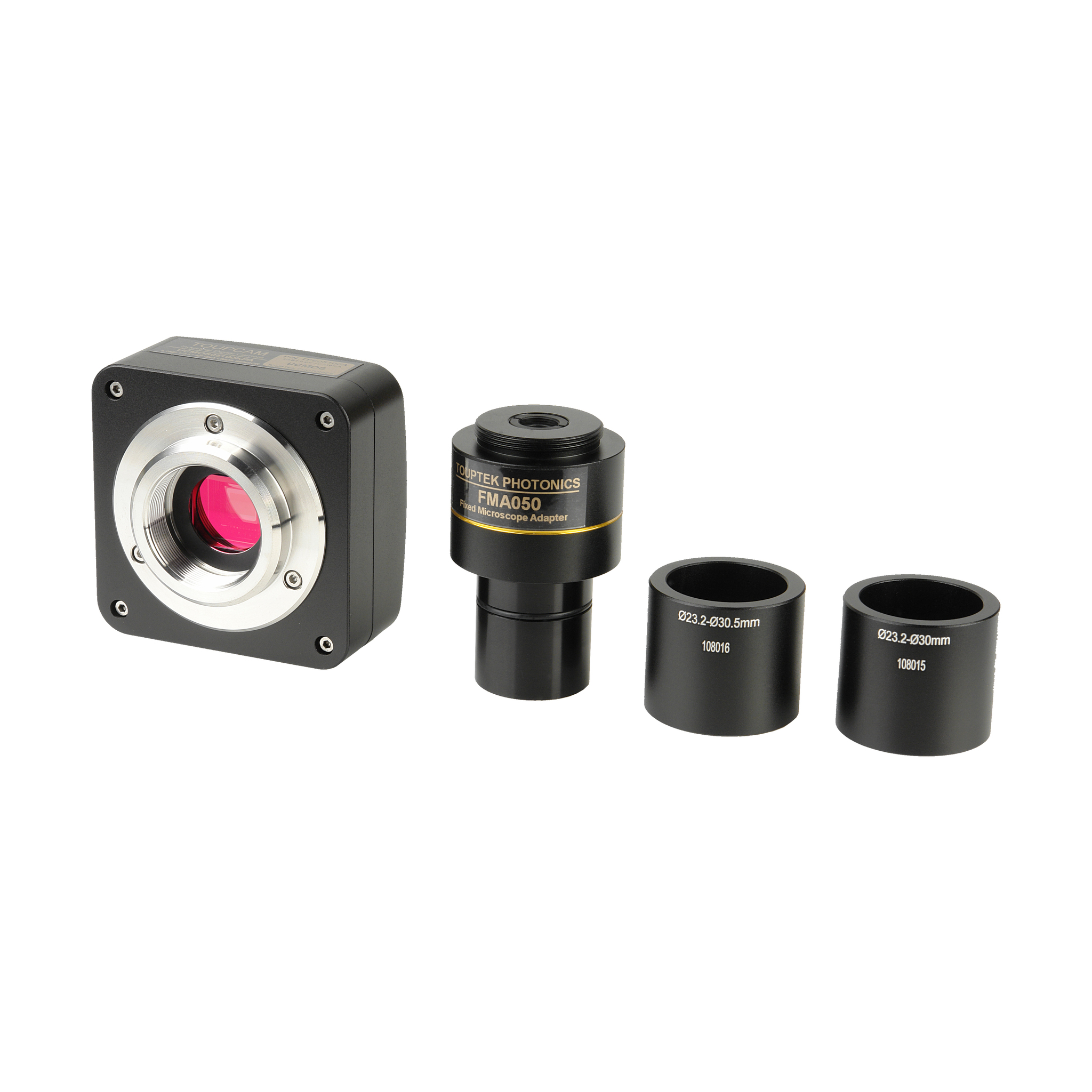

- Видеоокуляр ToupCam UCMOS05100KPA
- Адаптер FMA050 C-mount/23.2 мм
- Переходник 23.2 мм / 30.0 мм
- Переходник 23.2 мм / 30.5 мм
- Кабель питания
- Диск с ПО
- Инструкция по эксплуатации
- Гарантийный талон
