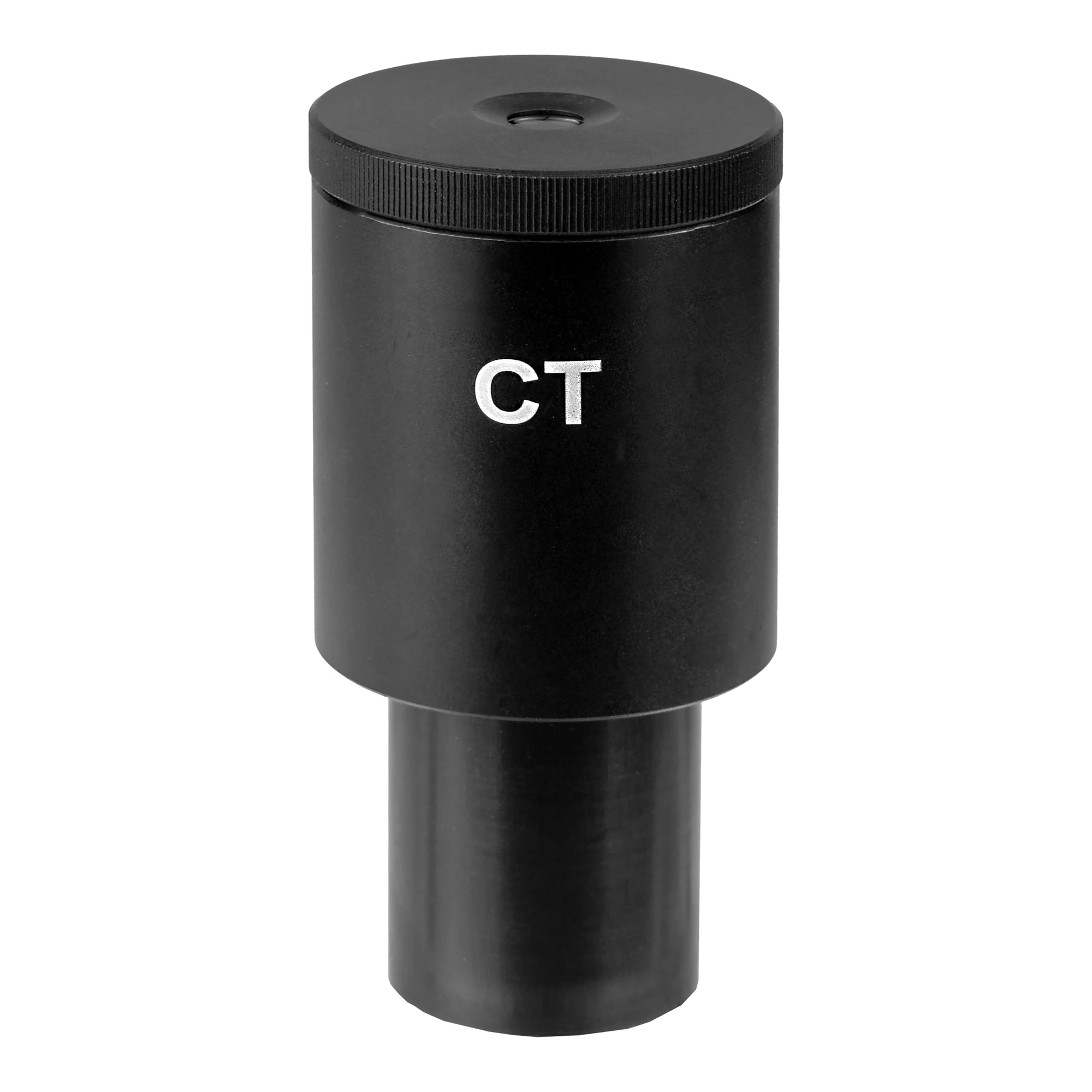

Вспомогательный микроскоп СТ (23.2 мм)

Вспомогательный микроскоп СТ-1 (артикул 33205) — это не самостоятельный наблюдательный прибор, а специализированное юстировочное устройство. Оно необходимо для работы с фазово-контрастными микроскопами. Главная задача прибора заключается в визуальном контроле при точной центровке фазового кольца объектива и кольцевой диафрагмы конденсора. Без правильного совмещения этих элементов по оптической оси получить контрастное изображение в фазово-контрастной микроскопии просто невозможно. Устройство одинаково эффективно применяется для методов как позитивного, так и негативного фазового контраста.

Совместимость и установка

Прибор устанавливается в окулярный тубус микроскопа вместо штатного окуляра. Посадочный диаметр модели составляет 23.2 мм — эта цифра относится именно к внутреннему размеру тубуса, а не к оптическим параметрам. Устройство совместимо с любыми микроскопами, имеющими соответствующий стандарт посадки и конструктивно пригодными для работы с фазовым конденсором. Для микроскопов с увеличенным тубусом диаметром 30 мм данная модель не подойдет — в таких случаях используется версия СТ-2.

Конструкция и материалы

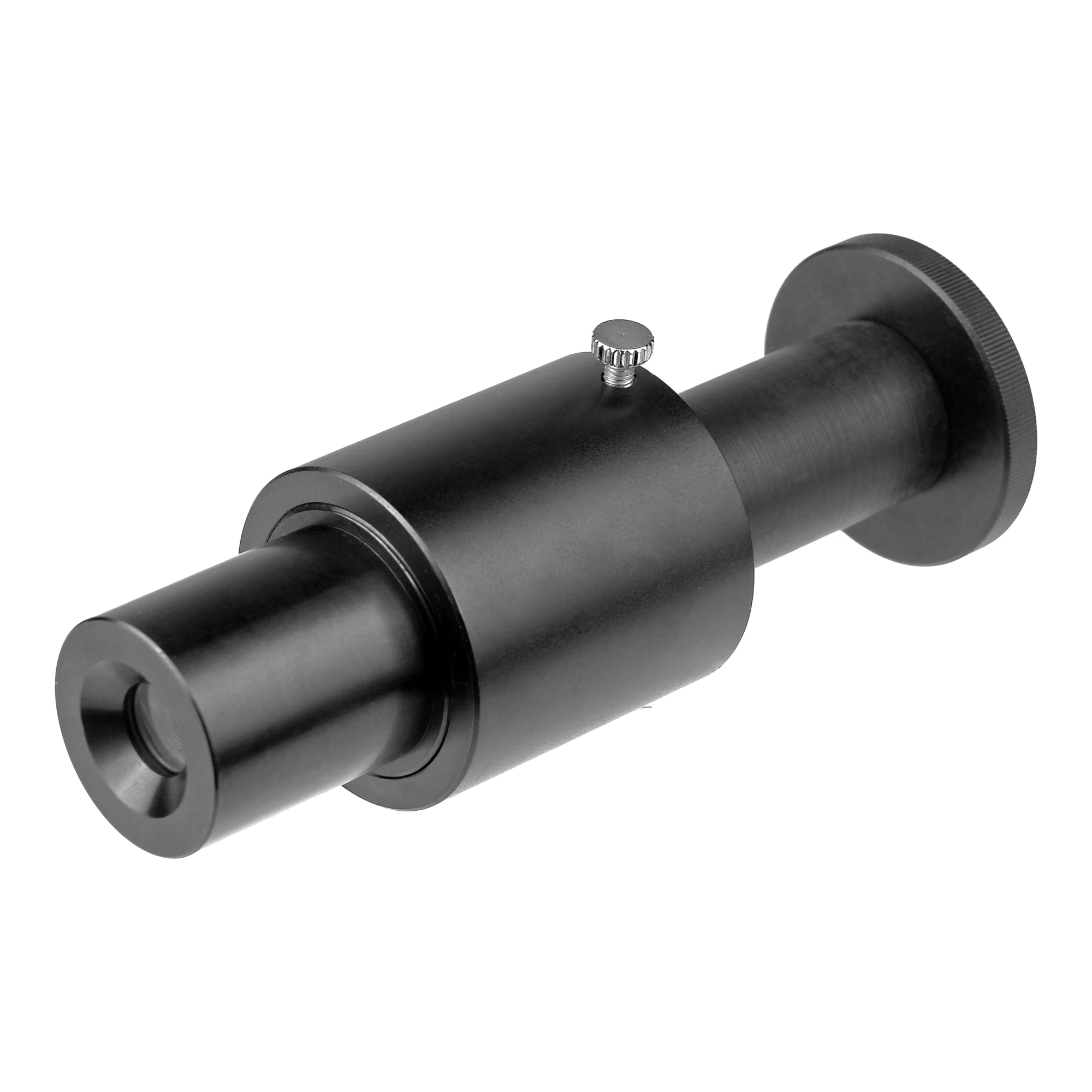

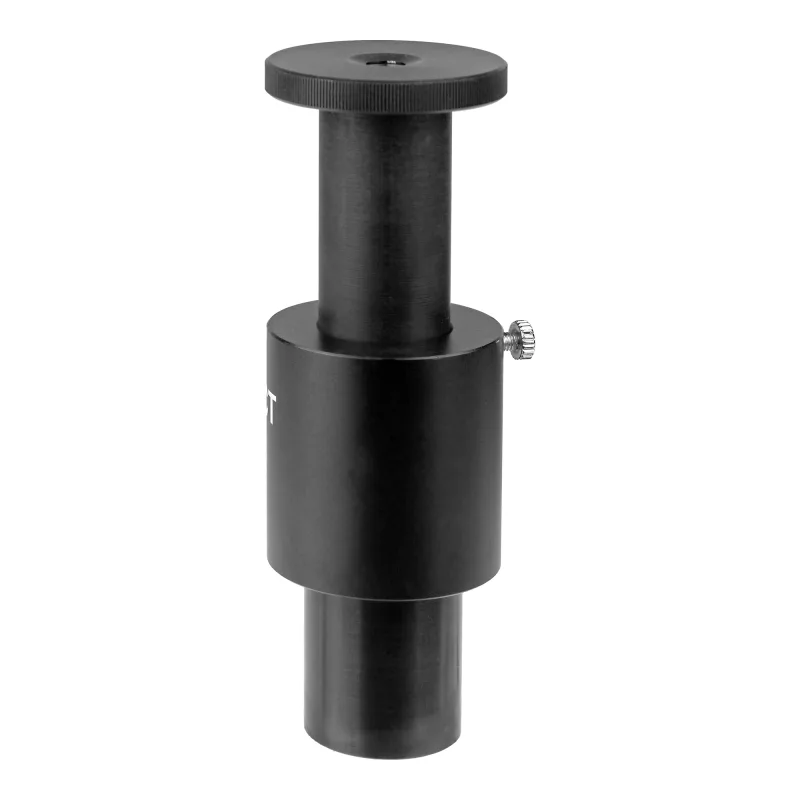

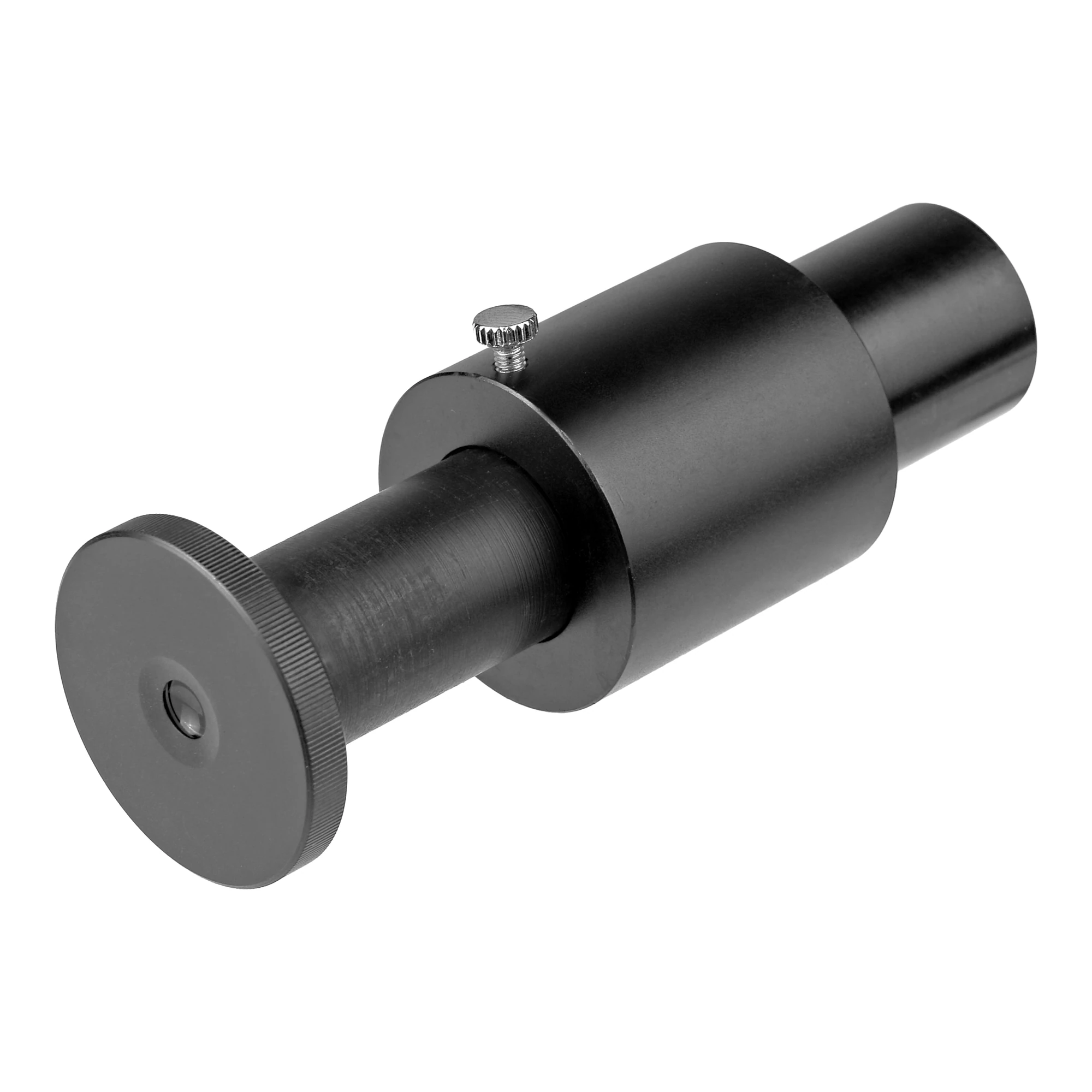

Конструктивно устройство состоит из корпуса, объектива и фокусируемого окуляра. Корпус выполнен из прочного алюминиевого сплава, что обеспечивает надежность сборки, а все линзы изготовлены из качественного оптического стекла. Прибор получился достаточно компактным: при длине 67 мм и диаметре 34 мм он весит 112 граммов. После настройки резкости положение окуляра надежно закрепляется — для этого предусмотрен стопорный винт с рифленой головкой, что позволяет зафиксировать фокус и не сбить его случайным касанием. Поставляется устройство в компактной коробке размером 72х42х42 мм, вес в упаковке составляет 180 граммов.

Практическое применение

Процесс настройки сводится к наблюдению в окуляр за изображениями кольца фазовой пластинки и фазовой диафрагмы. Вращая фокусируемый окуляр, пользователь добивается максимальной резкости этих элементов. Точное совмещение колец позволяет визуально контролировать юстировку без разборки оптического узла, благодаря чему достигается оптимальный контраст исследуемого объекта. Для правильной эксплуатации прибора предусмотрена подробная инструкция на русском языке в формате PDF.

Ключевые особенности

• Метод исследований: фазовый контраст
• Посадочный диаметр окуляра: 23.2 мм
• Материал оптики: оптическое стекло
• Материал корпуса: алюминиевый сплав
• Габариты и вес устройства: длина 67 мм, диаметр 34 мм, 112 г
• Гарантия: бессрочная от производителя

Документация

• скачать здесь
