Назначение
Закрытый коллиматорный прицел БелОМО ПК-01V предназначен для точного прицеливания на коротких дистанциях, подходит для загонной охоты и ближней стрельбы при различной освещённости. Модель устанавливается на оружие с боковой планкой «ласточкин хвост»: карабины Вепрь, Сайга и модификации.
Особенности конструкции и применения
Оптика. Прицел коллиматорный ПК-01V представляет собой оптико-электронный прибор с визиром 1-кратного увеличения с выходным зрачком 20 мм. Отсутствие увеличение позволяет прицеливаться с двумя открытыми глазами, что увеличивает обзор и скорость прицеливания по движущимся целям. Чтобы навести ружье на цель, потребуется только совместить электронную метку с требуемой точкой попадания.
Сетка. Прицельная марка прицела коллиматорного ПК-01V — светодиодная точка красного цвета с угловым размером 1,5 МОА. Число градаций яркости прицельной марки – 8. Изменение яркости производится 10-ти позиционным переключателем на торце батарейного отсека со стороны окуляра. Крайние положения переключателя соответствуют выключенному состоянию прицела. Питание идёт от двух элементов питания типоразмера ААА на 3 В.
Выверка. Барабанчики выверок закрыты завинчивающимися металлическими крышечками, при вводе поправок поворачиваются с чёткими кликами. Шаг выверки — 20 мм на 100 метров.

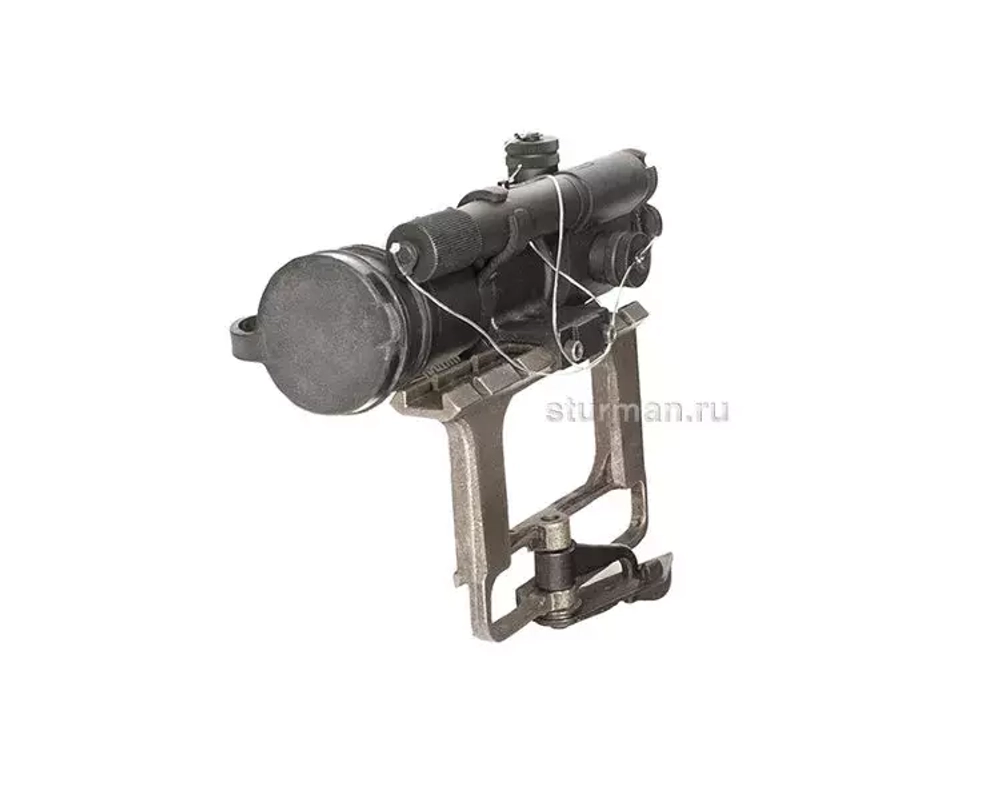

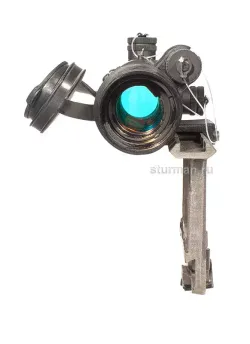

Конструкция. Корпус у коллиматора ПК-01V металлический, герметичный и заполнен осушенным азотом. Так что внутри корпуса полностью отсутствуют водяные пары, оптика не подвержена запотеванию и коррозии. Объектив и окуляр закрываются резиновыми крышками, прикрепленными к корпусу. В рабочем положении, крышки вкладываются друг в друга и не мешают при стрельбе. Крышки пристрелочных барабанчиков и батарейного отсека связаны между собой леской, не потеряются в лесу или в кармане.

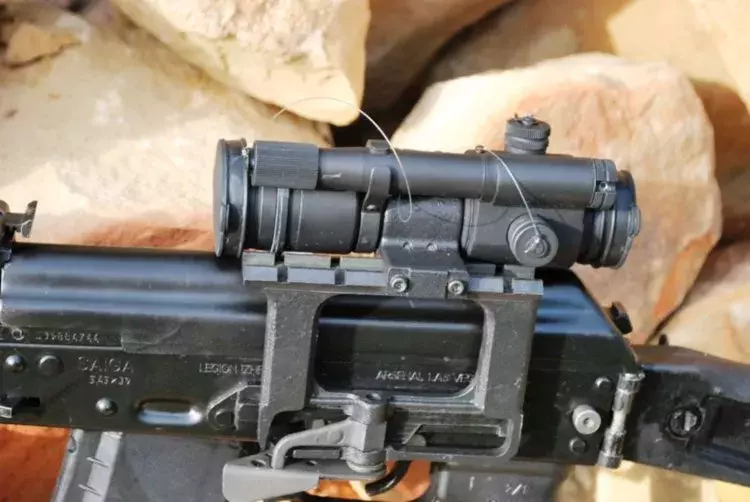

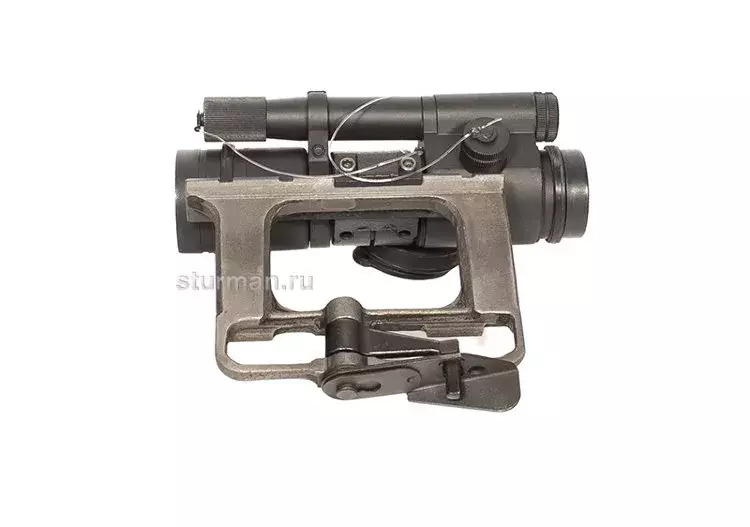

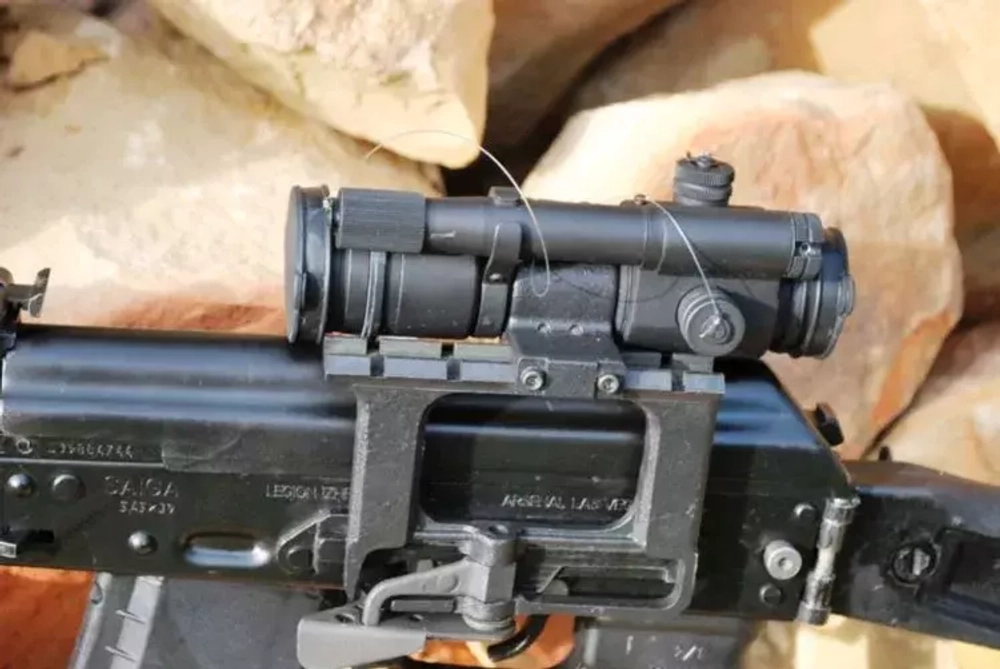

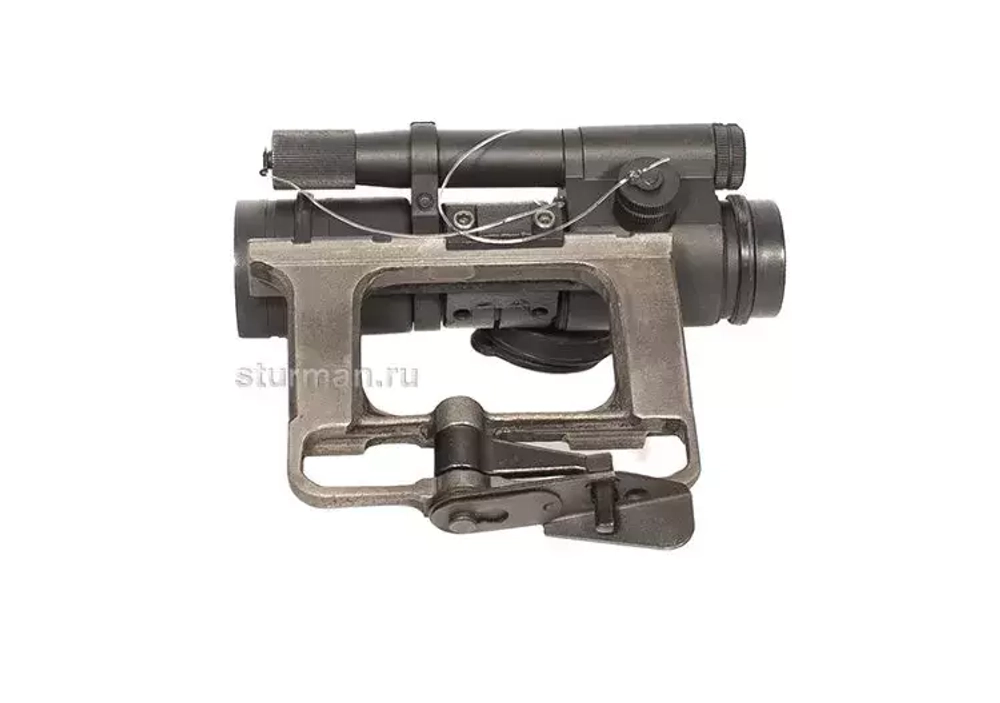

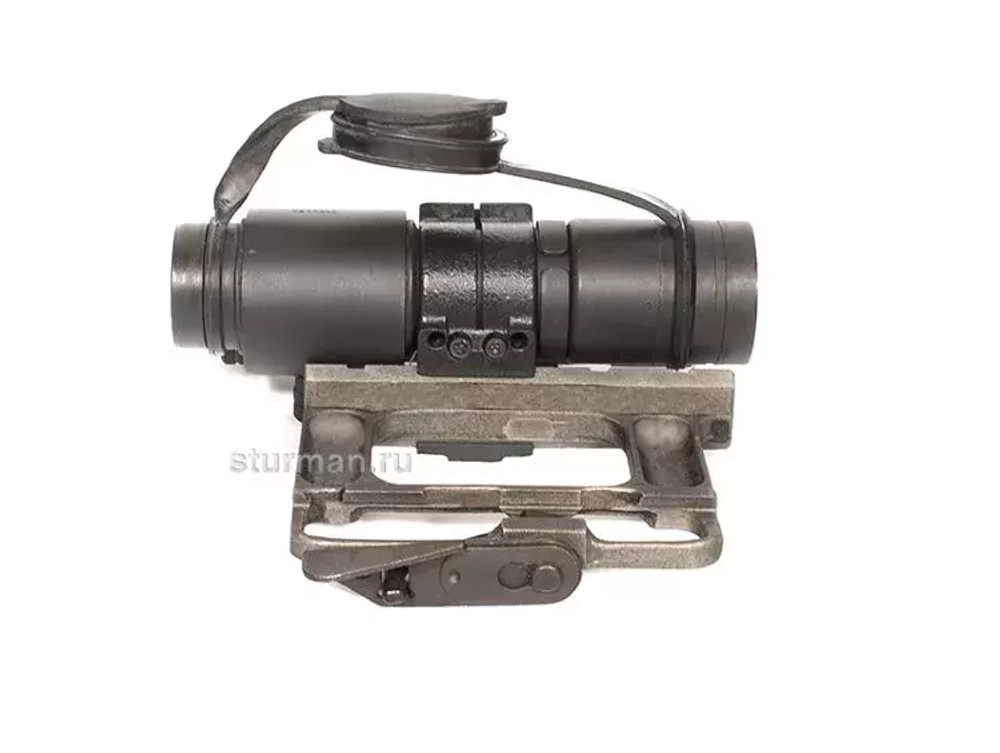

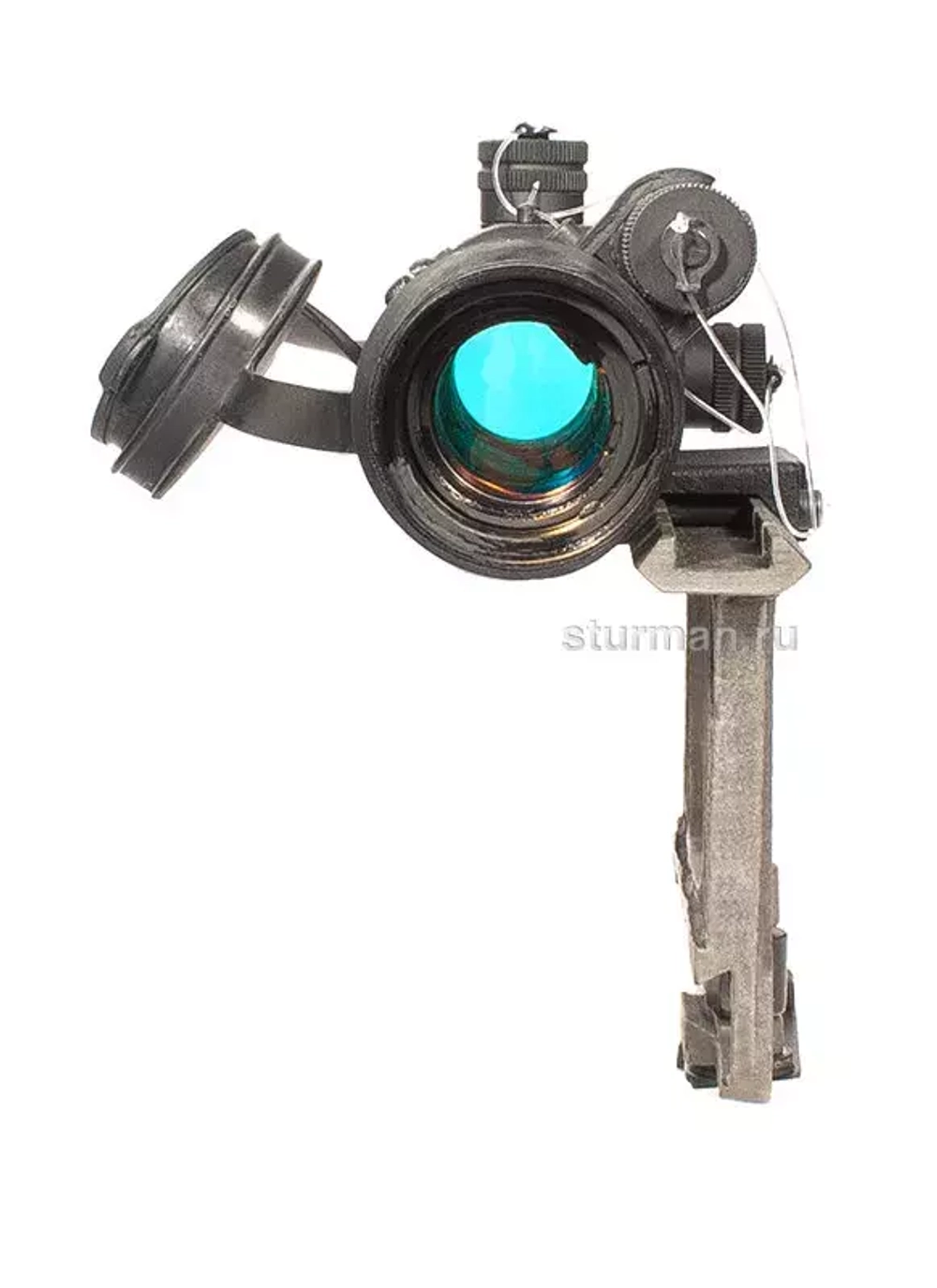

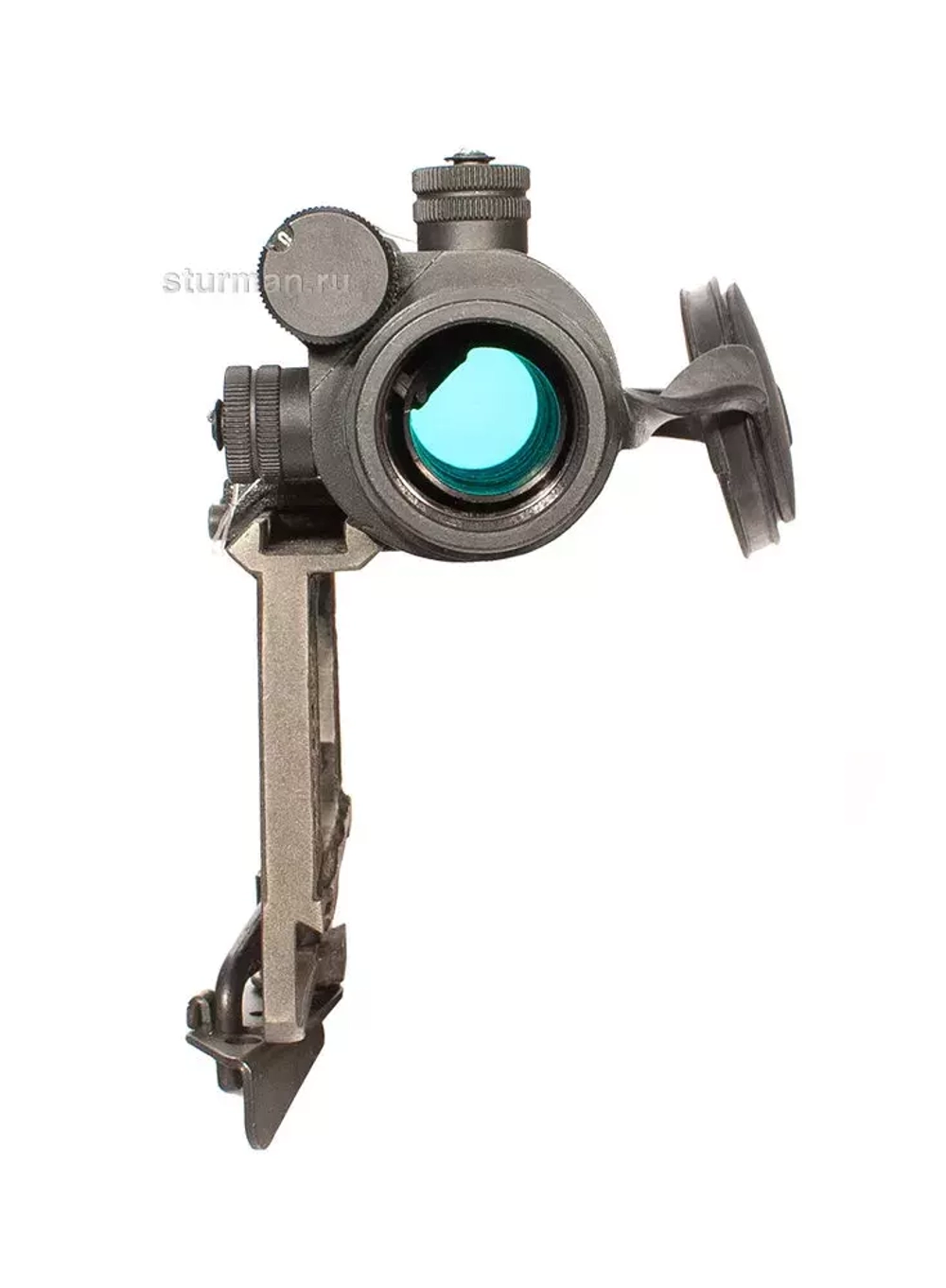

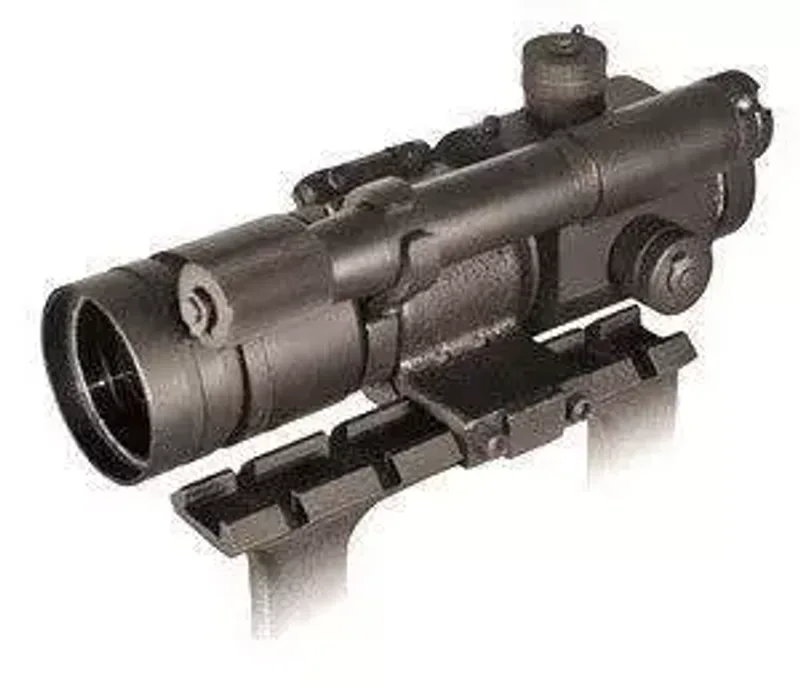

Крепление. С помощью литого стального вертикального кронштейна с базой weaver и стального хомута прицел ПК-01V устанавливается на ружья с боковой планкой «ласточкин хвост». За счёт такой конструкции оптика располагается вертикально над продольной осью оружия. Крепление быстросъёмное, со стальным эксцентриковым зажимом, что сокращает время на монтаж / демонтаж коллиматора и не требует повторной пристрелки (выполняется без смещения СТП). По высоте прибор находится максимально низко над ствольной коробкой, что не мешает при этом пользоваться механическим прицелом наравне с коллиматором.
Технические характеристики
|
Оптические параметры |
|
|
Увеличение, крат |
1 |
|
Диаметр выходного зрачка, мм |
20 |
|
Поле зрения, град. |
неограниченное |
|
Удаление выходного зрачка, мм |
неограниченное |
|
Отстройка параллакса |
|
|
Прицельная метка |
|
|
Тип |
точка 1,5 угл. мин. |
|
Цвет |
красный |
|
Регулировка яркости |
8 уровней |
|
Питание |
|
|
Источники питания |
2xAAA (3 В) |
|
Время работы без замены батареи, ч |
100 |
|
Время работы до автовыключения |
|
|
Установка на оружие |
|
|
Шаг выверки, угл. с / мм на 100 м |
40 / 20 |
|
Диапазон выверки, угл. мин. |
+/- 1 |
|
Физические и эксплуатационные параметры |
|
|
Корпус |
алюминиевый сплав, сталь |
|
Рабочие температуры, °C |
-40...+50 |
|
Влагозащита |
есть |
| Газонаполнение |
азот |
|
Посадочный диаметр, мм |
30 |
|
Габариты, мм |
162x65x145 |
|
Масса, кг |
0,6 |
- Прицел БелОМО ПК-01V с защитными крышками
- 2 батарейки типа ААА* (могут не входить в комплект)
- Ключ

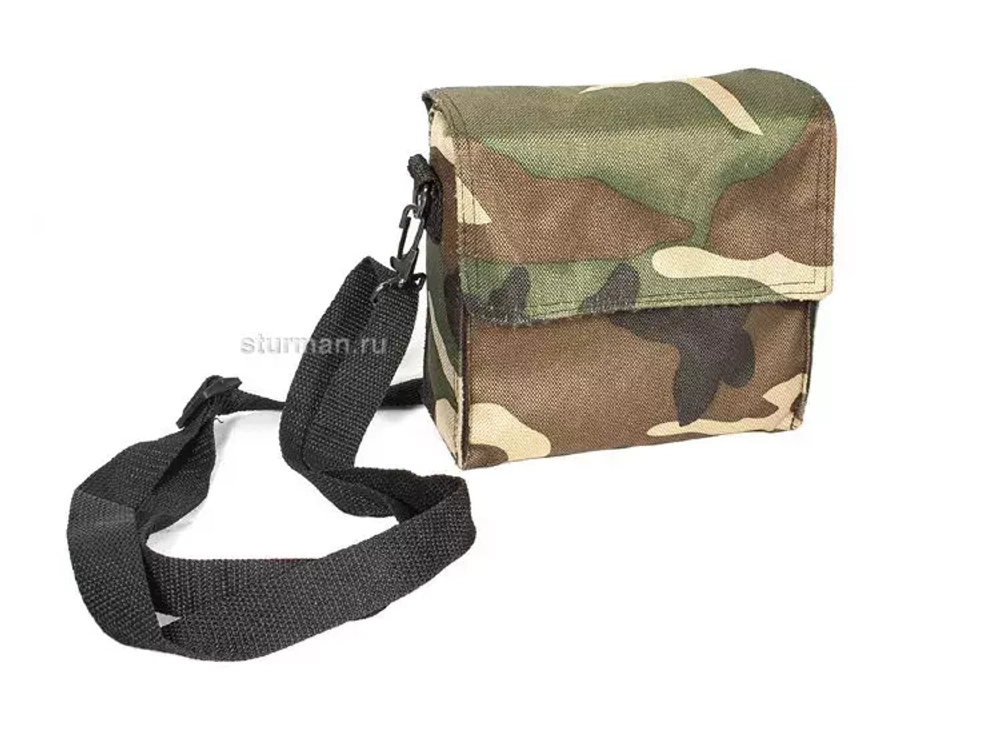

- Сумка для переноски
- Руководство по эксплуатации (паспорт)
- Увеличение 1 крат, выходной зрачок 20 мм
- Красная метка-точка 1,5 MOA, 8 уровней яркости
- Закрытые барабанчики выверки, шаг 20 мм на 100 м
- Закрытый герметичный корпус, заполнение азотом
- Посадочный диаметр — 30 мм
- Питание от 2 батареек AA
