Назначение

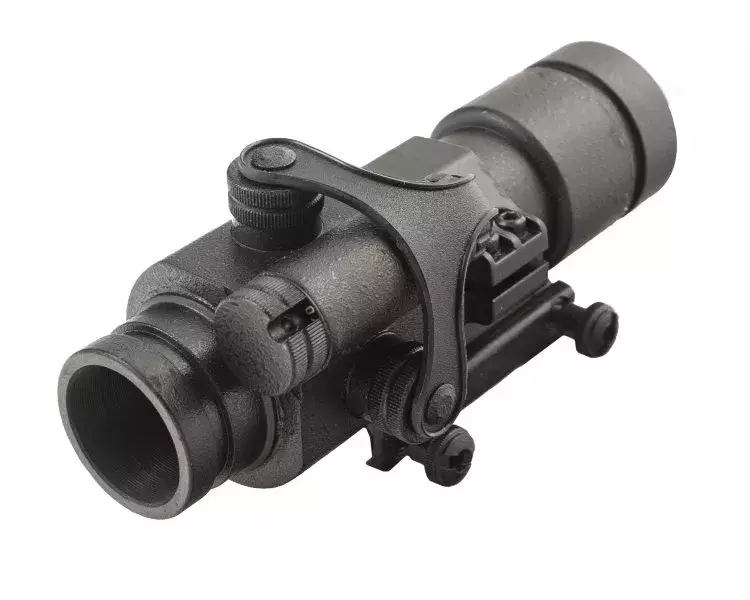

Прицел коллиматорный ПК-01ВИ (БелОМО) предназначен для точного прицеливания на коротких дистанциях, подходит для загонной охоты и ближней стрельбы при различной освещённости. Устанавливается на автоматическое и полуавтоматическое охотничье и спортивное оружие с направляющей планкой Weaver или Picatinny.
Конструкция и оптические параметры позволяют использовать коллиматор днём, в сумерках и совместно с приборами ночного видения.
Особенности конструкции и применения
Коллиматор ПК-01ВИ / weaver позволяет следить за зверем двумя глазами, не искажает размеров цели и обеспечивает отличный обзор. Цель и метка видны одновременно и всегда расположены в поле зрения стрелка. Особенность модели — наличие съёмного светофильтра (в комплекте). Светофильтр, установленный на объектив, «приглушит» яркость фона и повысит контрастность прицельной метки.
Прицельная метка — красная точка, сформированная излучением светодиода. Яркость меняется ступенчато, 10-позиционным переключателем. В положениях с цифрой «0» метка выключается, в положениях 1 и 2 яркость "точки" позволяет использовать коллиматор совместно с приборами ночного видения. Электроника питается от 1 батарейки CR 1/3N, заряда которой хватает на 50 ч непрерывной работы.
Линия прицеливания и СТП корректируются при помощи барабанчиков выверки стандартного типа. Чтобы снятые защитные колпачки не терялись, крышечки барабанчиков и батарейного отсека соединены друг с другом резиновым хомутом.
Прицел-коллиматор ПК-01ВИ изготовлен с многократным запасом прочности, держит отдачу на оружии крупных калибров. Монолитная конструкция сохраняет герметичность при кратковременном погружение в воду до 1 м, защищая скрытые в корпусе механизмы и оптические элементы от пыли, воды и атмосферных осадков (степень защиты IP67). Заполнение осушенным азотом препятствует внутреннему запотеванию линз при резких перепадах температур (-40°С...+ 50°С).

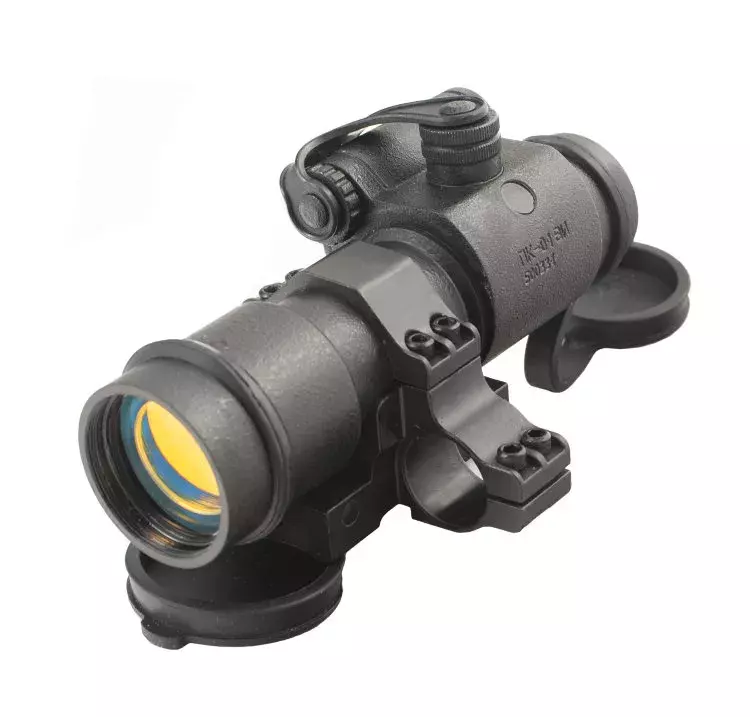

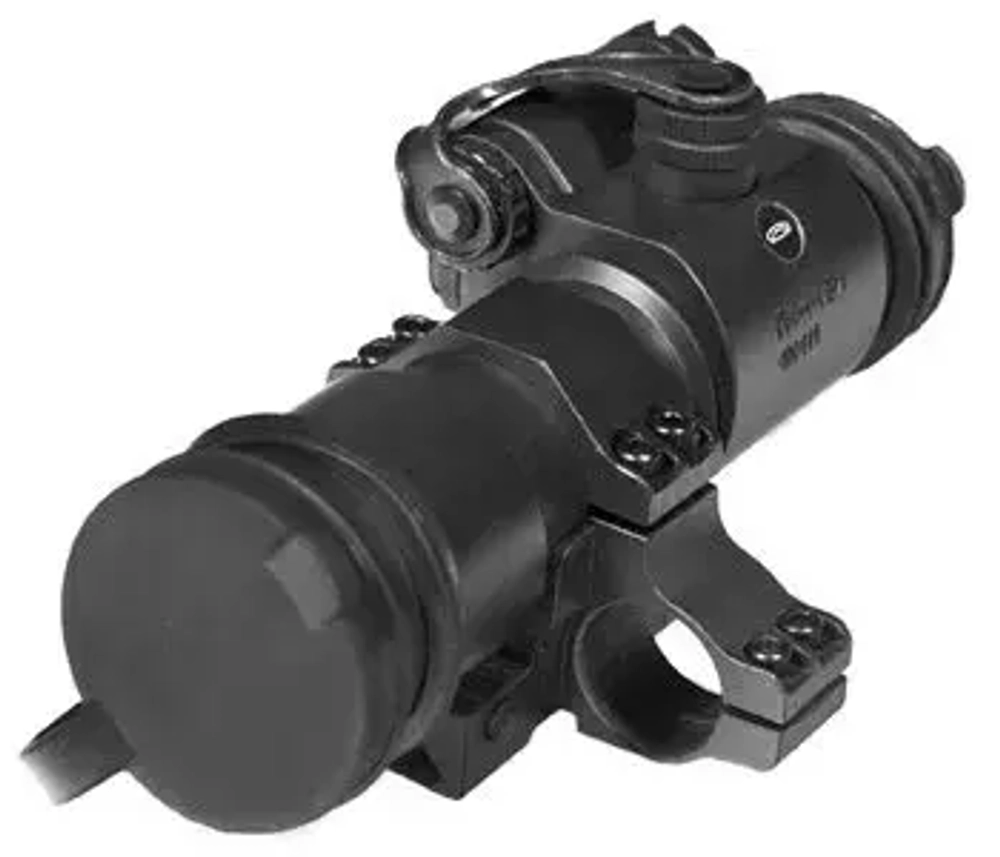

Помимо типового кронштейна на планку Weawer, прицел оснащается модифицированным крепёжным хомутом с посадочным местом для ЛЦУ 20 мм (арт. 7464.30.00.000-01).
Тактико-технические параметры
|
Оптические параметры |
|
|
Увеличение, крат |
1 |
|
Диаметр выходного зрачка, мм |
20 |
|
Прицельная метка |
|
|
Тип |
точка 2,5 угл.мин. |
|
Цвет |
красный |
|
Регулировка яркости |
ручная, 8 уровней (в т.ч. 2 для ПНВ) |
|
Питание |
|
|
Источники питания |
2xAG13 (LR44) или 1xCR1/3N |
|
Время работы при НУ и среднем уровне яркости, ч |
50 |
|
Установка на оружие |
|
|
Шаг выверки - угловых секунд - мм на 100 м |
40 19 |
|
Диапазон выверки, м на 100 м |
3,36 |
|
Физические и эксплуатационные параметры |
|
|
Корпус |
Алюминиевый сплав, порошковое покрытие |
|
Рабочие температуры, °C |
-40...+50 |
|
Влагозащита |
IP67 |
|
Газонаполнение |
азот |
|
Крепление |
кронштейн на планку Weaver |
|
Габаритные размеры, мм - 7464.30.00.000 - 7464.30.00.000-01 |
155x60x70 155x82x70 |
|
Масса, кг |
0,57 |
- коллиматор ПК-01ВИ с кронштейном на weaver
- съёмные защитные крышки
- светофильтр в оправе
- батарейка CR1/3N*
- кисть художественная*
- ключ
- салфетка

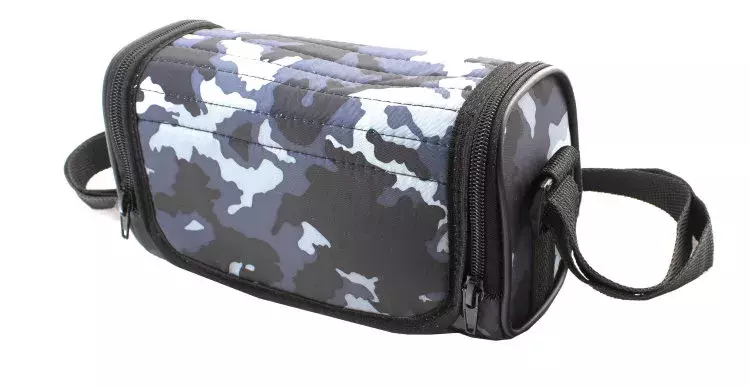

- сумка с наплечным ремнём
- инструкция
- Красная метка- «точка», 8 градаций яркости
- Совместим с приборами ночного видения
- 50 ч работы от 1 батарейки CR 1/3N
- Закрытые пристрелочные барабанчики
- Ввод поправок с шагом 20 мм на 100 м
- Пыле и водонепроницаемость IP67
- Заполнение азотом
- Кронштейн на Weaver
