Назначение

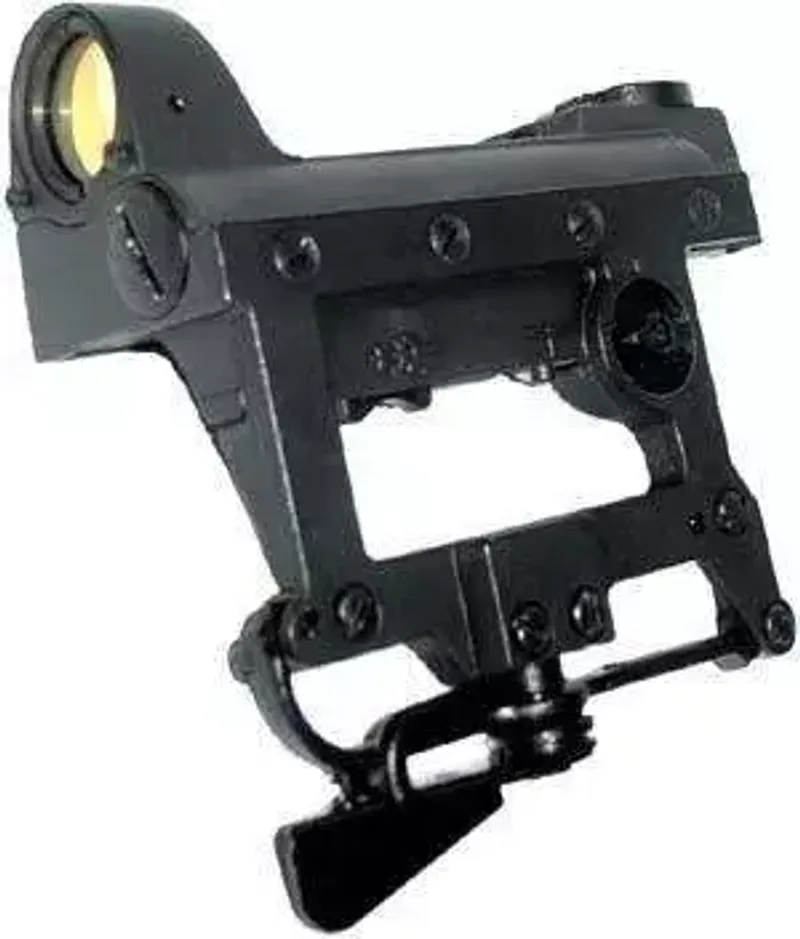

Открытый коллиматор ЭКП-1С-03 предназначен для быстрого прицеливания на коротких дистанциях, эффективен при стрельбе по движущимся или быстро появляющимся целям, подходит для загонной охоты и ближней стрельбы при различной естественной освещённости.
Модель выпускается Ижевским мотозаводом «Аксион-холдинг», устанавливается на оружие с боковой планкой «ласточкин хвост» с левой стороны ствольной коробки: охотничьи карабины типа Тигр, Сайга, Сайга 20 / 20К, Сайга 410 / 410 К, Сайга-308 и модификации.
Особенности конструкции и применения
Открытая оптика. Конструкция и оптические параметры позволяют использовать коллиматор днём, в сумерках и совместно с приборами ночного видения. Метка и цель расположены в одной плоскости, что позволяет наблюдать и прицеливаться как одним, так и двумя глазами. Неограниченное поле зрения, никаких визуальных искажений. Но в лесу и под дождём открытая оптика не защищена от сора и воды; а из-за влаги, попадающей на линзу, может «размыть» метку.

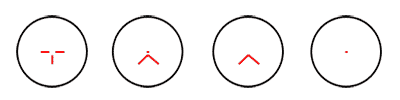

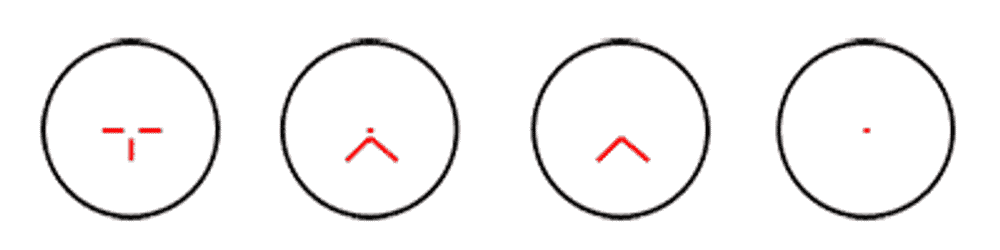

4 прицельных марки, гибкая подстройка яркости. Прицельная метка не видна со стороны (не демаскирует стрелка), а её внешний вид подстраивается под цели и условия стрельбы. Доступно 4 конфигурации: «точка» 2 MOA, «пика» (аналог механического прицела), «точка с пикой» и «Т-образная». Яркость регулируется вручную — от 1 (еле заметное свечение, пригодится в сумерках) до 16 (свечение на максимуме, подходит для дневных охот). Уровень яркости и тип сетки сохраняются и автоматически восстанавливаются при каждом включении.
2-позиционный переключатель (включает / выключает метку) и кнопка управления яркостью расположены слева (под левую руку) с учётом установки на оружие. Электроника работает от 2 батареек типа CR2.
Улучшенная выверка. Поправки вносятся при помощи барабанчиков выверки, цена деления шкалы — 30 мм на 100 м. Маховики защищены откидывающимися металлическими крышечками.
Прочная конструкция. Открытый корпус выполнен из алюминиевого сплава с лакокрасочным покрытием, резьбовые соединения законтрены от самоотвинчивания. Модель очень прочная, выдерживает отдачу крупнокалиберного гладкоствольного и нарезного оружия (12 калибр, 7,62x54, .30-06, патроны класса «Магнум»).
Быстрая установка. Коллиматор Кобра с боковым креплением ЭКП-1С-03 устанавливается на боковой «ласточкин хвост» при помощи стандартного зажима. Крепление надёжное, не шатается и не сбивается при стрельбе или повторной установке.
Технические параметры
|
Оптические параметры |
|
|
Увеличение, крат |
1 |
|
Диаметр линзы, мм |
23 |
|
Условное угловое поле зрения при удалении глаза стрелка от плоскости оптического блока на 200 мм, град, не менее |
6 |
|
Коэффициент светопропускания рефлектора |
0,6 |
|
Прицельная метка |
|
|
Тип |
сменная, 4 вида |
|
Размер метки «точка», MOA / угл. мин |
2 / 1,8 |
|
Регулировка яркости |
есть, 16 уровней |
|
Источник излучения |
лазер, цвет - красный |
|
Питание |
2xCR2 (3 В) |
|
Время непрерывной работы при НУ (метка «точка»), час |
70 |
|
Установка на оружие |
|
|
Величина клика, мм / 100 м |
30 |
|
Ударная стойкость на гладкоствольном оружии |
12 калибр |
|
Физические и эксплуатационные параметры |
|
|
Корпус (тип / материал) |
открытый алюминиевый сплав |
|
Рабочие температуры, °C |
-40...+50 |
|
Влагозащита |
есть |
|
Крепление |
быстросъёмное, на боковую планку "ласточкин хвост" |
|
Габариты, мм |
144х66x144 |
|
Масса, кг |
0,41 |
- электронный коллиматорный прицел «KOBRA” ЭКП-1С-03
- паспорт (руководство пользователя)
- ключ
- салфетка
- бленда
- тканевая сумка-футляр
- Открытая просветлённая оптика
- Электронная схема управления
- Сменная лазерная метка 4-х видов
- 16 градаций яркости, функция «памяти»
- Алюминиевый корпус, пыле и влагозащита
- Ударная стойкость на 12 калибре (до 5 КДж)
- Быстросъёмное крепление на боковую планку
- Закрытые барабанчики, шаг выверки 30 мм/100 м
